适配Ender3S1的低摩擦TPU耗材导向结构

做FDM3D打印的同行都清楚，柔性TPU耗材尤其是邵氏70A这类低硬度规格，送料环节的阻力控制直接决定打印成功率，常规机型的原厂送料路径多为硬料设计，耗材从料架进入挤出机的过程中容易出现弯折、剐蹭，轻则送料打滑出现欠挤出，重则耗材打折卡料直接中断打印，这款导向结构就是针对Ender3S1机型的送料路径痛点做的针对性优化。

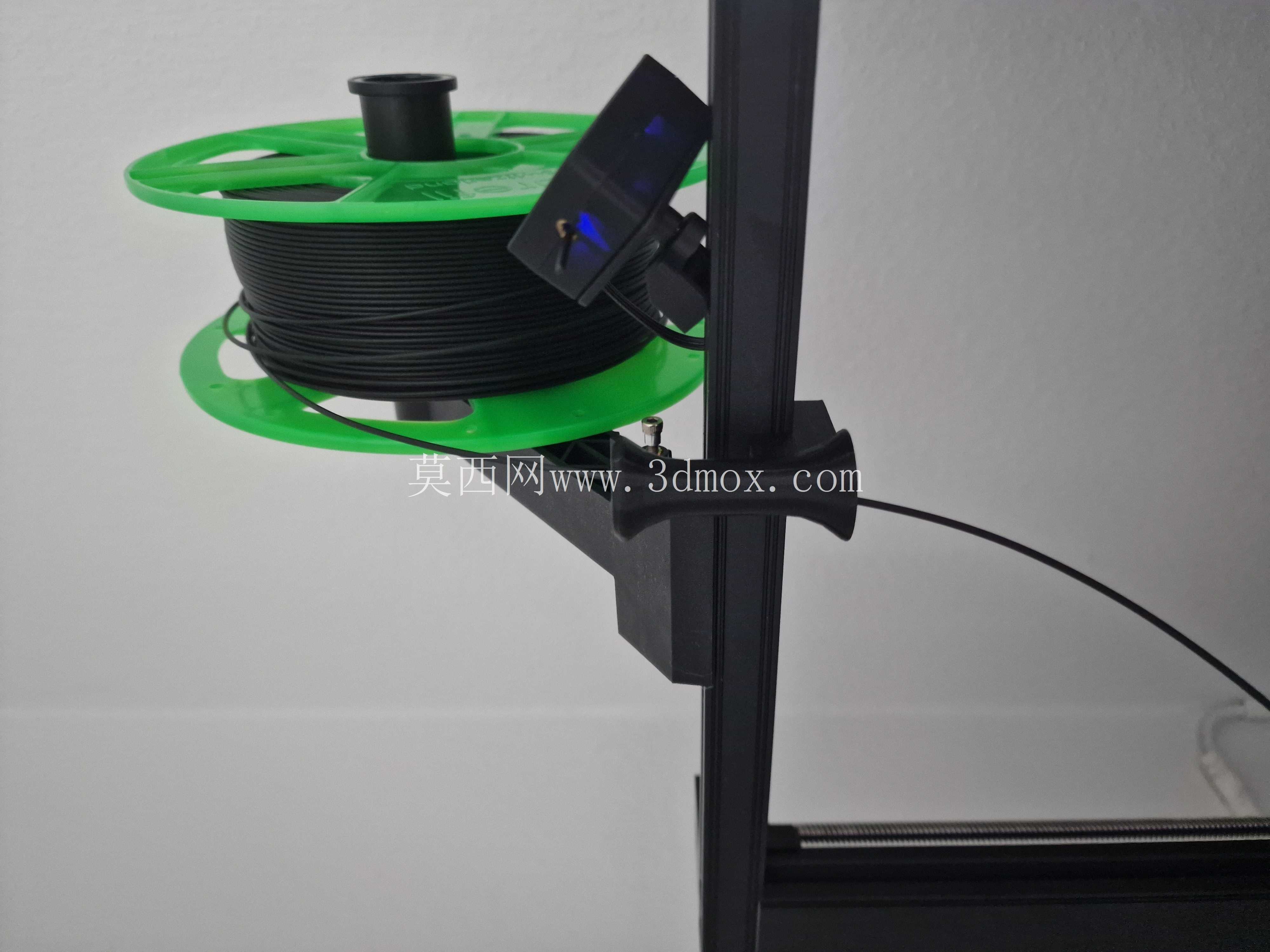

从实际装机的适配逻辑来看，这个导向件的安装位置卡在挤出机进料端的外侧支架上，安装座做了L型的卡位结构，不需要额外打孔或者替换原厂零件，直接利用现有挤出机侧方的安装空位就能固定，安装后导向通道的中心轴线和挤出机进料齿轮的入料口完全同轴，避免了耗材进入挤出机前出现斜向剐蹭的问题。整个导向通道做了全弧面的过渡设计，两端都是扩口的喇叭状结构，靠近料架一侧的扩口角度更大，能覆盖料架转动时耗材摆动的角度范围，避免耗材在送料过程中剐蹭到导向件的端面边缘；靠近挤出机一侧的扩口做了收窄处理，刚好对准挤出机进料口的倒角位置，让耗材能顺滑进入送料齿轮的啮合区域，全程没有直角转折的位置，从根源上减少耗材行进过程中的摩擦阻力。

结构设计上没有做多余的复杂特征，整体是一体化的结构，安装座上预留了一个定位孔，安装时可以用扎带或者小螺丝辅助固定，避免打印过程中设备振动导致导向件移位。导向通道的内壁做了光滑的弧面处理，没有拼接缝或者台阶结构，耗材在通道内滑动时不会出现卡滞，哪怕是70A的软质TPU，在送料速度调到常规的30-50mm/s区间时，也不会因为通道阻力出现耗材堆折的问题。

从尺寸边界来看，整个导向件突出挤出机侧方的长度不到40mm，不会和打印机的X轴运动行程产生干涉，也不会碰到打印平台或者Z轴的丝杆导轨，打印件本身的尺寸很小，用普通PLA材料打印就能满足使用强度，不需要用高强度工程塑料，打印时不需要加支撑，摆放时将安装座的平面贴在打印平台上即可，打印完成后简单去除毛边就能直接装机使用。

实际使用场景中，这款导向件不仅适配TPU耗材的打印，在打印普通PLA、PETG等硬质耗材时也能起到理顺送料路径的作用，减少耗材和挤出机进料口边缘的剐蹭，降低送料齿轮的负载，尤其是在长时间连续打印的工况下，稳定的送料路径能减少因为送料阻力波动导致的打印层纹问题，提升打印成品的表面质量。很多玩家在打印软料时会遇到的耗材在进料口处打卷、弯折的问题，本质上就是耗材进入挤出机前的路径没有约束，导向件的全通道约束刚好解决了这个问题，让软料在进入送料齿轮前始终保持直线状态，不会因为自身的柔性出现弯曲偏移。

设计过程中特意控制了导向通道的内径，比常规1.75mm耗材的直径大了2mm左右，既不会因为间隙过大导致耗材在通道内出现弯折，也不会因为间隙过小增加摩擦阻力，通道内壁的弧度经过反复调整，两端喇叭口的过渡半径做了优化，避免耗材在送料和回抽过程中被端面刮削产生碎屑，这些碎屑如果进入挤出机的送料齿轮或者喉管内，长期积累会造成堵头，光滑的过渡弧面能大幅减少刮屑的产生，降低设备维护的频率。

安装时只需要将L型的卡座卡在挤出机侧方的对应位置，调整导向通道的对准角度后用扎带固定即可，不需要拆解挤出机的原有结构，新手也能在几分钟内完成安装，不会影响设备原有保修，也不需要调整固件或者其他参数，装完就能直接使用。对于经常打印柔性耗材的用户来说，这个小配件能大幅降低软料打印的调试难度，不需要额外改装远程送料结构，就能在近程挤出的Ender3S1上稳定打印低硬度TPU耗材，拓展了设备的可用耗材范围。
