多规格分体式引脚弯曲量规结构设计

　　在通孔插装类电子元器件的批量焊接加工场景中，直插元件引脚的共面度、折弯尺寸一致性，是决定波峰焊、手工焊良率的核心前置条件，不少产线会遇到元件引脚运输变形、预成型尺寸偏差导致的插装不到位、虚焊、引脚顶起PCB等问题，这类弯曲量规就是针对该类痛点设计的专用整形检具。

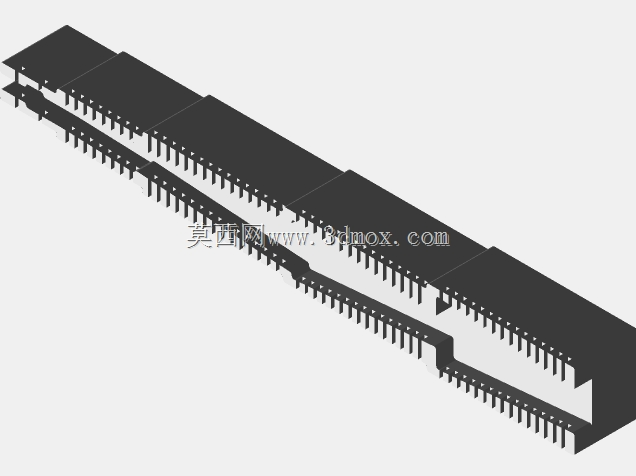

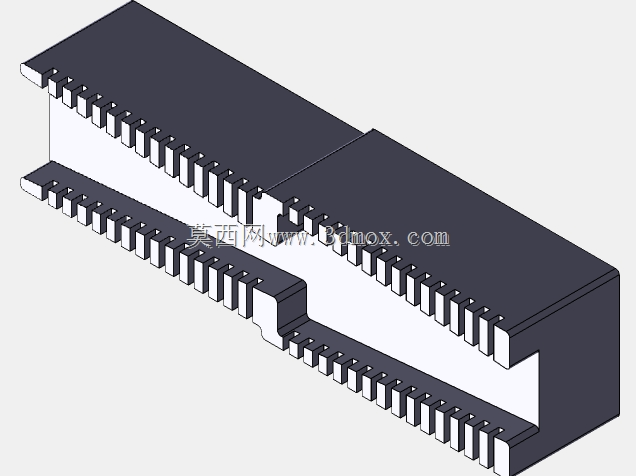

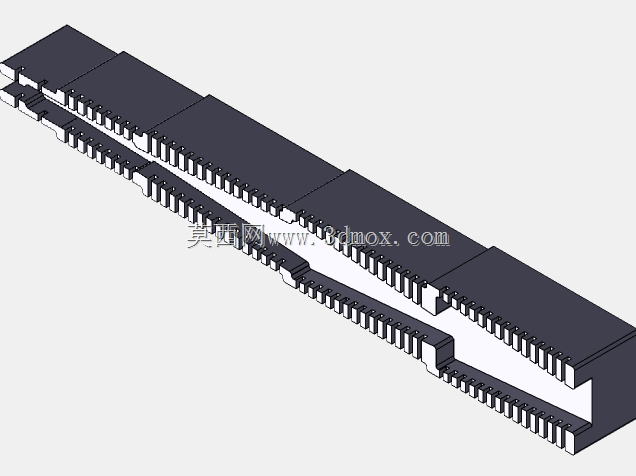

　　这套量规覆盖了5mm、7mm、5-10mm、12mm、5-15mm、17mm等多档常用引脚折弯长度规格，采用分体式结构设计，可拆分收纳进小型工具箱，适配产线换型、外出维修、小批量打样等多场景的移动作业需求，不需要携带大型成型设备就能完成引脚的快速校准折弯。从结构设计逻辑来看，量规本体采用等距排布的栅格卡槽结构，卡槽的间距、深度严格对应不同线径直插元件的引脚标准尺寸，使用时只需将元件引脚对准对应规格的卡槽嵌入，沿量规基准面轻压即可完成引脚的统一折弯，能保证同一批次元件的引脚折弯长度、折弯角度完全一致，避免手工折弯导致的引脚长短不一、角度歪斜问题。

　　量规的基准面做了加厚处理，长期按压使用不会出现形变，卡槽的边缘做了微小的倒角处理，折弯过程中不会刮伤引脚的镀锡层，避免后续焊接出现上锡不良的问题。分体式的拼接结构在设计时预留了精准的定位止口，拼接后整长方向的直线度公差控制在0.02mm以内，不会因为拼接错位导致折弯尺寸出现偏差，拆分后单段长度控制在15cm以内，可轻松放入常规的随身工具盒，不会占用过多收纳空间。

　　从安装与使用边界来看，这套量规不需要额外的固定安装，作业时可直接放置在防静电工作台面使用，底部做了细微的防滑纹理，按压折弯过程中不会出现滑移；针对不同线径的元件引脚，卡槽的宽度做了分档适配，可覆盖0.5mm-1.2mm线径的常规直插元件，包括直插电阻、电容、排针、接插件等常见THT类元器件，不需要额外更换治具就能完成多类元件的引脚整形。在实际产线应用中，使用该量规预整形后的元件，插装时的引脚对位效率可提升40%以上，波峰焊的虚焊、浮高不良率可降低60%，尤其适合多品种小批量的电子组装产线、电子维修工位、创客打样场景使用，相比大型全自动引脚成型设备，这类小型量规的投入成本极低，且不需要外接电源、气源，随时可以取用，对于小批量作业场景的适配性远高于大型设备。

　　设计过程中针对量规的耐磨性能做了专项优化，长期使用后卡槽的磨损量控制在0.01mm以内，不会因为长期磨损导致折弯尺寸出现超差，量规的整体材质选用防静电工程塑料，不会在作业过程中产生静电击穿敏感电子元件的风险，完全符合电子组装车间的防静电作业规范。量规上的每一档规格都做了清晰的标识刻印，长期使用不会出现标识磨损模糊的问题，作业人员可以快速找到对应规格的卡槽，减少选档的辅助时间。
