拉力赛风格15寸多辐条汽车轮辋结构设计

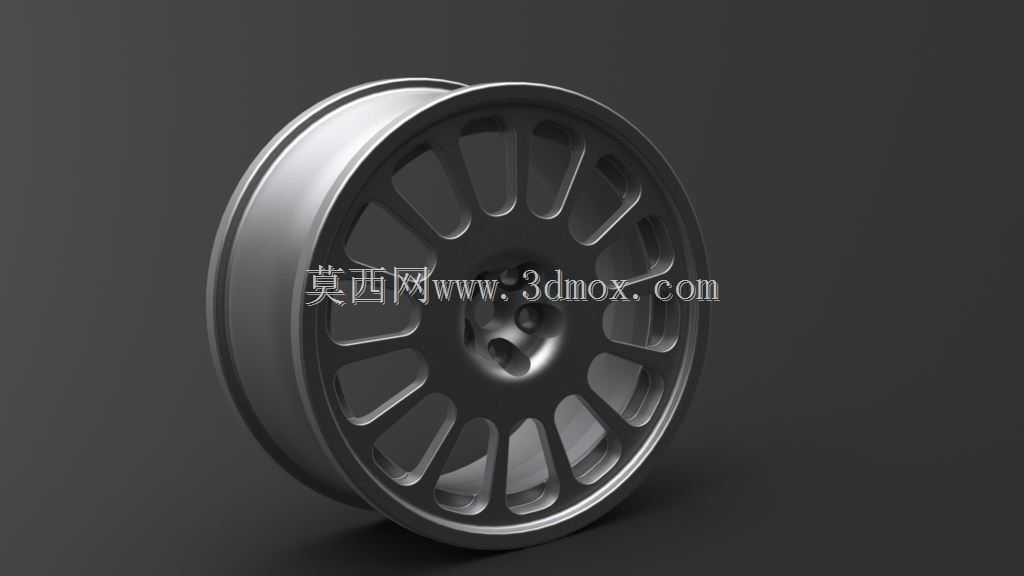

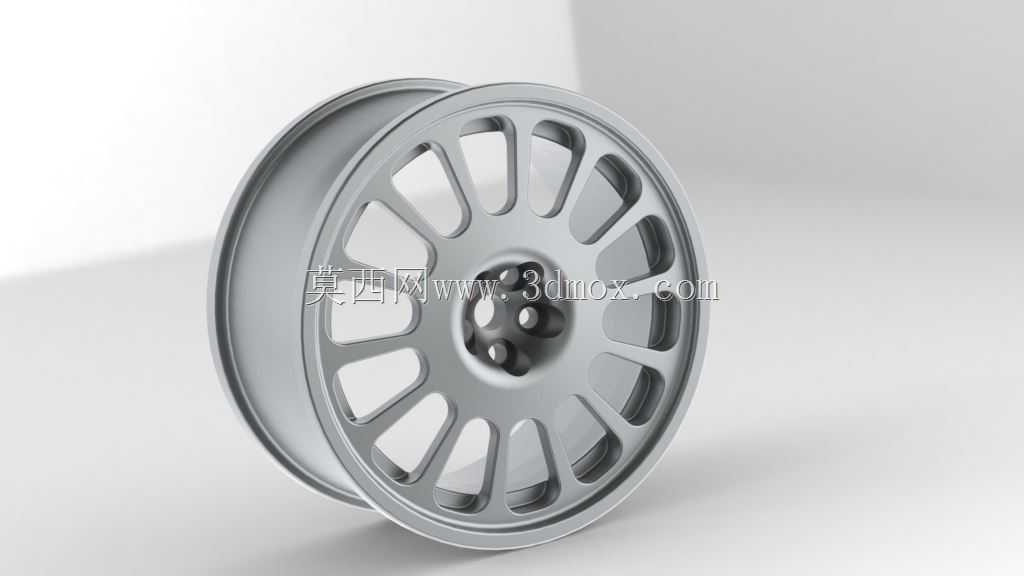

　　拉力赛事场景下的车轮轮辋，需要同时兼顾非铺装路面的抗冲击性能、铺装赛段的轻量化需求，以及制动系统的散热通风要求，这款15寸规格的轮辋正是围绕这类使用场景完成的结构设计。轮辋的名义宽度为195对应规格，适配宽度区间在185到205之间的拉力赛事专用轮胎，轮辋的安装节圆直径采用赛事常用的四孔布局，中心定位孔尺寸匹配主流拉力赛车的前桥转向节安装基准，安装面的偏距设置经过反复校核，既保证车轮转向时不会与翼子板、减震器支架发生运动干涉，也能让轮距保持在赛事规则允许的调整范围内，避免超出赛会的尺寸限制。从结构设计思路来看，这款轮辋没有采用民用轮毂常见的大尺寸稀疏辐条布局，而是选择了多辐条均匀分布的结构形式，每根辐条的截面都做了变厚度处理，

　　靠近轮心安装座的位置厚度更大，用来传递车轮承受的纵向、侧向冲击载荷，靠近轮辋外缘的位置厚度逐渐收窄，在保证辐条整体抗弯强度的前提下尽可能削减非必要的结构重量，降低车轮的转动惯量，让赛车的加速、制动响应速度更快。辐条之间的镂空区域经过通风路径优化，车辆行驶时气流可以顺着辐条间隙直接冲刷制动卡钳与制动盘表面，在长距离赛段中能够带走制动系统产生的大量热量，避免制动热衰减导致的制动力下降问题，这一点在多弯的拉力赛段中尤为关键。轮辋的胎圈座位置做了加厚处理，并且设置了符合赛事标准的凸峰结构，当轮胎在低胎压状态下承受侧向力发生形变时，胎圈不会轻易从轮辋上脱出，避免非铺装路面行驶时出现脱胎的故障。轮辋的轮缘位置采用了圆弧过渡的强化结构，

　　相比民用轮辋的轮缘厚度提升了近百分之二十，能够抵御飞石撞击、路肩冲击带来的形变，哪怕在赛段中车轮压到路面的碎石或者路肩，也不会轻易出现轮缘变形导致的轮胎漏气问题。安装座的接触面做了高精度的平面度处理，保证轮辋安装后与轮毂轴承的贴合面完全贴合，不会出现高速行驶时的车轮抖动问题，螺栓孔的位置度公差控制在0.1毫米以内，安装时车轮的同轴度能够得到充分保障，避免高速行驶产生的动平衡偏差。在实际装车应用中，这款轮辋既可以用于入门级拉力赛事的参赛车辆改装，也可以用于民用性能车的赛道日改装升级，对应的安装边界可以适配直径不超过320毫米的制动盘，以及对向四活塞的制动卡钳，不需要额外加装轮距垫片就可以完成安装，避免了加装垫片带来的螺栓受力剪切风险。

　　轮辋的整体重量控制在同规格铸造轮辋的较低水平，辐条的受力分布经过有限元校核，在承受1.2吨的垂直冲击载荷时，最大应力位置的安全系数超过2.5，完全满足赛事使用的强度要求，同时轮辋的气门嘴孔位置设置在两根辐条之间的区域，不会被辐条遮挡，充气时不需要调整车轮角度就可以直接连接充气嘴，日常维护、赛中快速调整胎压都更加便捷。
