双层轻型钢结构办公建筑框架结构设计

　　本次呈现的双层办公建筑轻钢框架结构，主要面向低层民用办公建筑的快速搭建场景，适配城郊产业园、临时办公区、乡村集体办公点等对建设周期、结构自重有明确要求的项目，这类场景往往不适合采用传统混凝土现浇结构，一方面现浇施工周期长，对场地硬化、养护条件要求高，另一方面偏远区域商混运输成本高，轻钢框架结构可实现工厂预制构件、现场螺栓装配，能大幅压缩现场施工周期，同时降低对施工场地的条件要求。

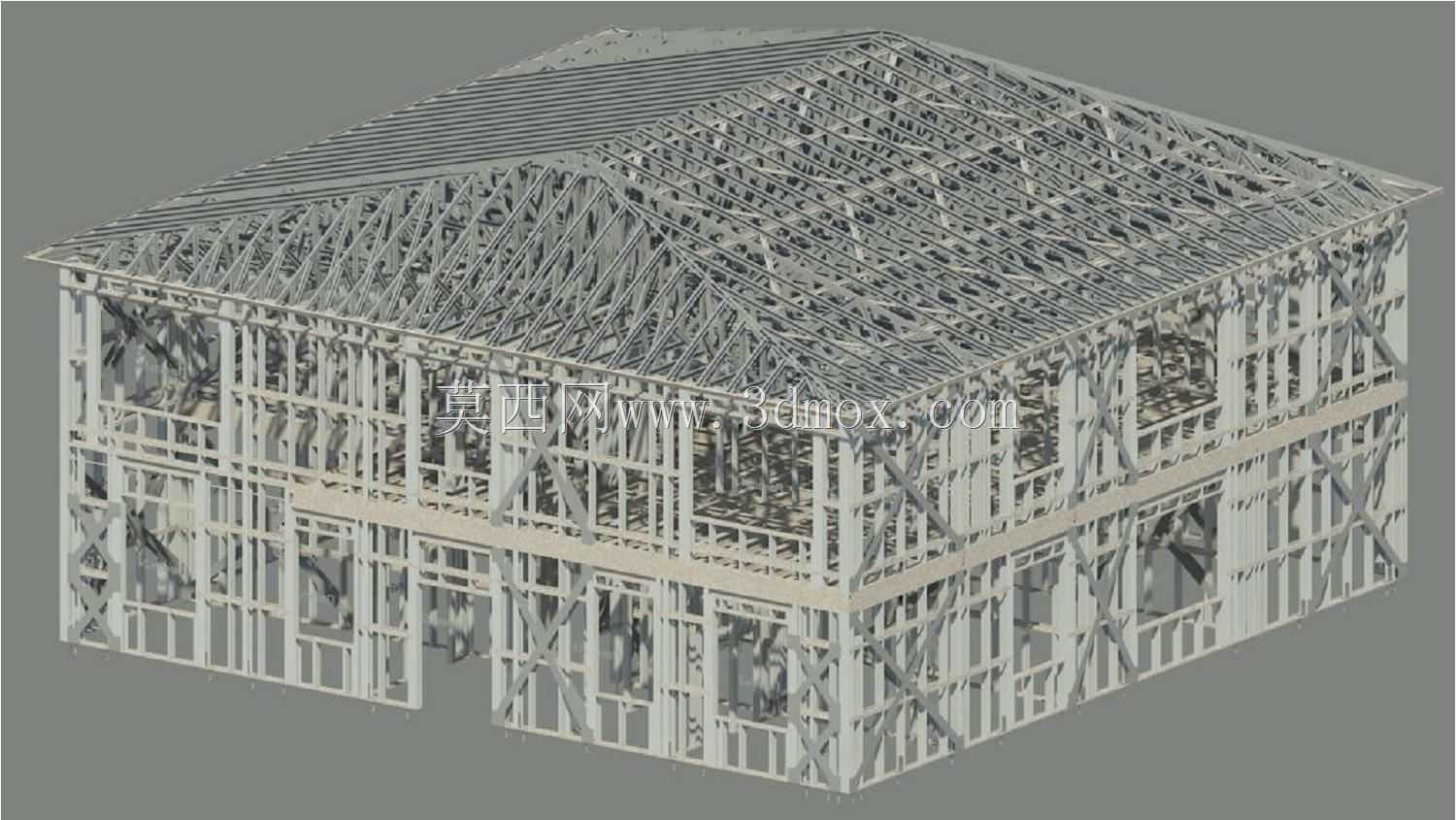

　　从结构功能特性来看，整套框架采用冷弯薄壁轻钢构件作为主要受力体系，构件之间通过自攻螺钉、专用连接件实现刚性连接，整体结构自重仅为36kg/㎡，单栋建筑投影面积450平方米，整体用钢量控制在合理区间，既满足竖向荷载承载要求，也能适配常规地区的风荷载、雪荷载设防标准。结构竖向分为两层，每层设置通长的水平圈梁构件，将竖向龙骨连成整体，外墙龙骨、内墙龙骨按照模数化间距排布，既为后续外墙挂板、内墙装饰板提供安装基点，也通过交叉斜撑的布置提升整体结构的抗侧移能力，避免水平荷载作用下出现结构形变。屋面采用双坡桁架式屋架结构，屋架构件同样采用冷弯薄壁型钢拼装，桁架腹杆按照受力路径优化排布，在减少构件用料的同时保证屋面的承载能力，可适配常规屋面瓦、金属屋面板的铺装荷载，也为屋面保温层、防水层的铺设预留了足够的构造空间。

　　设计过程中首先遵循模数化协调原则，所有轻钢构件的长度、开孔位置均按照统一模数设定，既方便工厂批量下料加工，也能减少现场切割调整的工作量，降低施工难度。结构受力计算阶段，优先将竖向荷载通过竖向龙骨直接传递至基础圈梁，水平方向的风荷载、地震作用则通过墙面斜撑、楼面层水平支撑、屋面桁架整体刚度逐层传递至基础，避免出现局部应力集中的问题。构件连接节点的设计充分考虑现场装配的便利性，所有连接点位均预留标准安装孔位，施工人员无需现场焊接，仅需采用配套电动工具即可完成构件拼接，既降低了对施工人员的技能要求，也避免了现场焊接带来的防腐层破坏问题，所有构件在工厂加工阶段就完成镀锌防腐处理，现场装配过程中仅需对少量破损点位做补涂处理即可，能有效提升结构的整体防腐耐久性能。

　　从安装边界条件来看，整套框架对基础的要求远低于传统混凝土结构，仅需在建筑底部设置条形混凝土基础，在对应竖向龙骨的位置预埋连接钢板即可，基础顶面的水平度误差控制在常规土建施工允许范围内即可满足安装要求，无需做复杂的桩基础或者整板基础，能大幅减少基础施工的成本与周期。结构内部的空间分隔具备较高的灵活性，由于内墙龙骨不承担主要竖向荷载，后续使用过程中可根据办公需求调整内部隔墙位置，不会对整体结构安全造成影响。外墙与屋面的构造层可根据项目所在地的气候条件灵活调整，寒冷地区可在龙骨空腔内填充加厚保温棉，炎热多雨地区可适当增强屋面通风构造与外墙防水构造，整套框架体系可适配不同气候区的使用需求。

　　在实际工程应用中，这类轻钢框架结构办公建筑除了主体结构施工快之外，后续的管线布设也更为便捷，所有竖向龙骨、水平龙骨的空腔都可作为电气管线、弱电管线的布设通道，无需像传统混凝土结构那样提前预留预埋管线槽，后期管线维护、调整也更为方便。结构整体的抗震性能优于传统砌体结构，由于轻钢构件具备较好的延性，在地震作用下能通过微小形变消耗能量，不会出现脆性坍塌的问题，更适合地震设防区域的低层建筑建设。同时，整套结构的构件均可拆解回收，建筑达到使用年限后，大部分钢构件可回收再利用，建筑垃圾产生量远低于传统建筑，符合绿色建筑的建设导向。
