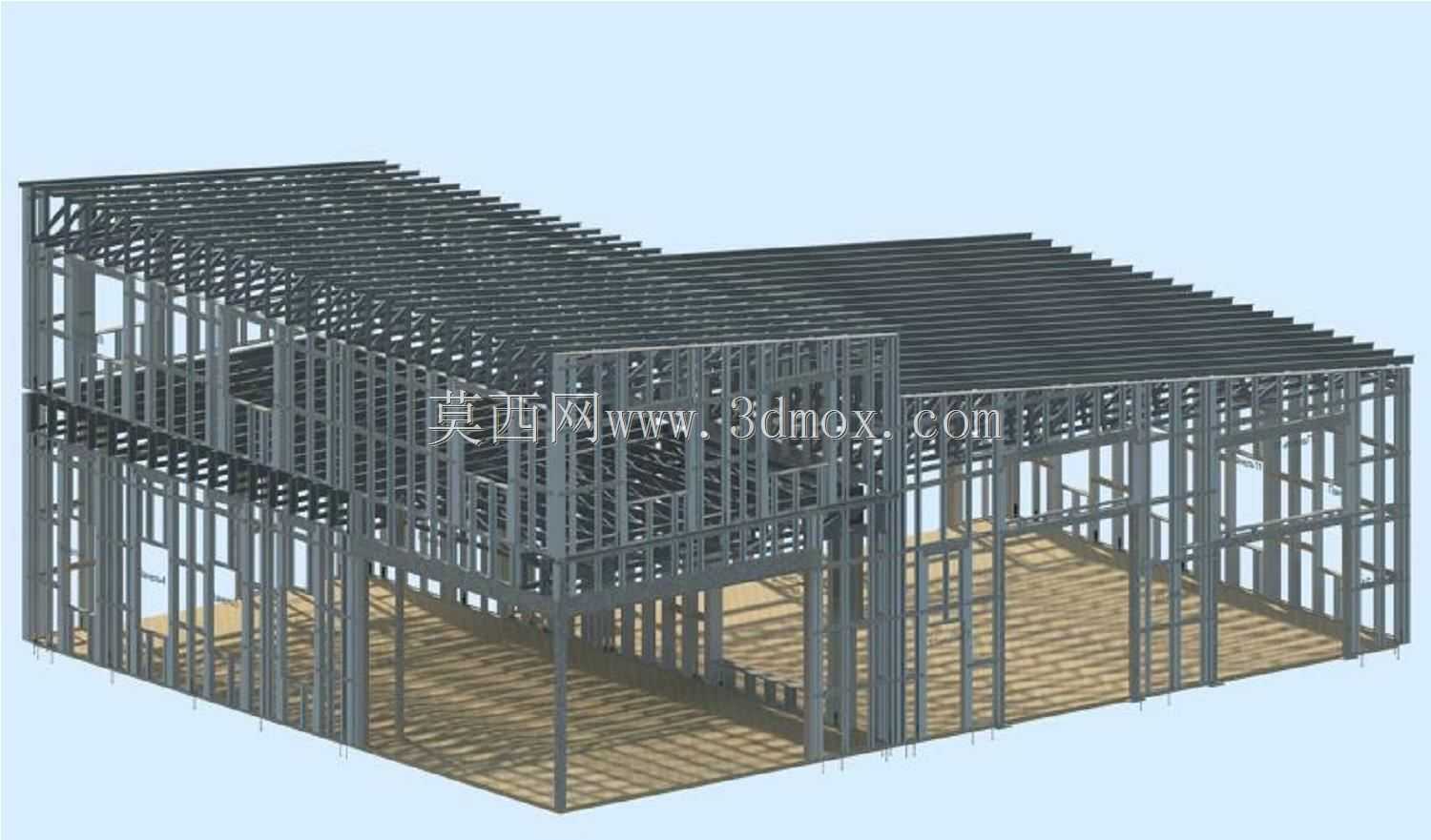

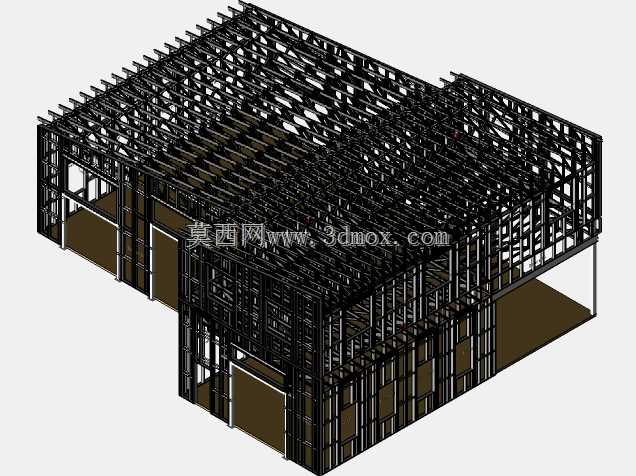

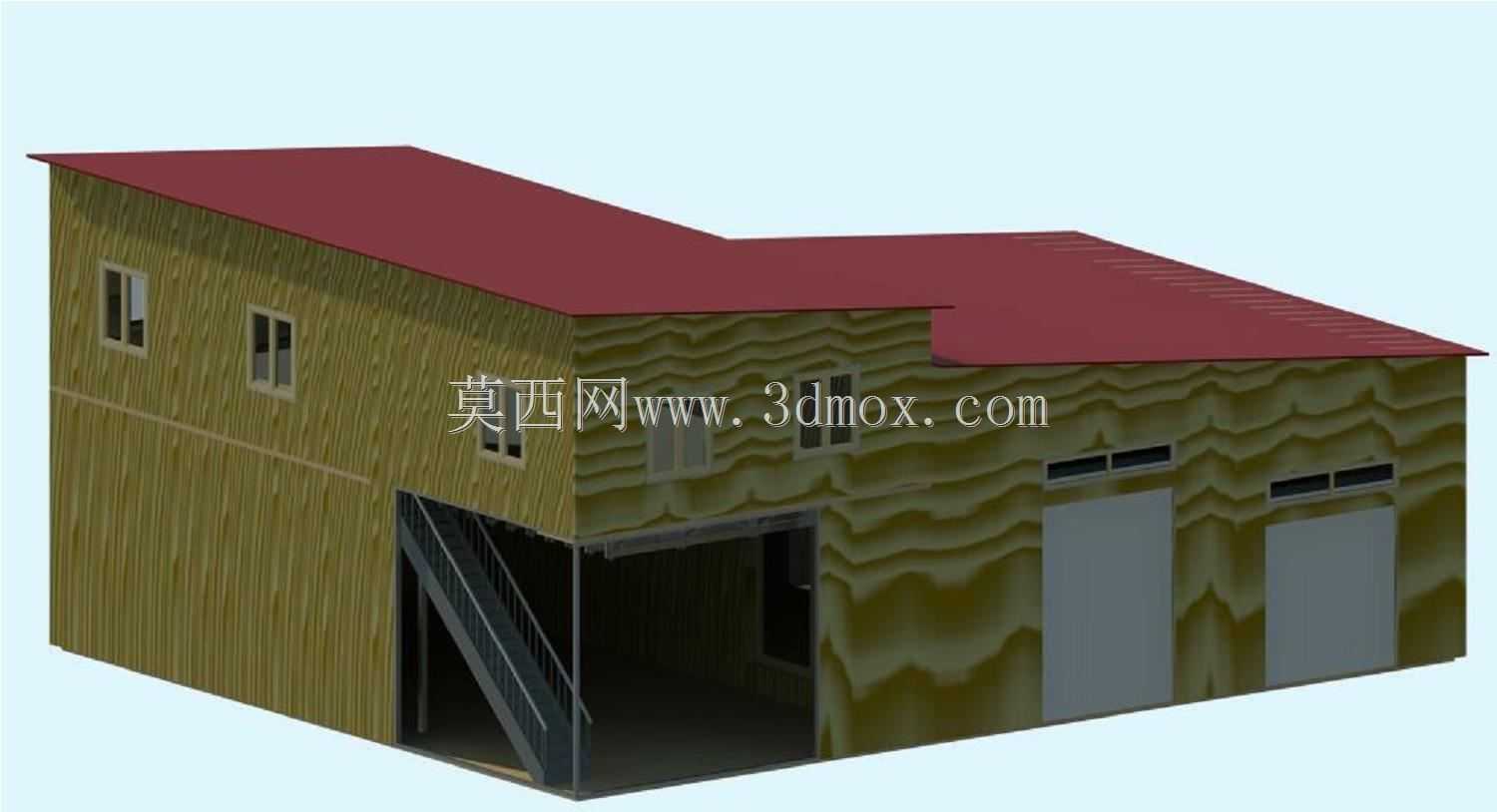

轻钢结构混合式油站及办公建筑框架

　　该结构方案针对城郊交通节点的加油站点配套办公需求设计，将加油作业区的大跨度无柱空间需求与二层办公区的小开间分隔需求做了结构体系的融合，作业区采用热轧H型钢做主承重框架，办公区采用冷弯薄壁轻钢做墙体与楼面承重体系，两种结构体系在衔接位置通过预埋连接板做刚性连接，避免不同刚度结构在荷载作用下出现变形差导致的连接失效。从实际落地场景来看，这类混合结构的站点适配日均车流量200-400台次的乡镇及城郊加油站点，作业区净空高度满足4.5米的常规加油车辆通行要求，横向跨度覆盖两个加油岛的布置宽度，无需在加油岛之间设置结构柱，避免遮挡加油作业动线，也减少车辆剐蹭结构柱的安全隐患。办公区部分设置在作业区后侧，二层结构的楼面荷载按照办公建筑常规的2.

　　0kN/㎡活荷载取值，墙体轻钢龙骨的间距适配常规的内墙装饰板材模数，无需额外做二次龙骨调整，减少现场施工的裁切工作量。设计阶段优先考虑了现场装配的效率，所有钢构件均在工厂完成预制钻孔与防腐涂装，现场仅需通过高强螺栓完成拼接，无需大量现场焊接作业，整体安装周期相较传统混凝土框架结构缩短60%以上，适配油站类项目快速投用的建设需求。结构的柱脚采用预埋锚栓与基础承台连接，锚栓的预埋深度根据场地的地基承载力做对应调整，常规粉质黏土地质条件下锚栓埋深不小于600mm，保证上部结构的抗倾覆能力，满足沿海地区基本风压0.55kN/㎡下的结构抗风要求。屋面部分采用有檩体系，作业区的屋面檩条采用高频焊接H型钢，办公区的屋面檩条采用冷弯C型钢，

　　檩条间距匹配常规的彩钢屋面板材跨度，无需额外增设次檩，屋面坡度设置为5%，满足常规降雨条件下的屋面排水需求，天沟设置在结构高低跨的衔接位置，避免雨水冲刷墙面。两种结构体系的衔接位置做了特殊的变形协调处理，在轻钢墙体与钢框架连接的位置设置长圆孔连接件，允许两种材料在温度变形下有微小的相对位移，避免温度应力导致墙面装饰层开裂。楼面结构采用轻钢龙骨搭配定向刨花板的承重体系，楼面下方预留150mm的管线穿行空间，方便后期布置办公区的强弱电、给排水管线，无需在结构构件上额外钻孔穿管，减少对结构承重能力的削弱。从安装边界来看，整个结构的外轮廓尺寸控制在常规加油站的用地红线范围内，建筑退距满足加油站设计规范中与周边道路、建筑的防火间距要求，

　　结构的外边缘距离加油岛的安全距离不小于2米，满足加油作业的安全操作空间要求。墙体轻钢龙骨的空腔内可直接填充保温岩棉，满足不同气候区的建筑保温需求，无需额外做外保温层施工，减少现场作业工序。钢框架部分的构件截面选型经过荷载验算，在满足承重要求的前提下尽可能减小构件截面尺寸，减少钢材用量，控制整体建设成本，同时避免构件过大导致的运输、吊装难度提升，所有构件的单块重量控制在500kg以内，现场无需大型吊装设备，采用小型汽车吊即可完成全部构件的吊装作业。结构的节点设计全部采用标准化连接件，不同位置的同类型节点可通用连接配件，减少现场配件的管理难度，也方便后期的维护更换，若出现局部构件锈蚀或碰撞损坏，可直接拆卸更换对应构件，无需对整体结构做大规模整改。
