高层框架建筑结构分析预处理三维建模

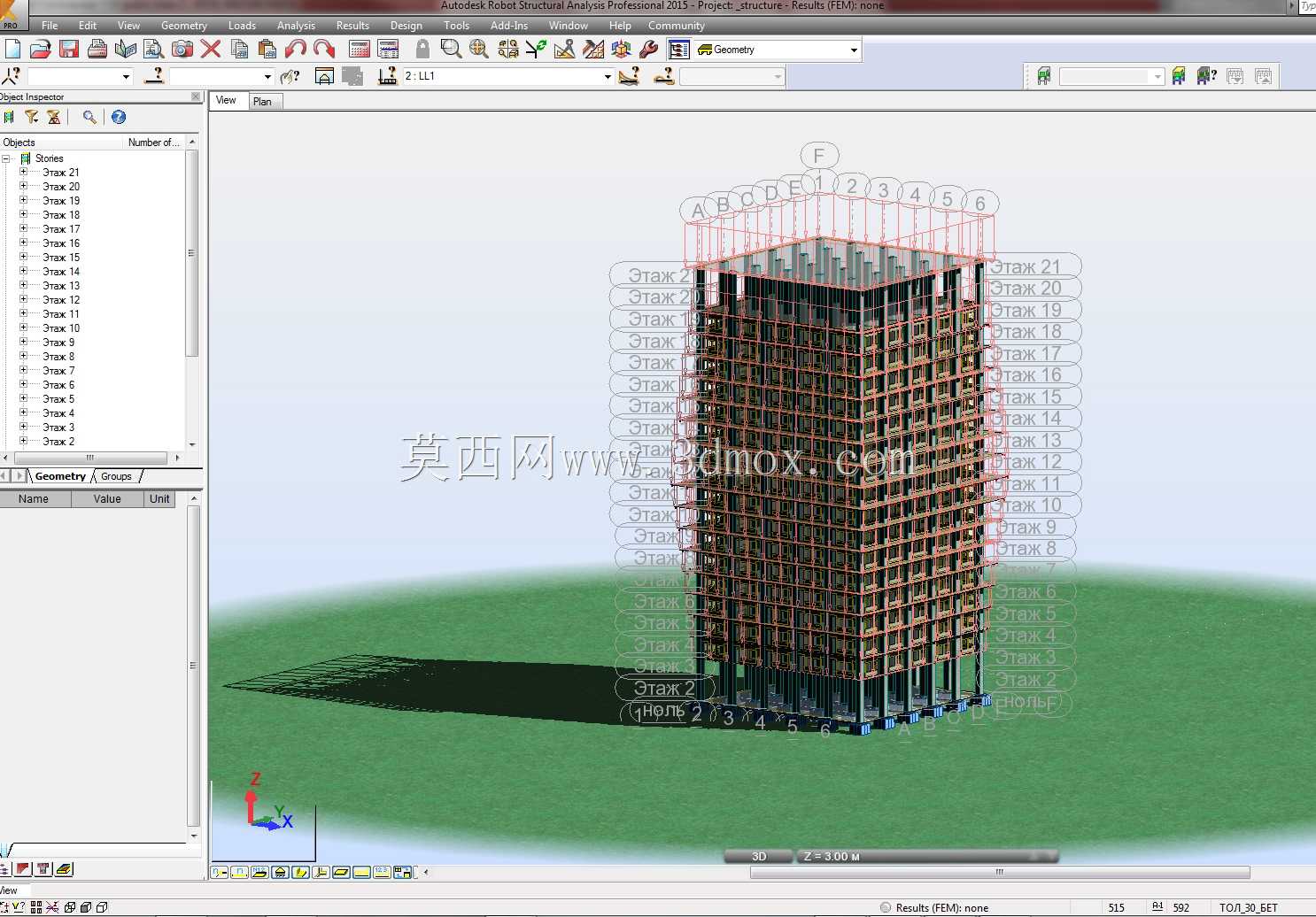

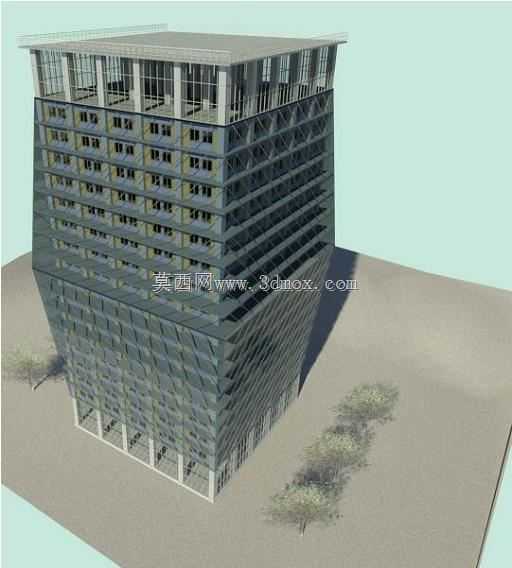

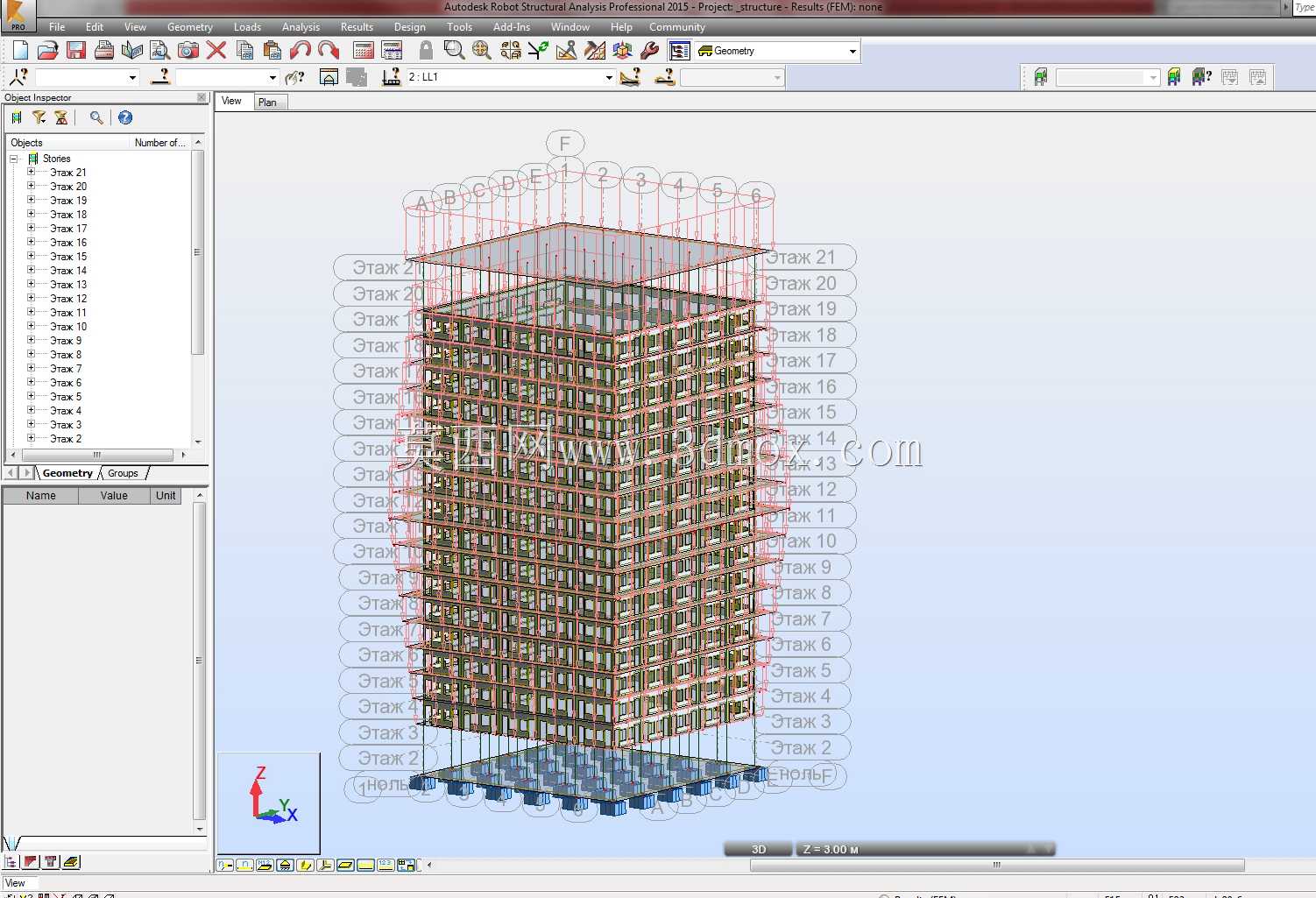

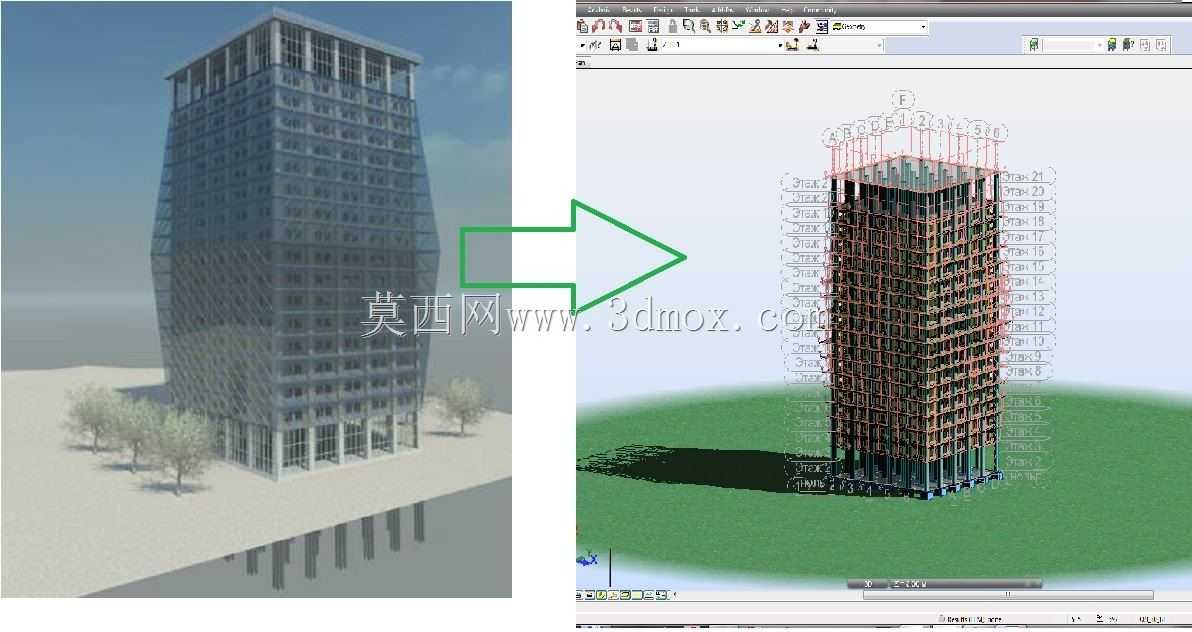

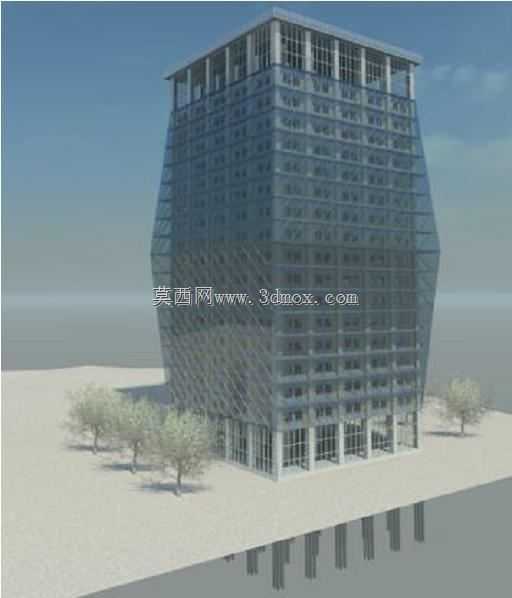

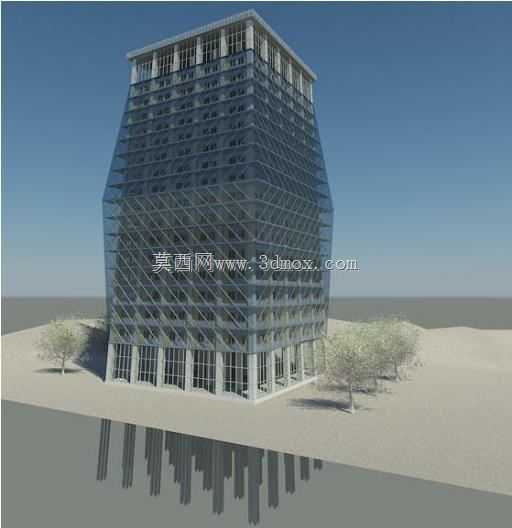

　　在建筑结构工程的仿真分析流程里，结构模型的预处理环节一直是连接设计输出与力学求解的关键节点，很多时候结构工程师拿到的建筑设计模型，往往带着大量非结构构件、冗余几何信息，直接导入求解器会出现网格划分失败、约束识别错误、荷载传递路径断裂等问题，这也是不少项目里仿真分析周期被拉长的核心原因。这个建模成果针对高层框架类建筑的结构分析需求做了全流程的预处理适配，从几何清理阶段就剔除了建筑外立面装饰构件、内部非承重隔墙、管线桥架等不参与主体结构受力的几何元素，仅保留核心的承重柱、框架梁、楼板、核心筒剪力墙等受力构件，每一个构件的连接节点都做了几何连续性校验，避免出现梁端与柱面偏移、楼板与梁顶存在间隙这类会导致仿真求解报错的几何问题。

　　从实际工程应用场景来看，这类预处理后的模型可以直接对接主流结构力学求解器，适用于高层民用建筑、商用写字楼的结构抗震验算、风荷载受力分析、竖向荷载下的构件内力计算等工作，不需要结构工程师再花费数天时间清理原始建筑模型的几何错误，能大幅缩短结构分析的前期准备周期。在设计思路上，建模过程严格遵循结构受力的实际传力逻辑，对每一层的框架柱都做了截面属性的分层标识，从底层到顶层的柱截面变化、配筋区域的几何预留都做了对应处理，梁构件的主次梁连接节点做了共节点处理，保证荷载传递路径与实际施工状态一致，楼板按照弹性楼板的计算要求做了面域的连续化处理，不会出现板块之间的几何断开问题。关于安装边界与尺寸适配，模型按照常规高层框架建筑的模数做了参数化适配，

　　柱网采用常用的8米左右跨度模数，层高匹配常规商用建筑3.3米到3.9米的常用区间，底层承重柱的底部边界做了固定约束的几何标识，方便求解器直接识别嵌固端位置，模型整体的外轮廓尺寸预留了与场地模型、基础模型的对接接口，不需要额外调整几何位置就能完成上下部结构的模型拼接。在功能特性上，模型对不同受力属性的构件做了分层管理，结构工程师可以快速筛选出需要调整截面的构件组，也可以直接在模型基础上修改构件参数来完成多方案的结构对比，不需要重新搭建整体框架，针对结构分析中常见的荷载施加需求，模型在梁、柱、楼板的对应位置预留了荷载面的几何标识，风荷载、地震作用、楼面恒活载的施加区域都可以直接选取对应几何面，省去了手动划分荷载区域的步骤。

　　很多刚接触结构仿真的工程师容易忽略预处理环节的几何精度问题，比如梁柱节点的倒角、钢筋保护层的几何凸起这类细节，如果在预处理阶段没有做合理简化，会导致网格划分时出现大量畸形单元，直接影响求解结果的准确性，这个模型在几何简化的尺度上做了平衡，既保留了影响结构受力的核心几何特征，又剔除了会干扰网格划分的微小几何特征，保证求解精度的同时也能控制计算规模，不会因为模型过于冗余导致求解时间过长。从实际项目的使用反馈来看，经过这类标准化预处理的结构模型，导入求解器后的首次网格划分成功率能提升到九成以上，结构分析的前期准备时间可以缩短六成左右，尤其是对于二十层以上的高层框架建筑，这种预处理带来的效率提升会更加明显，工程师可以把更多精力放在构件截面优化、受力方案调整这类核心工作上，而不是耗费大量时间处理几何错误、修补模型间隙。
