大跨度啤酒厂生产车间钢结构承重框架

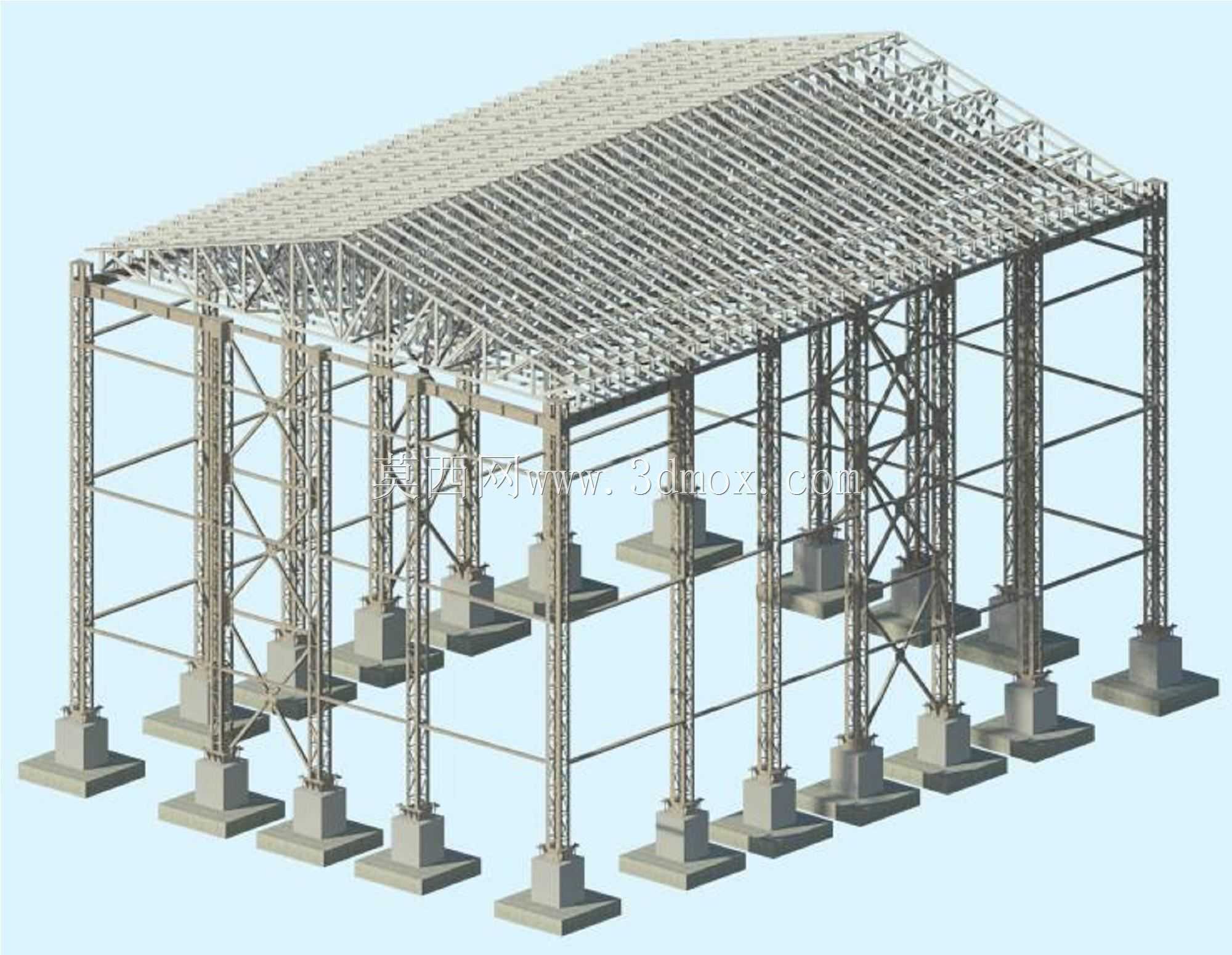

　　这套钢结构框架主要服务于啤酒生产厂区的主生产车间搭建，适配啤酒酿造环节中糖化、发酵、灌装等多工段连续排布的大空间需求，这类生产场景对车间内部净空、柱网间距有明确要求，既要满足大型发酵罐、灌装生产线的布设空间，也要预留物料输送通道、设备检修操作面的冗余空间，同时还要兼顾生产过程中动载荷、偶发地震载荷下的结构稳定性。从结构排布来看，整体采用多排格构式钢柱配合钢桁架屋面的排架结构形式，柱脚采用独立杯口混凝土基础，每个基础的尺寸根据对应柱位的载荷计算值做差异化设计，边柱与中柱的基础截面、埋深均有区分，避免不均匀沉降带来的结构形变。钢柱部分采用型钢拼接的格构式构造，相比实腹柱在同等用钢量下能获得更大的截面回转半径，有效提升长细比控制表现，

　　适配这类层高较高的工业厂房竖向承重需求，柱间设置多道交叉式水平支撑与竖向支撑，沿厂房纵向按规范间距布设，形成稳定的空间抗侧力体系，可有效传递纵向水平载荷，包括风载、地震作用下的水平剪力，避免结构出现侧向失稳。屋面部分采用梯形钢桁架作为主要承重构件，桁架的杆件根据受力状态区分受拉、受压构件的截面选型，上弦杆适配屋面檩条的布设间距做节点设计，下弦杆预留后续管线吊挂的载荷余量，可满足啤酒厂生产车间内蒸汽管道、冷媒管道、电缆桥架、照明系统的吊挂安装需求，无需额外增设独立吊挂支架，减少后期施工的工序复杂度。在设计逻辑上，这套结构优先考虑了生产场景的实际使用边界：柱网沿车间横向采用大跨度排布，中间不设立柱，完全释放车间内部的地面使用空间，

　　方便啤酒生产设备根据工艺需求灵活调整排布位置，也能适配后期生产线升级改造的空间调整需求；竖向净空尺寸按照最高的发酵罐设备高度加检修吊装余量设计，避免后期设备进场时出现净高不足的问题。结构节点设计上，柱与桁架的连接采用刚性节点构造，保证节点处的弯矩传递能力，柱间支撑与柱身的连接采用铰接节点，释放温度形变带来的附加应力，沿厂房长度方向按规范设置温度伸缩缝区段，避免大长度钢结构在温度变化下产生过大的温度应力导致构件变形。基础部分的设计充分考虑了厂区场地的地质条件，每个独立基础的底面积根据地基承载力特征值、柱底轴力、弯矩、剪力的组合计算值确定，基础顶面预留杯口与钢柱柱脚配合，采用二次灌浆固定，保证柱脚的嵌固效果，同时在基础之间设置基础拉梁，

　　增强基础部分的整体性，平衡不均匀沉降带来的附加内力。从安装边界来看，这套钢结构的所有构件均采用工厂预制、现场拼装的模式，钢柱、桁架的分段长度按照运输车辆的常规限长、现场吊装设备的额定起重量做拆分设计，每个拼接节点设置定位连接板，方便现场安装时快速对位，减少现场焊接作业量，提升安装效率同时保证拼接质量。屋面桁架的上弦预设檩托板，可直接适配常规的屋面檩条安装，后续铺设屋面板、保温层、防水层时无需额外做节点改造，柱身预设多道连接板，可用于后期安装车间围护墙体、门窗框架、管线支架等附属构件，预留的螺栓孔位置均按照常规工业厂房附属设施的安装间距做标准化布设，减少现场开孔的工作量。针对啤酒厂生产环境的特殊性，钢结构构件的表面处理也做了适配性考虑，所有钢构件表面做除锈后涂刷防腐涂层，适配车间内相对潮湿、存在少量弱腐蚀性介质的生产环境，提升结构的整体使用寿命，在易受碰撞的柱脚位置预留了防护构件的安装接口，可后期加装防撞护栏，避免物料运输过程中叉车等设备碰撞柱身造成结构损伤。
