多格一体式硅胶冰块成型托盘结构设计

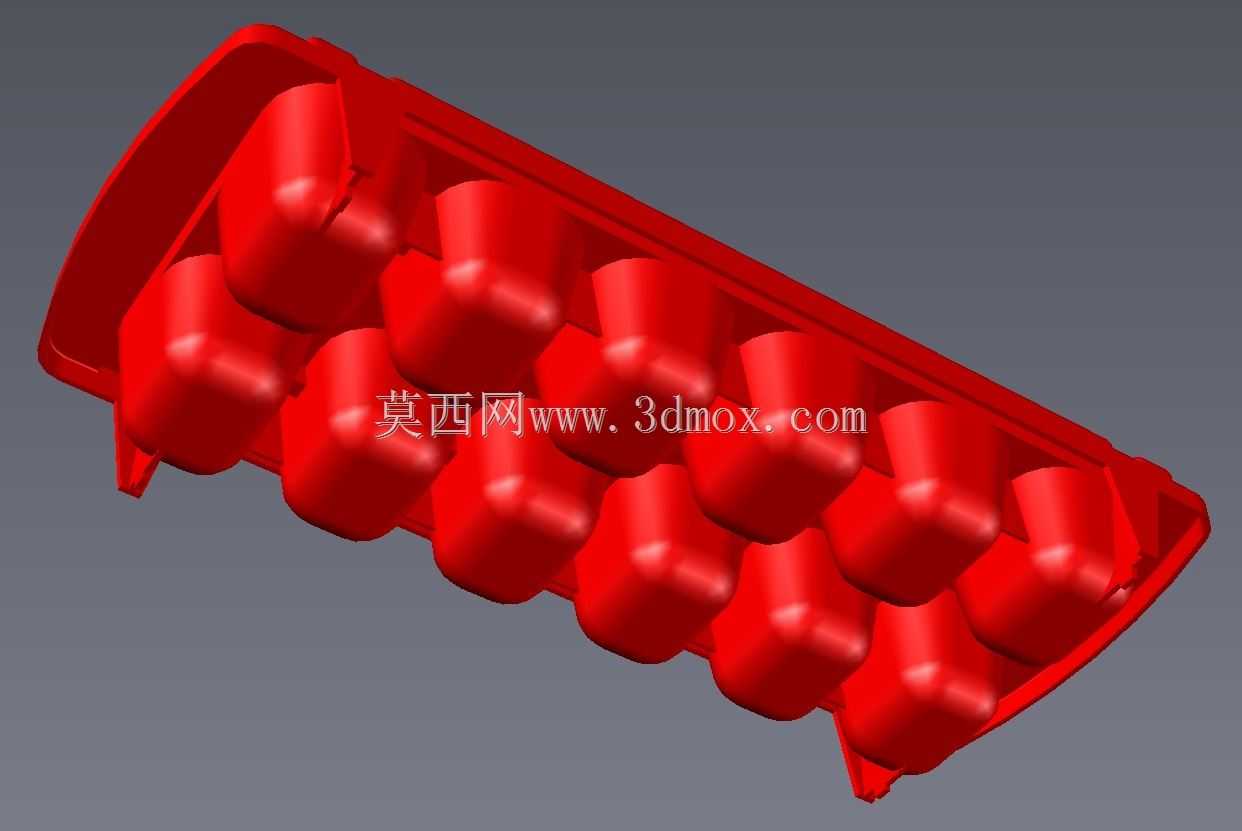

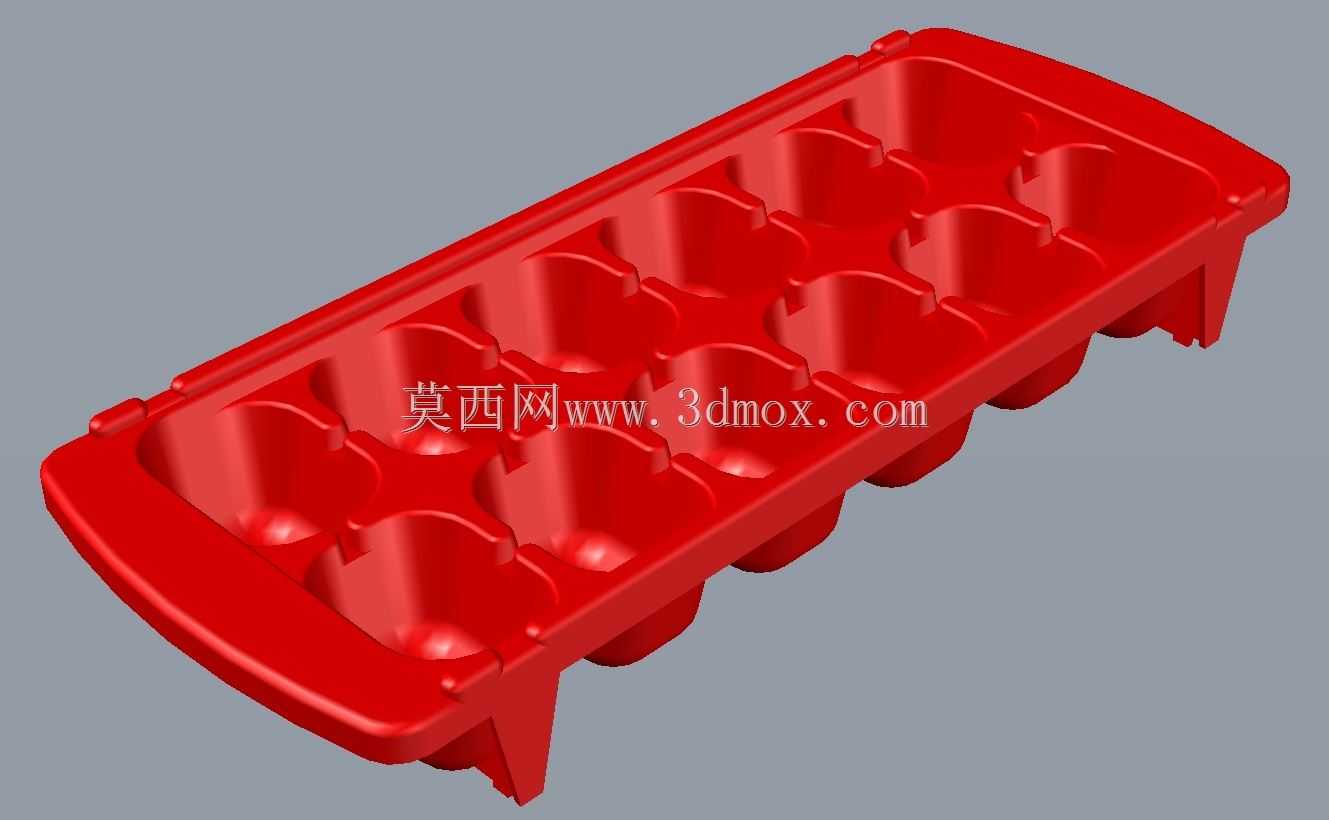

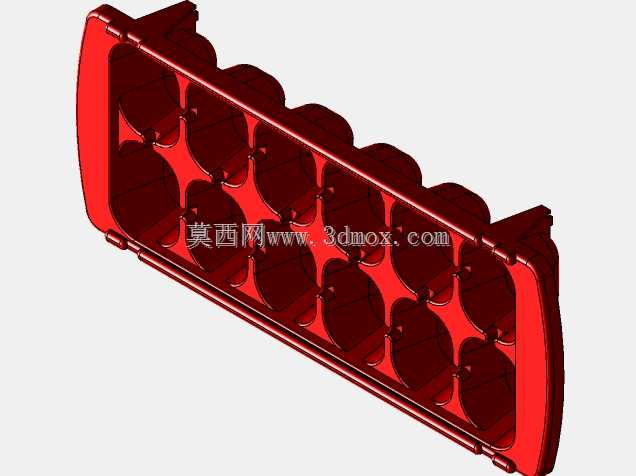

　　日常餐饮场景里，冰块制备是饮品调制、食材暂存冷藏环节里的高频需求，这款多格一体式托盘正是针对家用冰箱、商用吧台的小批量制冰场景开发的成型容具，区别于传统硬质金属冰格，这款产品采用食品接触级软质弹性材质设计，单排排布12个独立成型腔，每个腔体采用上宽下窄的锥度设计，脱模时仅需轻按腔体底部即可完整脱出冰块，无需额外撬动或者等待表面融化，能大幅降低取冰过程的冰块碎裂概率。从结构设计逻辑来看，托盘整体采用带围边的一体化框架结构，两侧延伸出加宽的支撑耳，使用时可以直接架在冰箱层架或者吧台置物台边缘，不需要额外配置承托底座，支撑耳的厚度比腔体侧壁厚2mm，既可以避免堆叠放置时整体变形，也能在取放过程中提供足够的握持受力点，

　　防止托盘弯折导致腔体内的未冻结水洒漏。每个独立冰腔的内壁做了0.8°的脱模斜度，腔体内底部做了R3的圆角过渡，一方面是减少注塑或者模压成型时的应力集中，避免长期低温环境下材质变脆出现开裂，另一方面圆角结构也能减少清洁时的卫生死角，冲洗时水流可以直接带走腔体内残留的水渍，不会在棱角位置积留水垢。托盘整体的外形尺寸适配常规家用冰箱冷冻层的抽屉格宽度，总长度控制在28cm以内，宽度11cm，整体高度3.2cm，放置时不会和冷冻层上方的制冷管路或者抽屉盖板产生干涉，相邻两个冰腔之间的连接筋做了1.5mm的壁厚设计，既可以保证相邻腔体之间的结构强度，也能减少材质用量，降低整体成型后的重量。在实际使用场景中，这款托盘除了制备纯水冰块，

　　也可以用来灌注果汁、咖啡液等不同液体制作风味冰粒，腔体的容积设计为单格25ml，刚好匹配常规饮品杯的单份加冰量，不会出现单块冰体积过大无法放入杯口的问题。托盘两端的支撑脚高度设计为5mm，当托盘放置在平面上时，腔体底部和接触面之间留有空隙，一方面可以避免冷冻过程中托盘底部和冰箱层架冻粘在一起，另一方面堆叠放置多个托盘时，上层托盘的支撑脚可以卡在下层托盘的围边内侧，不会出现滑移错位，提升冷冻层的空间利用率。从成型工艺角度考虑，整个产品没有倒扣结构，上下模开模即可完成成型，不需要额外设计抽芯结构，能有效降低模具加工成本，适合大批量量产。侧壁的厚度从顶部的2mm向底部逐步过渡到1.5mm，既可以保证顶部围边的结构刚性，

　　在握持时不会出现过度形变，也能让底部腔体保持足够的弹性，满足按压脱模的使用需求。托盘表面没有多余的装饰结构，整体平整光滑，除了日常家用场景，也可以适配奶茶店、咖啡馆的商用制冰需求，单次制冰量可以满足2-3杯常规饮品的加冰需求，多个托盘组合使用时也能灵活调整单次制冰总量，不会占用过多的冷冻存储空间。在安装边界层面，这款产品不需要额外的固定结构，仅需平整的支撑面即可放置，适配绝大多数家用、商用冷藏冷冻设备的内部置物空间，不需要对现有储物结构做任何改造，直接放置即可使用，使用门槛极低。
