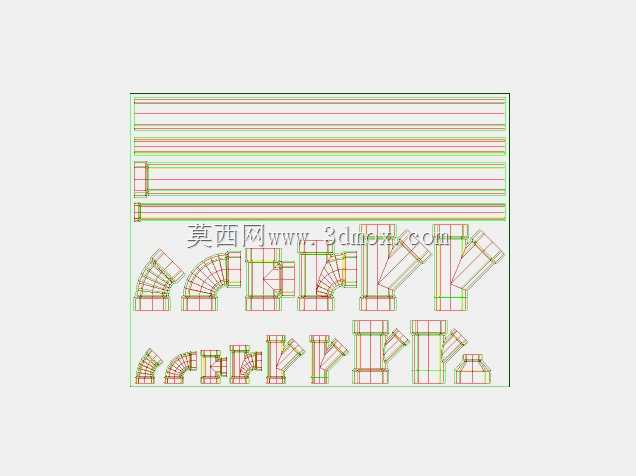

PVC排水排污系统配套管件结构设计

　　民用建筑、市政管网的重力流排水排污系统中，PVC材质管路配件是衔接直管段、改变管路走向、实现分支汇流、适配不同管径转换的核心连接部件，这类配件的结构合理性直接决定整个排水管网的密封性、排水效率与长期运行稳定性。不同于压力管路配件的承压设计逻辑，DWV类排水排污通风配件的核心设计目标是保障气水同流状态下的流道顺畅，避免出现水封破坏、杂物淤积、通气受阻等常见工程问题。从实际工程应用场景来看，这类管件覆盖了住宅厨卫排水、公共建筑污水排放、地下管网通风排气、屋面雨水收集排放等多个场景，不同场景下的管件结构存在明确的功能区分：比如90度弯头类配件，常规排水场景下会采用大曲率半径的流道设计，曲率半径不小于接入管外径的1.5倍，

　　避免生活污水中的纤维类杂物、餐厨残渣在转弯处挂壁淤积，长期使用造成管路堵塞；而用于通气立管的弯头则可采用小曲率结构，因为通气支路仅输送空气，无固体杂质通行需求，可适当压缩安装空间。三通、四通类汇流配件的设计重点在于支管接入角度的优化，常规排污支管采用45度斜向接入干管的结构，避免支管出水垂直冲击干管水流造成水跃现象，减少排水过程中的水流噪音，同时防止干管内的污水倒灌入支管；部分同层排水场景使用的四通配件，会特意抬高支管接入位置的流道高度，形成自然的防倒流结构，无需额外加装止回部件即可实现单向排水的功能需求。变径类配件则采用偏心变径的结构设计，安装时保持管顶平接，避免变径位置形成台阶淤积杂物，

　　保障管路的有效过流断面不会在变径处出现突变。在安装边界的尺寸设计上，所有管件的承口深度、承口内径公差都严格匹配对应公称外径的PVC管材参数，承口内部预留有密封胶圈的安装槽位，安装时配合专用粘接剂或橡胶密封圈即可实现可靠密封，无需额外焊接或法兰连接，大幅降低现场施工的难度与工时。不同公称直径的管件，其外形轮廓的最大尺寸都经过优化，比如公称直径110mm的90度弯头，其转弯处的外轮廓尺寸控制在合理范围，既保证流道曲率满足排水要求，又不会因为外形过大造成安装时与建筑结构、其他管线出现空间冲突；立管检查口类配件的检查口盖板采用可拆卸结构，盖板与本体之间的密封面做平面度处理，日常运行时可完全密封，出现管路堵塞时可快速打开盖板进行清掏作业，

　　无需切割管路。透气类配件的结构设计则重点考虑防雨、防虫的功能需求，顶部通气帽的格栅间隙控制在合理范围，既保障通气流量满足立管压力平衡的要求，避免排水时管内形成负压破坏水封，又能阻挡室外杂物、蚊虫进入管路内部。从建模逻辑来看，这类管件的三维建模首先以管路公称通径为基础参数，先构建中心流道的三维曲线，根据不同配件的功能确定流道的曲率、接入角度、变径斜率，再以流道为中心做壁厚偏移，PVC材质的排水管件壁厚根据管径不同匹配对应的标准要求，保证管材与管件的承压能力、抗冲击能力一致；承口部分的尺寸严格匹配管材的外径公差，预留足够的粘接间隙，同时在承口端部做倒角处理，方便现场安装时管材可以顺利插入承口。所有管件的过渡位置都采用圆角过渡，避免应力集中，同时减少流体在流道内的局部阻力，提升排水效率。在实际选型搭配时，设计人员可根据管路走向、排水流量、安装空间的要求，直接选用对应规格的管件完成管路系统的搭建，无需单独定制异形连接部件，大幅提升管网设计与施工的标准化程度。这类管件的结构设计充分考虑了现场施工的容错性，承口的插入深度有明确的标识线，施工人员只需将管材插入到标识位置即可保证安装到位，避免插入深度不足造成的接头脱落或密封失效问题；同时管件的材质与管材完全一致，线性膨胀系数相同，在温度变化时管路与接头的变形量一致，不会因为温差变形造成接头渗漏。
