罗达曼托16010.C3深沟球轴承结构

　　在各类轻载高速旋转的传动场景中，16010.C3这类薄壁深沟球轴承始终是支撑旋转轴系、降低运动摩擦阻力的核心基础零件，从中小型电机的输出端支撑，到轻工输送设备的辊筒轴系，再到精密仪器的旋转工位，这类薄壁轴承凭借较小的径向截面尺寸，能在有限的安装空间内完成可靠的旋转支撑任务，不会过多占用设备内部的布局空间，适配很多对径向安装尺寸有严格限制的设计场景。

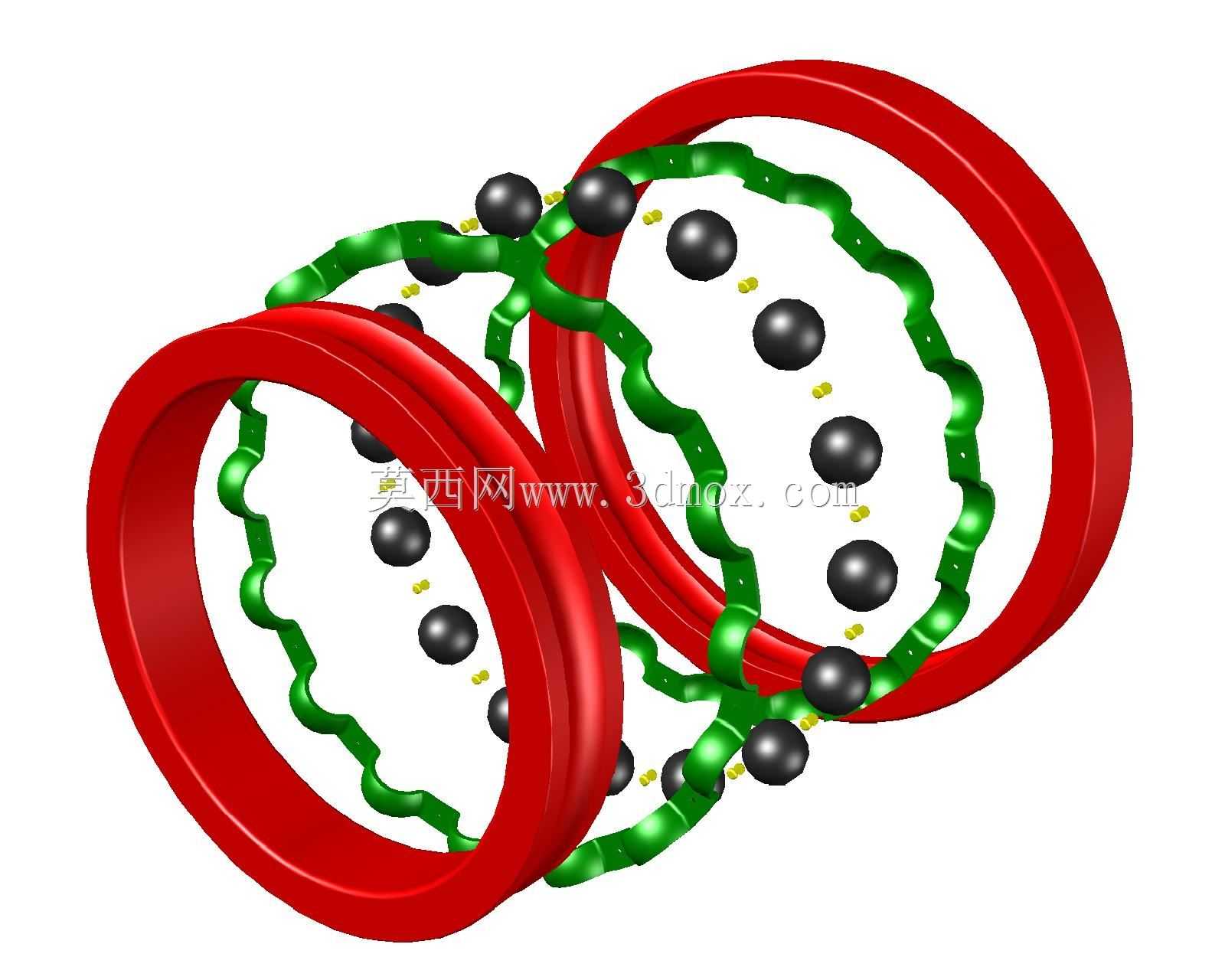

　　从结构设计逻辑来看，这款轴承采用典型的深沟滚道设计，内圈与外圈的滚道曲率与滚动体曲率做了匹配优化，C3组别径向游隙的设定，能够适配工作状态下内圈与轴过盈配合带来的游隙缩减，同时抵消一部分工作温升导致的零件热膨胀量，避免轴承在运行中出现卡滞、抱死的问题，即使在转速偏高、存在一定轴系挠曲变形的工况下，也能保持稳定的滚动接触状态，不会出现额外的附加摩擦损耗。滚动体采用均匀排布的钢球结构，配合保持架将各滚动体等距分隔，避免滚动体之间直接接触产生的摩擦与碰撞，保证运转过程中每个钢球都能在滚道内顺畅滚动，均匀承受径向载荷，同时也能承受一定程度的双向轴向载荷，应对轴系运行中出现的少量轴向窜动。

　　从安装边界来看，这类薄壁轴承的内圈与轴采用基孔制过盈配合，外圈与轴承座孔采用基轴制过渡或小间隙配合，安装时需要注意配合面的粗糙度与形位公差，轴肩与座孔的挡肩高度需要控制在标准范围内，既不能过低导致轴承定位不可靠，也不能过高干涉轴承密封圈或者拆卸作业。轴承的端面与轴肩、挡肩的贴合需要保证垂直，避免安装倾斜导致轴承承受额外的倾覆力矩，缩短使用寿命。在装配过程中，需要采用压装或者热装的方式，避免直接敲击滚动体或者滚道面，防止滚道出现压痕影响运转精度。

　　在实际设备选型过程中，这类薄壁深沟球轴承常被用于载荷不大、转速较高的轴系，比如小型风机的叶轮支撑、纺织机械的导辊轴系、办公自动化设备的旋转辊组，相比同内径的标准厚壁深沟球轴承，它的外径更小、宽度更窄，能够有效降低设备整体的体积与重量，在满足承载能力要求的前提下，实现设备的轻量化设计。设计选型时需要核算轴系的径向载荷、轴向载荷大小，结合工作转速、预期寿命计算所需的额定动载荷，确认C3游隙是否适配实际的工作温度区间与配合过盈量，避免游隙选择不当导致的早期失效。

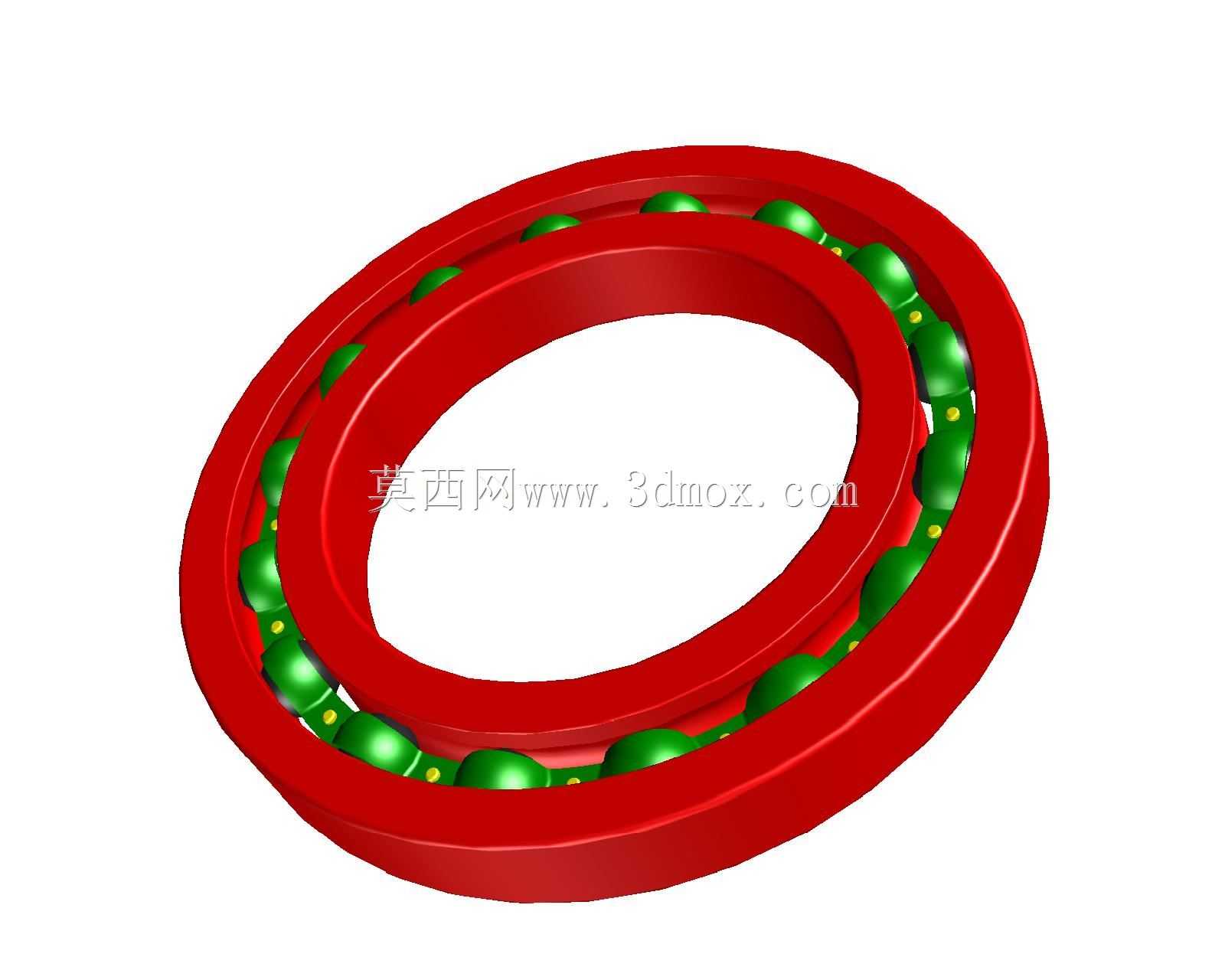

　　从三维建模的角度来看，构建这类轴承模型需要严格遵循标准的滚道曲率参数，保证内圈、外圈滚道与钢球的接触关系符合实际设计状态，滚动体的排布需要做等距阵列，保持架的结构需要避开滚动体的运动轨迹，同时还原各零件之间的装配间隙，方便后续在整机装配中做干涉检查、运动仿真，验证轴系安装后是否存在与周边零件的空间冲突，也能用于生成工程图纸，指导后续的加工与装配作业。在做整机结构设计时，导入这类标准化的轴承模型，能够快速完成轴承位的结构设计，确定轴的直径、轴承座的孔径、挡肩的尺寸参数，减少重复建模的工作量，提升结构设计的效率，同时保证设计的轴承安装位符合标准件的尺寸要求，避免出现安装尺寸不匹配导致的零件无法装配的问题。
