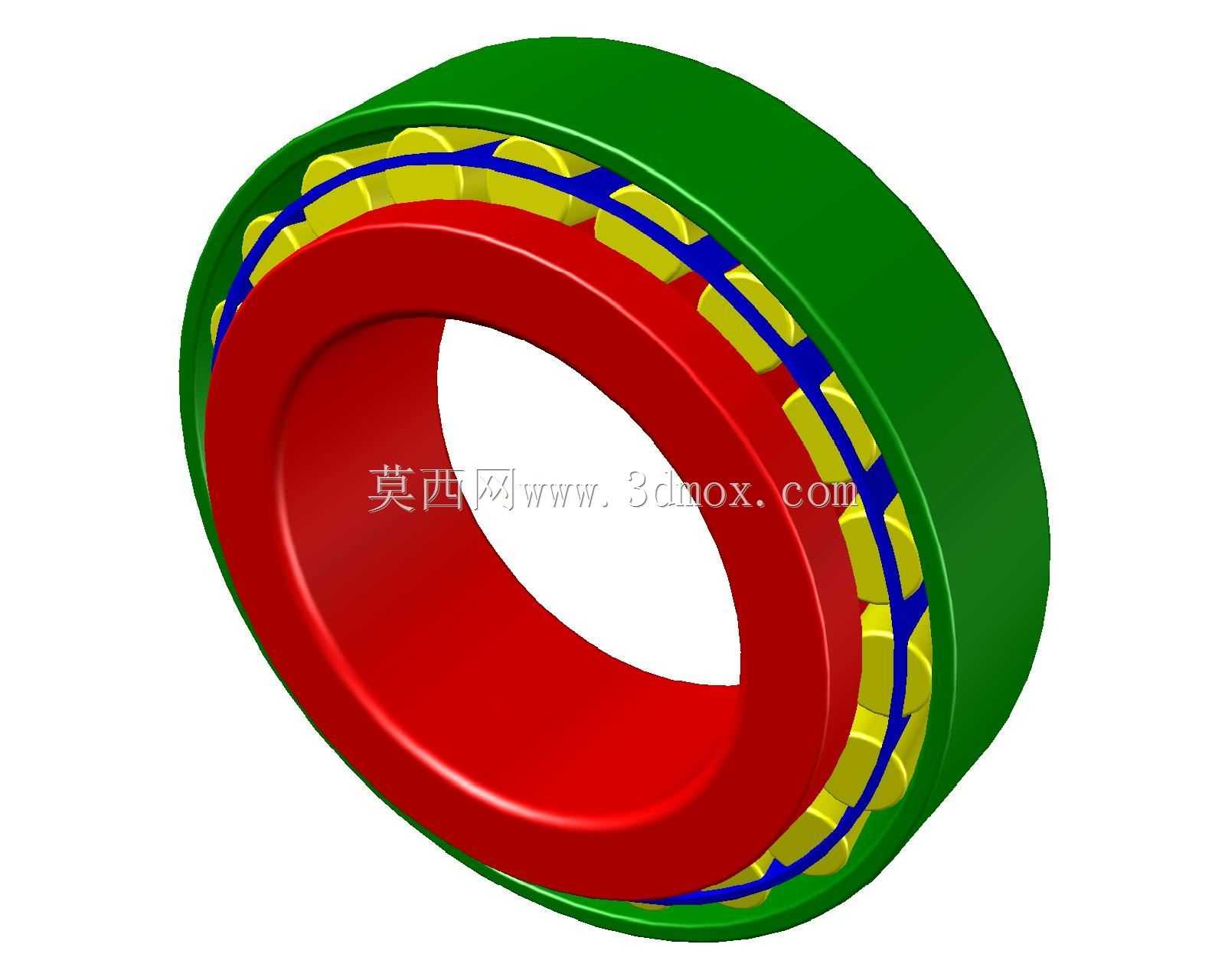

剖视展示罗达曼托33110调心滚子轴承结构

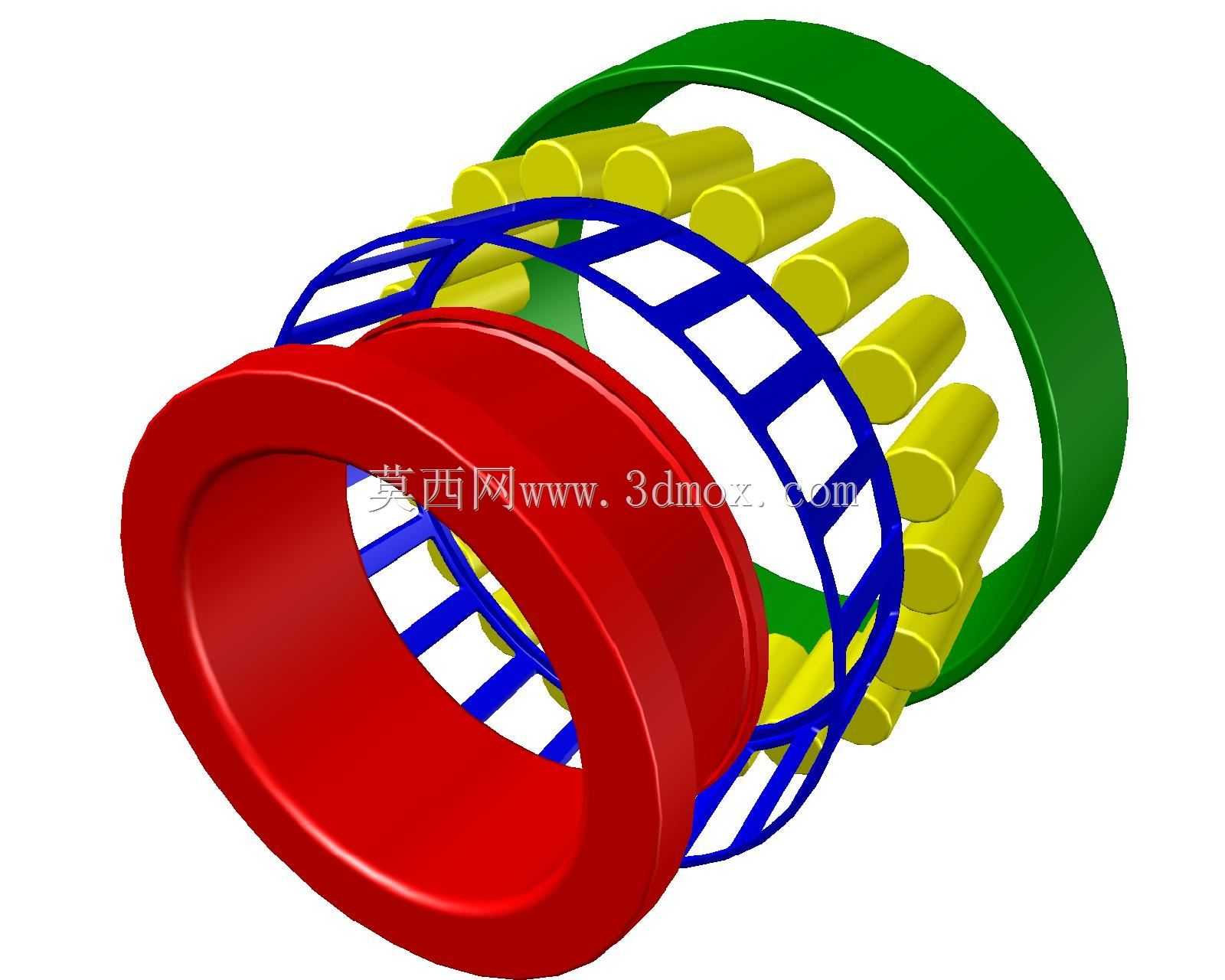

　　在冶金、矿山、重型输送这类重载且轴系易出现挠曲变形的工况里，调心滚子轴承始终是支撑端的核心选型，33110这类双列滚子结构的轴承，能同时承受径向载荷与双向轴向载荷，适配轴与轴承座孔存在角度偏差的安装场景，避免局部应力集中导致的早期失效。从剖视结构能清晰看到，该轴承的内圈带有双滚道，滚道设计为球面形态，与外圈的球面滚道形成自对准配合，当轴受载弯曲或者安装座孔存在同轴度误差时，内圈与外圈之间可以产生一定角度的相对偏转，不会卡滞滚动体的运转。保持架采用分段式镂空结构，将每一粒圆柱滚子均匀分隔在对应兜孔内，既限制滚子之间的直接摩擦碰撞，又预留了充足的润滑脂存储空间，运转时润滑脂能顺着兜孔间隙均匀附着在滚子与滚道接触面上，降低滚动摩擦系数。

　　内圈与轴采用过盈配合安装，设计时需严格控制轴颈的尺寸公差与圆柱度，配合面粗糙度需控制在Ra0.8以下，避免装配后内圈变形影响滚道精度；外圈与轴承座孔的配合多选用过渡配合，既保证外圈不会在载荷作用下发生周向窜动，又能预留一定的微调空间适配轴系的角度偏移。双列滚子呈倾斜角度排布，接触角设计兼顾了径向承载能力与轴向承载能力，滚子与滚道为线接触形式，相比点接触的球轴承，相同内径尺寸下额定动载荷高出40%以上，能承受持续的冲击载荷，比如破碎机的转子支撑、皮带机的滚筒支撑这类存在交变冲击的场景，该结构轴承的使用寿命远高于普通深沟球轴承。安装时需注意清洁度控制，所有配合面需去除毛刺与铁屑，装配时采用热装工艺加热内圈，

　　加热温度控制在100-120摄氏度，避免直接敲击外圈或者滚子，防止滚道产生压痕。日常运维中，该类轴承的润滑周期需根据运转转速与环境温度调整，重载低速工况下选用极压锂基脂，注脂量控制在轴承内部空腔的1/3到1/2，过量注脂会导致运转时温升过高，加速润滑脂氧化失效。从结构设计逻辑来看，该轴承的滚子母线做了对数曲线修形，能有效降低滚子两端的边缘应力集中，即使在轴系存在轻微偏斜的情况下，滚子与滚道的接触应力仍能均匀分布，避免端部过早出现疲劳剥落。外圈的外径设计为圆柱面，适配常规的剖分式轴承座安装，安装边界尺寸符合标准轴承的安装尺寸规范，可直接替换同型号的其他品牌轴承，无需改动周边的轴与座孔结构。在减速机的低速轴支撑、工程机械的行走机构支撑、

　　风力发电机组的主轴辅助支撑等场景中，这类双列调心滚子轴承都能稳定发挥作用，其自调心特性大幅降低了对安装同轴度的要求，减少了设备装配时的精度调校成本，同时重载承载能力能满足重型设备长期连续运转的需求。建模时对各部件的配合间隙做了精准还原，保持架与滚子之间的兜孔间隙、内圈与外圈的轴向游隙、径向游隙都按照实际产品的公差范围设定，能直观展示轴承运转时各部件的相对运动关系，帮助结构设计人员理解其受力传递路径，在做轴系设计时合理选择配合公差与安装定位方式，避免选型或安装不当导致的轴承早期失效。
