UCP209-28立式带座外球面轴承结构

　　在各类轻工输送线、小型农机传动端、中小型风机主轴支撑、食品加工流水线辊筒两端的支撑位上，这类立式带座外球面轴承单元是出镜率极高的支撑部件，不需要额外加工复杂的轴承安装座，仅需通过底座两个安装孔配合螺栓就能完成固定，大幅降低现场安装的调试难度。很多刚接触传动设计的工程师容易忽略这类单元的设计细节，往往直接选型调用却没考虑安装边界的干涉问题，实际建模时需要把每个配合面的公差逻辑理清楚，才能保证后续出图加工、装配环节不出问题。

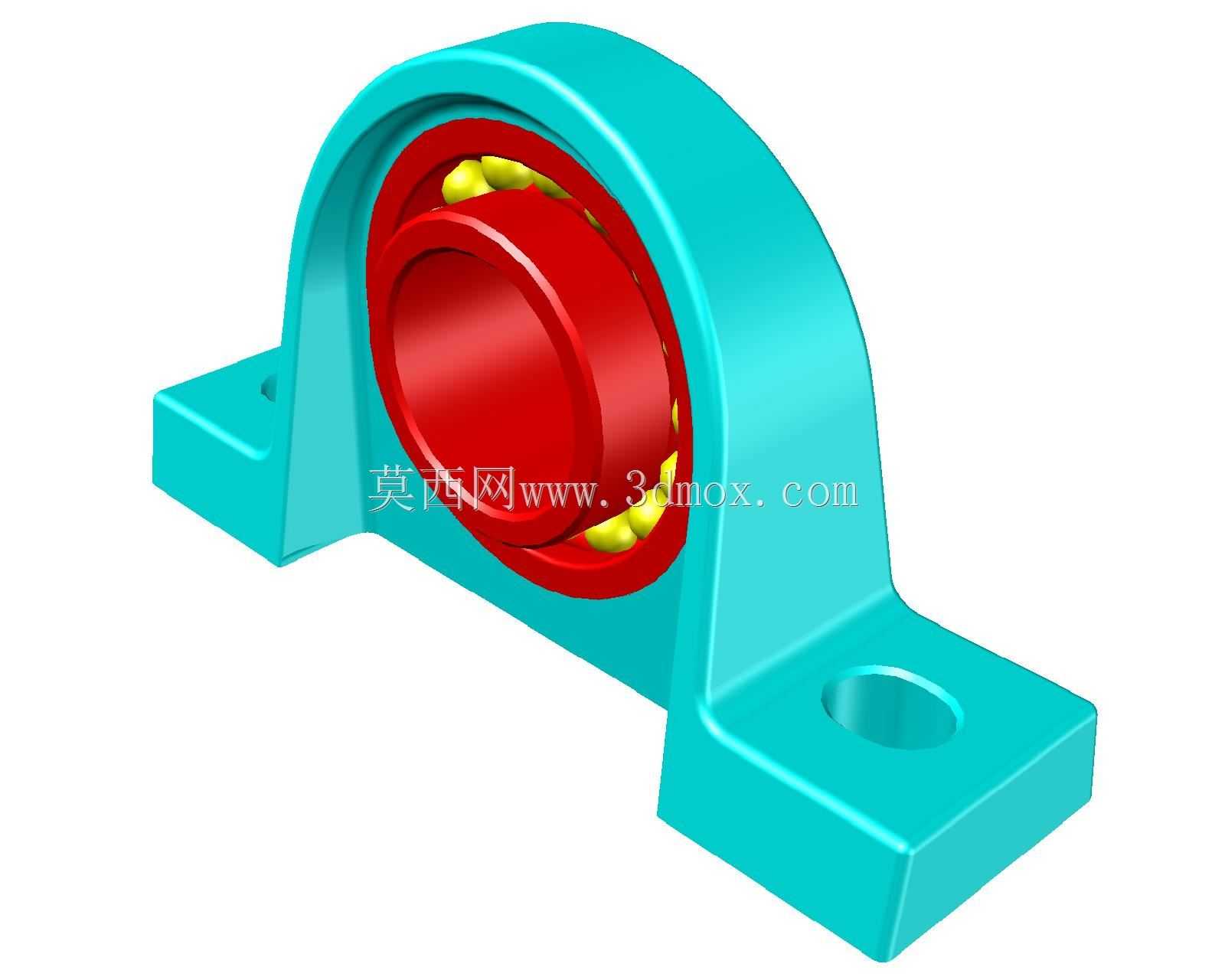

　　从结构功能上看，这个单元分为铸造成型的立式轴承座和内嵌的外球面球轴承两部分，轴承外圈的球面结构和座体内腔的球面配合，具备一定的自动调心能力，当安装面存在轻微的平面度误差、或者传动轴出现少量挠曲变形时，不会出现轴承卡滞、局部应力集中导致的提前失效，这也是这类部件被广泛应用在长轴传动、现场安装精度不高场景的核心原因。轴承内圈采用顶丝锁紧的方式和传动轴固定，不需要额外加工轴肩、锁紧螺母的安装位，对轴的加工精度要求更低，普通光轴就能完成装配，非常适合中小载荷、转速中等的传动场景。

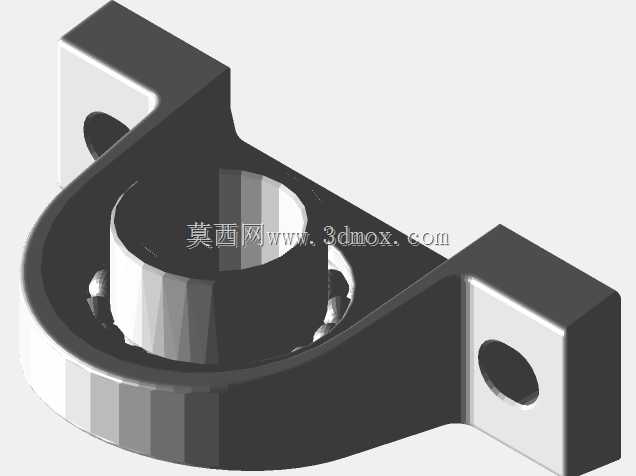

　　建模过程中首先要确认安装边界的核心尺寸：底座两个安装孔的中心距是选型时的核心安装参数，要和配套设备的安装梁预留孔位完全匹配，安装孔本身采用沉孔设计，螺栓头可以完全沉入沉孔内，不会突出底座平面，避免安装时出现螺栓头和安装面干涉、无法贴实的问题。底座的底面是整个部件的安装基准面，建模时要保证这个平面的平面度要求，和座体内腔球面的位置度公差需要合理设置，避免出现轴承装入后轴线偏移的问题。座体的拱形结构不是随意做的曲面造型，是经过受力优化的结构：轴承承载时的径向力会通过拱形筋条均匀传递到底座两个安装脚，相比直壁结构能在同等壁厚下获得更高的结构强度，减少铸造时的材料用量，同时避免应力集中导致的座体开裂。

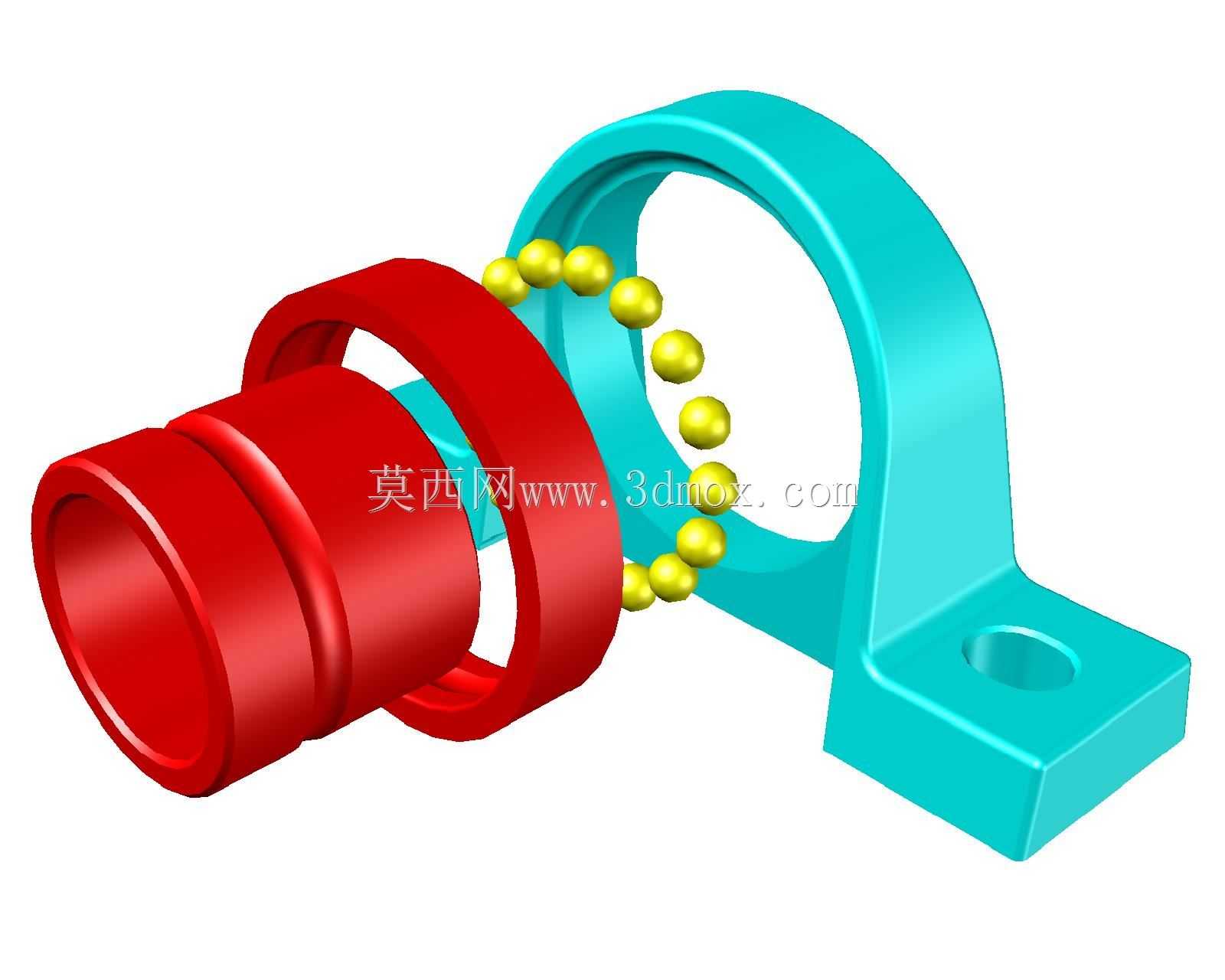

　　内嵌的轴承部分建模时要注意细节：内圈的顶丝孔位置要和轴的锁紧位对应，保持架采用浪形冲压保持架，均匀分隔滚动体，滚动体和内外圈滚道的接触角符合外球面轴承的设计参数，两侧的密封结构采用双唇口橡胶密封，能阻挡外界的粉尘、水汽进入轴承内部，同时锁住内部的润滑脂，在多粉尘的车间、户外农机场景下能有效延长轴承的维护周期。很多新手建模时会把密封件和内圈的配合间隙做的不合理，要么间隙过大起不到密封效果，要么间隙过小导致运转时密封件磨损过快，实际设计时要预留0.1-0.2mm的配合间隙，兼顾密封效果和运转阻力。

　　实际选型应用时还要注意载荷方向的匹配，这类立式座的最优承载方向是垂直于安装底座平面的径向载荷，如果存在较大的轴向载荷或者侧向载荷，需要额外增加挡边或者更换其他结构的轴承座，避免出现座体受力过大断裂、轴承从座体内脱出的问题。安装时两个固定螺栓要采用对角锁紧的方式，逐步拧紧到规定扭矩，避免单侧锁紧导致座体变形、轴承内圈卡滞。在三维建模过程中，要把每个部件的装配约束关系设置准确，轴承内圈要设置为可绕轴线旋转的活动约束，滚动体和保持架要按照实际运转的传动比设置运动关系，方便后续做运动仿真、干涉检查时能真实模拟实际运转状态，提前发现设计中存在的干涉问题。

　　这类部件的建模不需要追求过度的细节冗余，比如铸造表面的微小拔模斜度、铸造标识这些非配合结构可以适当简化，但核心的配合尺寸、安装边界尺寸必须和实际选型样本完全一致，否则后续导入装配体时会出现安装位不匹配、和周边零部件干涉的问题。很多工程师做设备设计时直接调用网上的模型，不核对核心安装尺寸，最后加工出来的安装板孔位对不上，反而耽误项目进度，所以在使用这类标准件模型时，首先要核对安装孔距、轴孔直径、底座总高度、轴承中心高这几个核心尺寸，确认和选型参数一致后再用到装配设计中。
