剖分式滑动轴承座结构设计方案

　　做传动系统设计的工程师都清楚，轴系支撑部件的选型与结构合理性，直接决定整套设备的运行稳定性与维护成本，这次拆解的剖分式滑动轴承座结构，是重载低速传动场景里应用极广的支撑部件，常见于矿山输送线、冶金轧机辅传、建材设备的长轴传动段，相比整体式轴承座，它最大的优势就是轴系拆装无需沿轴向挪动整根轴，对于跨距大、轴上预装多组传动件的长轴系统来说，能把后期维护的拆装工作量降低六成以上。

　　从实际使用场景来看，这类轴承座主要承受轴系传递的径向载荷，部分带轴向定位结构的款式也能承受不大的轴向窜动力，适配的轴颈转速通常不高，一般在每分钟百转以内的工况下运行，配合铜基轴瓦使用时，能承受较大的冲击载荷，不像滚动轴承座对冲击振动那么敏感，很多矿山的带式输送机托辊组主传动端、破碎机的偏心轴支撑端，都会优先选用这类剖分式结构，毕竟现场工况粉尘大、载荷波动明显，滑动配合的轴瓦抗异物嵌入能力更强，不会像滚动体那样一旦进入硬质颗粒就快速出现点蚀失效。

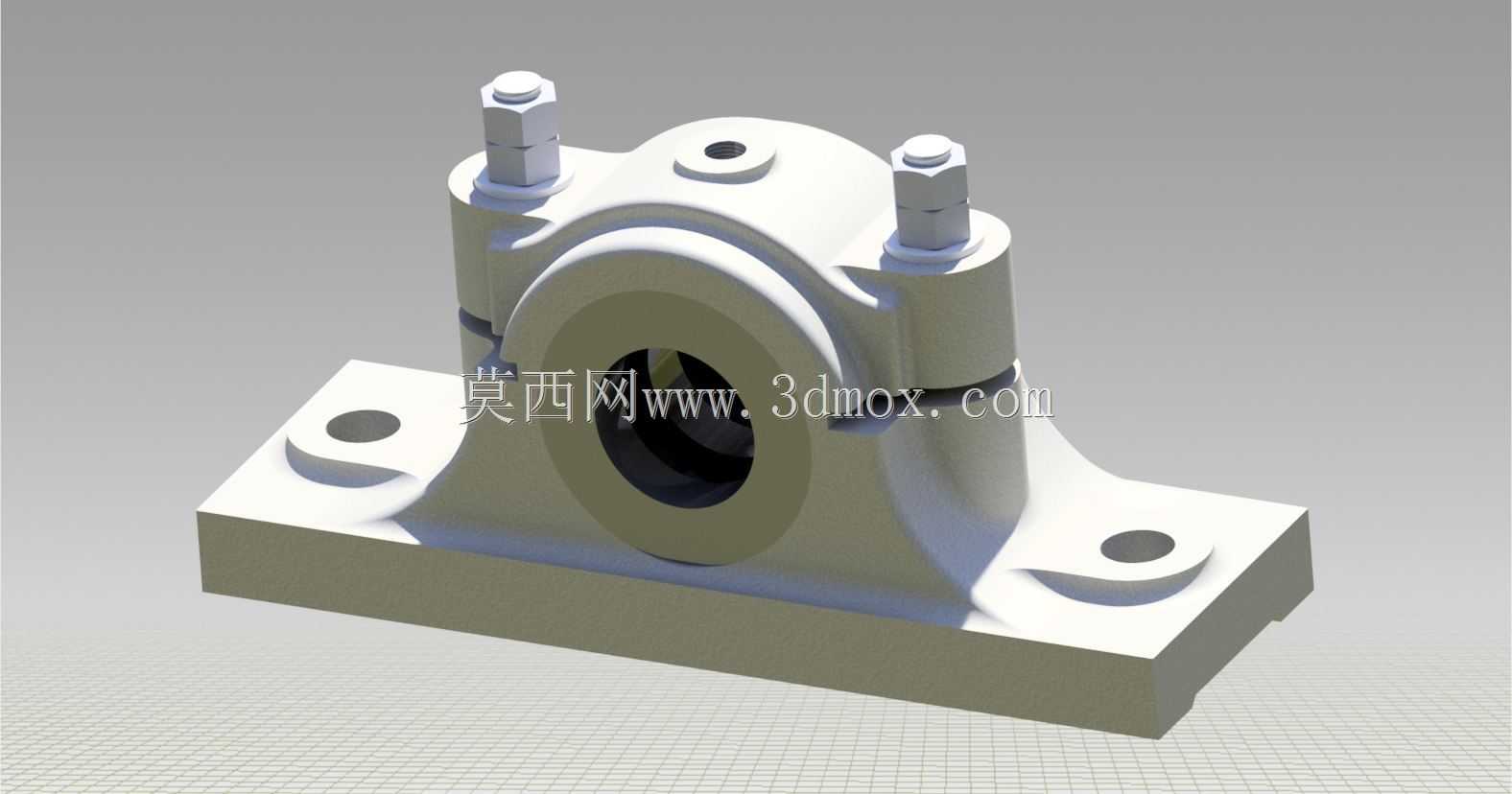

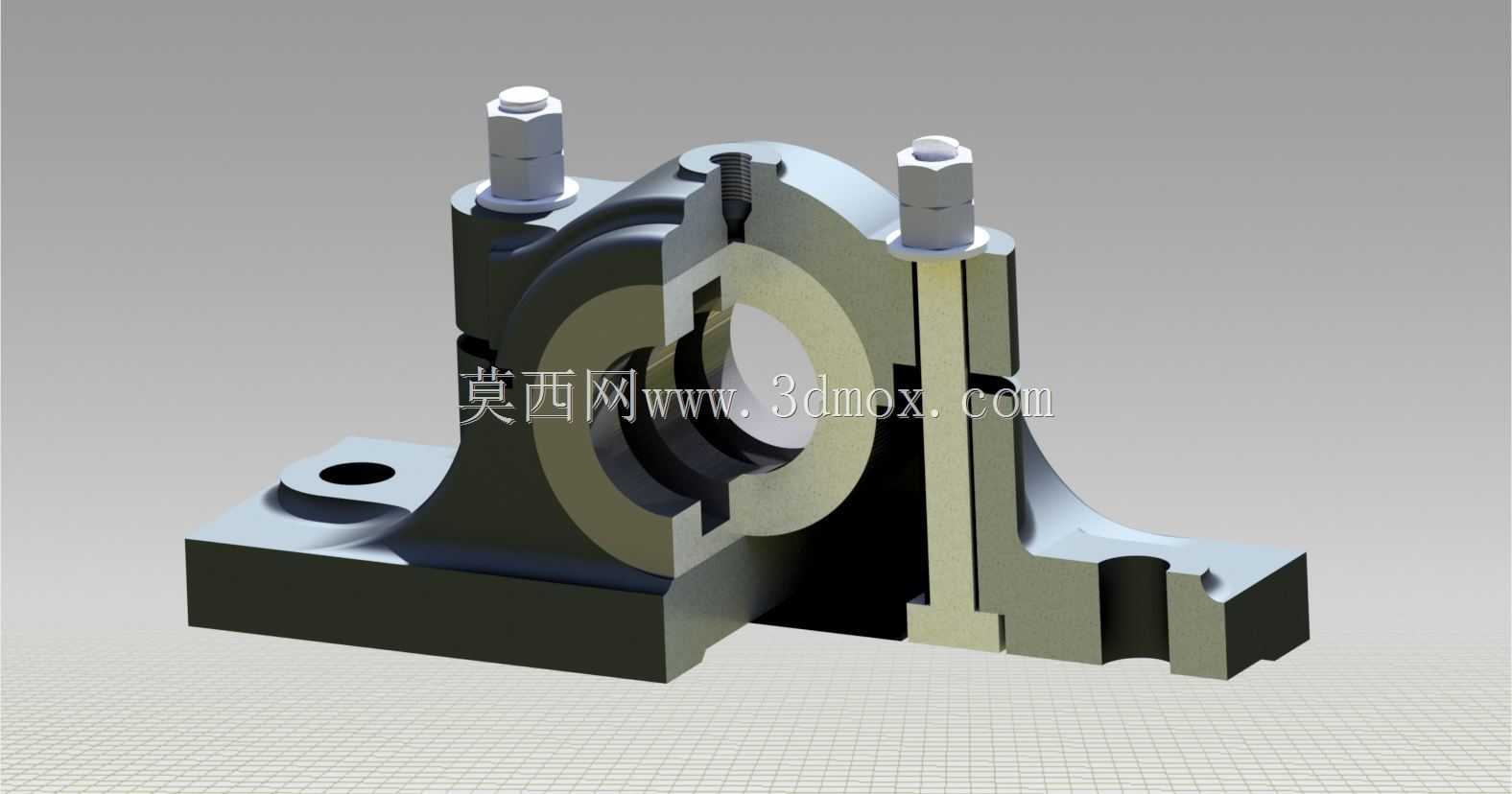

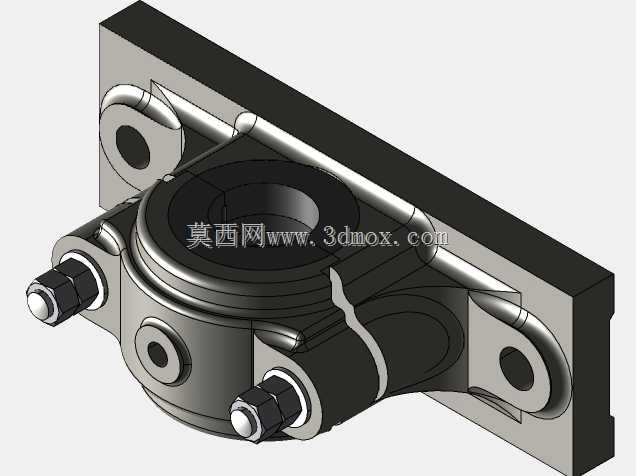

　　看这套结构的设计思路，整体采用上下对开的剖分结构，底座与上盖通过两组螺栓副实现锁紧，剖分面处设计有定位止口，避免上下盖装配时出现错位，保证轴瓦安装后的同轴度误差控制在允许范围内。底座部分设计了两个长圆形安装孔，方便现场安装时调整中心距，补偿基础预埋时的位置误差，安装孔的间距、底座的底面平面度都做了明确的公差要求，确保安装后轴承座不会出现偏斜，避免轴瓦局部磨损。上盖顶部设计了注油孔结构，可直通轴瓦内表面的油槽，运行时可定期加注润滑脂，在轴与轴瓦之间形成油膜，降低摩擦系数。

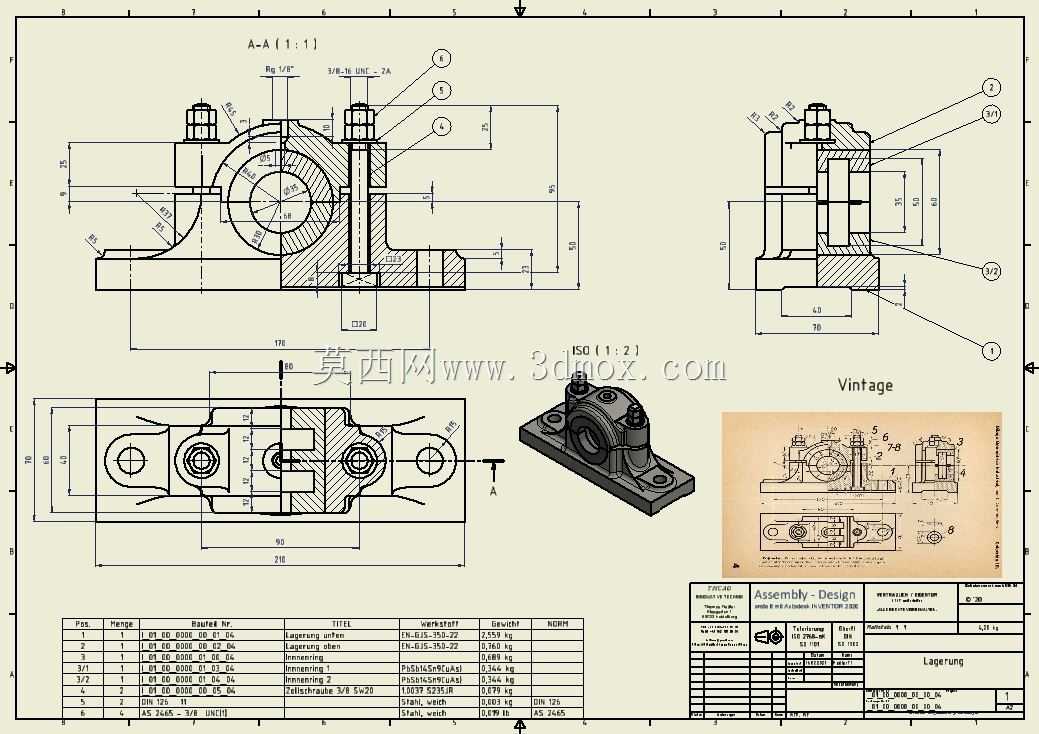

　　从安装边界尺寸来看，这套轴承座的中心高是选型时的核心参数，直接决定轴系的安装高度，底座的总长度、安装孔的跨距要匹配现场的安装机架尺寸，轴瓦的内孔直径对应适配的轴颈尺寸，上盖顶部到安装底面的总高度要预留足够的螺栓拆装空间，避免现场装配时扳手没有操作余量。轴瓦部分也采用剖分式结构，与轴承座的上下盖一一对应，轴瓦外圈设计有定位凸缘，卡在轴承座的端面槽内，防止轴瓦在运行过程中随轴转动。

　　实际建模过程中要特别注意几个细节：剖分面的配合公差要选合适的过渡配合，既不能太松导致上下盖错位，也不能太紧造成装配困难；螺栓孔的位置要与轴瓦的安装位置错开，避免螺栓拧紧时压迫轴瓦导致变形；注油通道的走向要保证润滑脂能顺利到达轴瓦的承载区，不能出现通道死角；底座的安装面要设计足够的厚度，保证在最大载荷下不会出现弯曲变形，毕竟很多现场的安装基础是焊接钢结构，本身存在一定的平面度误差，轴承座底座要有足够的刚性来补偿这些误差，避免轴系出现附加弯矩。

　　很多新手工程师在选型这类轴承座时，容易只看轴孔尺寸忽略载荷方向，实际上这类滑动轴承座的承载区主要在底座部分的轴瓦下半圆，安装时要保证径向载荷的方向垂直向下，尽量落在轴瓦下半圆的中心区域，避免载荷指向剖分面位置，否则会导致上下盖结合面出现张开间隙，引发轴瓦变形、润滑失效的问题。另外在三维建模装配时，要模拟轴的热膨胀量，预留合适的轴向间隙，避免轴运行升温后伸长顶死轴瓦端面，造成额外的摩擦阻力。

　　从结构工艺性来看，轴承座的毛坯通常采用铸铁铸造，因为铸铁的减震性好，适合承受振动载荷，铸造时要注意壁厚均匀，避免出现缩孔、砂眼等缺陷，特别是轴瓦安装孔的位置，铸造缺陷会直接影响后续的机加工精度。机加工时要先加工底座的安装底面，再以底面为基准加工轴瓦安装孔，保证孔的中心线与安装底面平行，剖分面的加工要保证平面度，装配后上下孔的同轴度要符合设计要求，不能出现错边。

　　这类轴承座在日常维护时，只需要拆开上盖就可以检查轴瓦的磨损情况，磨损超限时只需要更换轴瓦即可，不需要拆卸整根轴和轴上的联轴器、齿轮等部件，对于连续生产的产线来说，能大幅缩短停机维护时间，这也是它在重载工业场景里长盛不衰的核心原因。设计时还要考虑密封结构，在轴承座的两端加装密封端盖，防止外界的粉尘、水汽进入轴瓦配合面，同时也能防止内部的润滑脂泄漏，延长轴瓦的使用寿命。
