滚轮摆杆式微动行程检测开关结构

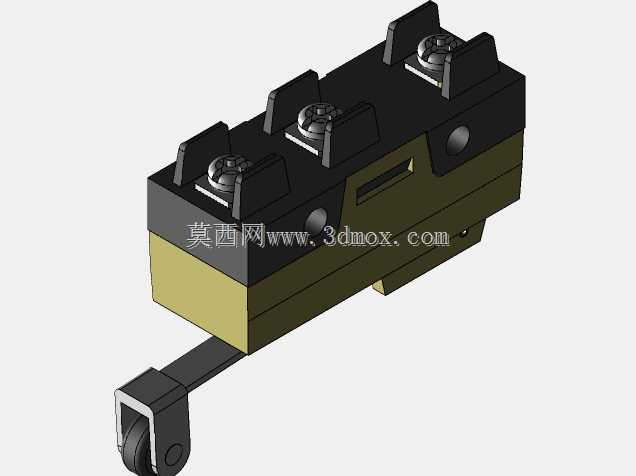

　　这款滚轮摆杆式微动开关，是工控回路里最常见的小体量信号触发部件，平时在轻工自动化生产线、小型机床操作机构、家电安全联锁回路里都能见到它的身影，核心作用是把机械位移量快速转换成通断明确的电信号，给控制系统传递位置到位、行程超限、机构触发的判定依据。从结构设计逻辑来看，这款开关采用上下分层的壳体布局，上部是三个螺钉压接的接线端子区域，每个端子都带独立的隔挡凸台，避免接线时导线外露引发的极间短路，接线螺钉选用的是标准十字盘头规格，适配常规电工螺丝刀操作，接线时不需要特殊工装就能完成导线压接，现场装配效率很高。下部的壳体做了橄榄绿的绝缘包覆，侧面预留的圆形凹点是壳体铆接定位点，上下壳体通过过盈铆压实现密封，能阻挡日常工况下的粉尘、

　　少量飞溅液体进入开关内部，适配多数普通工业车间的使用环境。伸出的摆杆末端搭载了金属包胶滚轮，这个设计是为了降低触发过程中的摩擦阻力——当运动机构触碰到滚轮时，滚轮会随机构运动方向自转，不会和触发件产生硬摩擦剐蹭，既减少了摆杆本身的磨损，也让触发动作的力反馈更顺滑，不会出现卡滞导致的信号延迟。开关的触发行程设计得很短，内部采用瞬动式触点结构，只要摆杆被压到设定的触发角度，内部触点就会快速完成跳变，不会因为机构移动速度慢出现触点拉弧、接触不良的问题，这也是微动开关能在高频触发场景下长期稳定工作的核心设计点。从安装边界来看，这款开关的本体宽度控制在窄体尺寸范围内，底部预留了两个标准安装孔位，孔距符合通用微动开关的安装规范，

　　不管是替换旧设备上的同规格开关，还是在新设计的设备里预留安装位，都不需要额外做安装板的定制加工，能直接适配通用的安装支架。摆杆的初始角度做了限位设计，自然状态下滚轮处于固定的初始位置，触发时的摆动角度控制在合理区间，不会因为超程按压导致摆杆弯折、内部弹簧失效。在实际选型应用里，这类开关常被用在输送线的工件到位检测、设备安全门的联锁触发、气缸行程的两端限位、电动工具的操作触发这些场景，因为本身结构紧凑，不需要太大的安装空间，哪怕是在狭小的设备腔体里也能布置。设计三维模型的时候，特意还原了端子隔挡、壳体铆接点、滚轮包胶层、摆杆连接轴这些细节结构，不管是做设备的整体装配干涉检查，还是做电气布线的路径模拟，都能直接调用这个模型完成布局，

　　不需要再对模型做二次简化修正。开关的接线端朝向做了优化，上部的接线空间预留了足够的导线弯曲半径，接完线之后导线不会和周边的金属结构件产生挤压，避免长期震动下导线绝缘层破损。滚轮的材质选用耐磨包胶材质，在和金属触发件反复接触的过程中不会产生明显的异响，也不会刮伤触发件的表面镀层，适合用在对噪音控制有一定要求的民用设备、办公自动化设备里。内部的触点支持常规的小电流控制回路，不需要额外加中间继电器就能直接给PLC输入点传递信号，简化了外围回路的设计。在做设备结构设计的时候，这类微动开关的触发位置需要预留0.5-1mm的超程余量，既保证开关能可靠触发，也不会因为长期超程按压导致内部弹簧疲劳失效，这个模型里的摆杆摆动角度范围完全匹配实际产品的参数，在做运动仿真的时候可以直接设定触发阈值，模拟真实的动作逻辑，提前排查安装位置是否合理，避免实际装配时出现触发不到位或者开关被压坏的问题。
