100x50规格工业框架用铝型材截面结构

　　在非标自动化设备搭建、生产线机架组装、检测设备外框防护这类场景里，铝型材一直是优先选用的结构基材，相比焊接方管，它无需焊接、拆装调整灵活、表面氧化层耐腐蚀，后期改造成本极低，这也是目前各类工业设备框架大量采用铝型材的核心原因。这款截面规格为100x50mm的铝型材，属于中型偏重承载的框架用材，适配的场景覆盖了输送线侧梁、设备主机承重框架、大型防护栏立柱、工作台主支撑等对结构刚度有一定要求的部位，相比小规格40系列、30系列型材，它的截面惯性矩更大，同等跨度下的扰度变形量更小，能承受更高的静载与动载冲击。

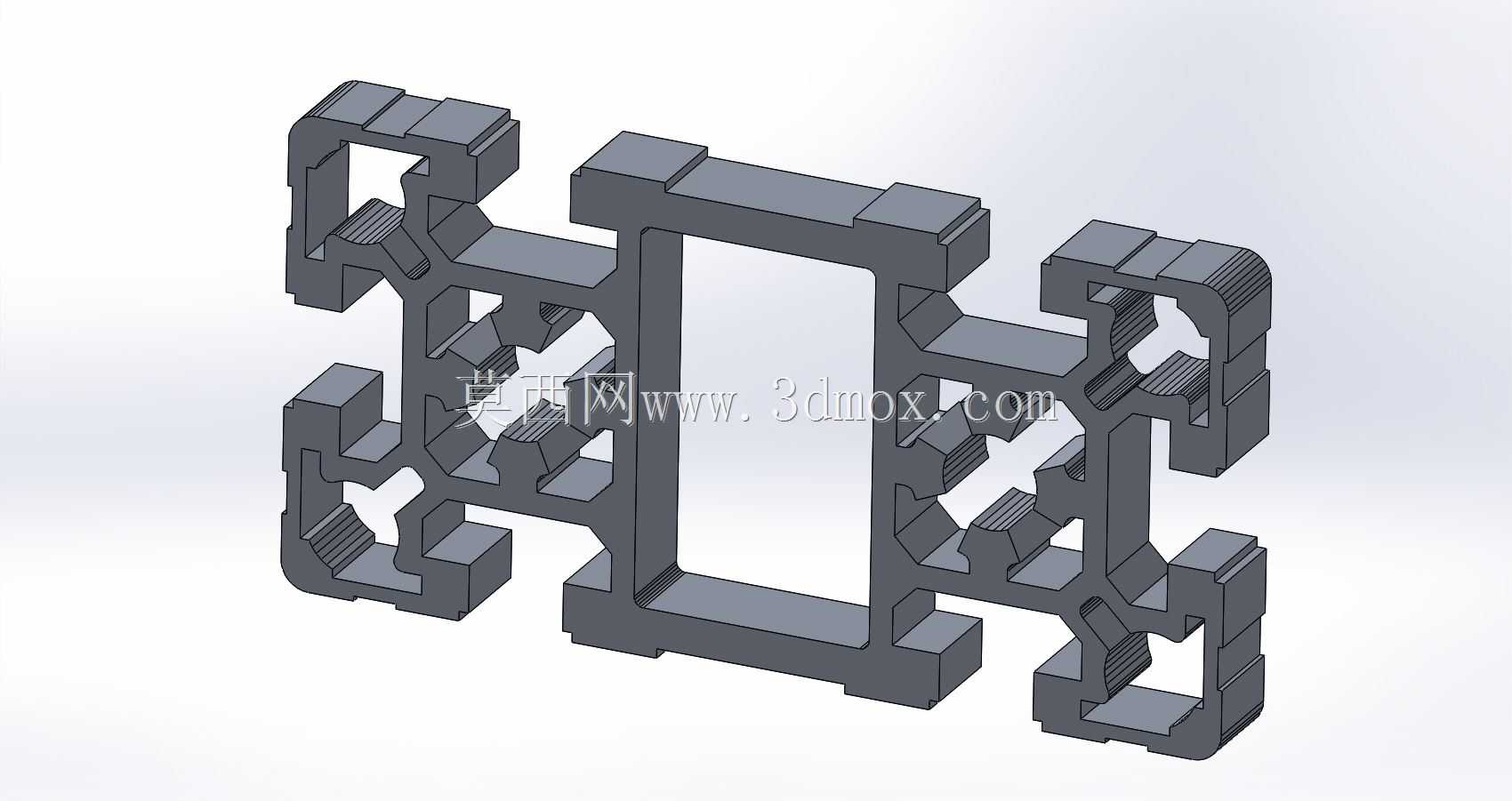

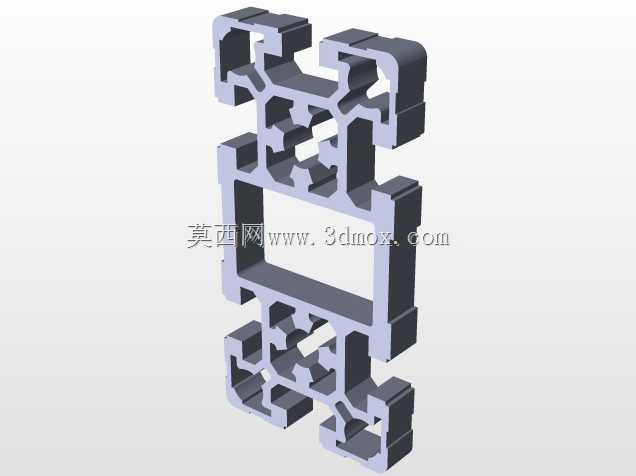

　　从截面结构来看，这款型材采用了多腔室对称设计，两侧对称布置的T型槽道是标准的工业铝型材槽口，可直接适配配套的T型螺栓、法兰螺母，不需要额外打孔攻丝，安装时只需要将螺母预置进槽道内，滑动到对应连接位置锁紧即可，能大幅缩短现场装配的周期。中间的大尺寸矩形空腔一方面是为了降低型材整体的米重，控制材料成本，另一方面也可以作为走线路径，将设备的电源线、传感器信号线从空腔内布设，避免线路外露造成的剐蹭、积尘问题，同时也能让整体设备外观更整洁。

　　设计这类型材截面的时候，首先要考虑的是挤压工艺的可行性，壁厚要保持均匀，避免出现壁厚突变导致挤压成型时出料变形、冷却后应力集中开裂的问题，这款型材的各部位壁厚保持了一致的设计，所有转角位置都做了工艺圆角过渡，既符合铝挤模具的加工要求，也能减少应力集中点，提升型材整体的抗扭、抗弯性能。槽道的尺寸是按照通用工业铝型材的配套标准设计的，能和市面上常规的角码、连接件、端盖、脚轮安装座等配件完全兼容，用户选型时不需要单独开模定制配件，直接采购标准件就能完成组装，大幅降低了采购与维护成本。

　　在安装边界上，这款型材的截面外轮廓尺寸为100mm宽度、50mm厚度，选型时需要预留出连接件的安装空间，比如采用直角角码连接时，角码会占用型材端部约20mm的槽道空间，设计框架整体尺寸时需要把这部分余量计算进去，避免出现整体尺寸超差的问题。如果是用作输送线的侧梁，需要配合对应的线性导轨安装时，型材的上表面平面度满足常规导轨安装的基准要求，不需要额外加装安装铝板，直接将导轨锁附在型材表面的槽道上即可，当然如果是对导轨直线度要求极高的高精度运动场景，还是建议在型材表面加装铣平的安装板来补偿铝型材本身的直线度误差。

　　日常设备维护中，这类铝型材的表面阳极氧化层硬度较高，正常车间环境下使用不会出现锈蚀问题，只需要定期清理槽道内堆积的切屑、灰尘即可，避免杂物卡入槽道导致配件无法滑动安装。如果需要在型材上加装钣金门板、亚克力防护板，也可以直接利用槽道安装嵌条，将板材卡入嵌条内完成固定，不需要额外钻孔固定板材，拆装非常方便。对于需要频繁调整工位的生产线来说，这种型材搭建的框架可以随时拆解重组，材料的重复利用率能达到90%以上，远高于焊接钢结构的复用率，长期来看能有效降低企业的产线改造成本。

　　在承载能力方面，单根1米跨度的该款型材作为简支梁使用时，中部可承受的静载能满足多数中型设备的安装需求，比如搭载视觉检测模组、小型移栽机构都不会出现明显的下挠变形，如果需要更高的承载，也可以通过在型材空腔内加装钢制衬套、或者多根型材拼接的方式来提升整体刚度，适配更重的负载场景。型材两端的端面可以安装配套的端盖，既可以避免空腔内进入杂物，也能提升整体外观的整洁度，底部安装脚杯或者脚轮时，只需要在端面预置对应的连接板，直接锁附即可，不需要复杂的加工工序。
