工业框架用多规格挤压铝型材结构设计

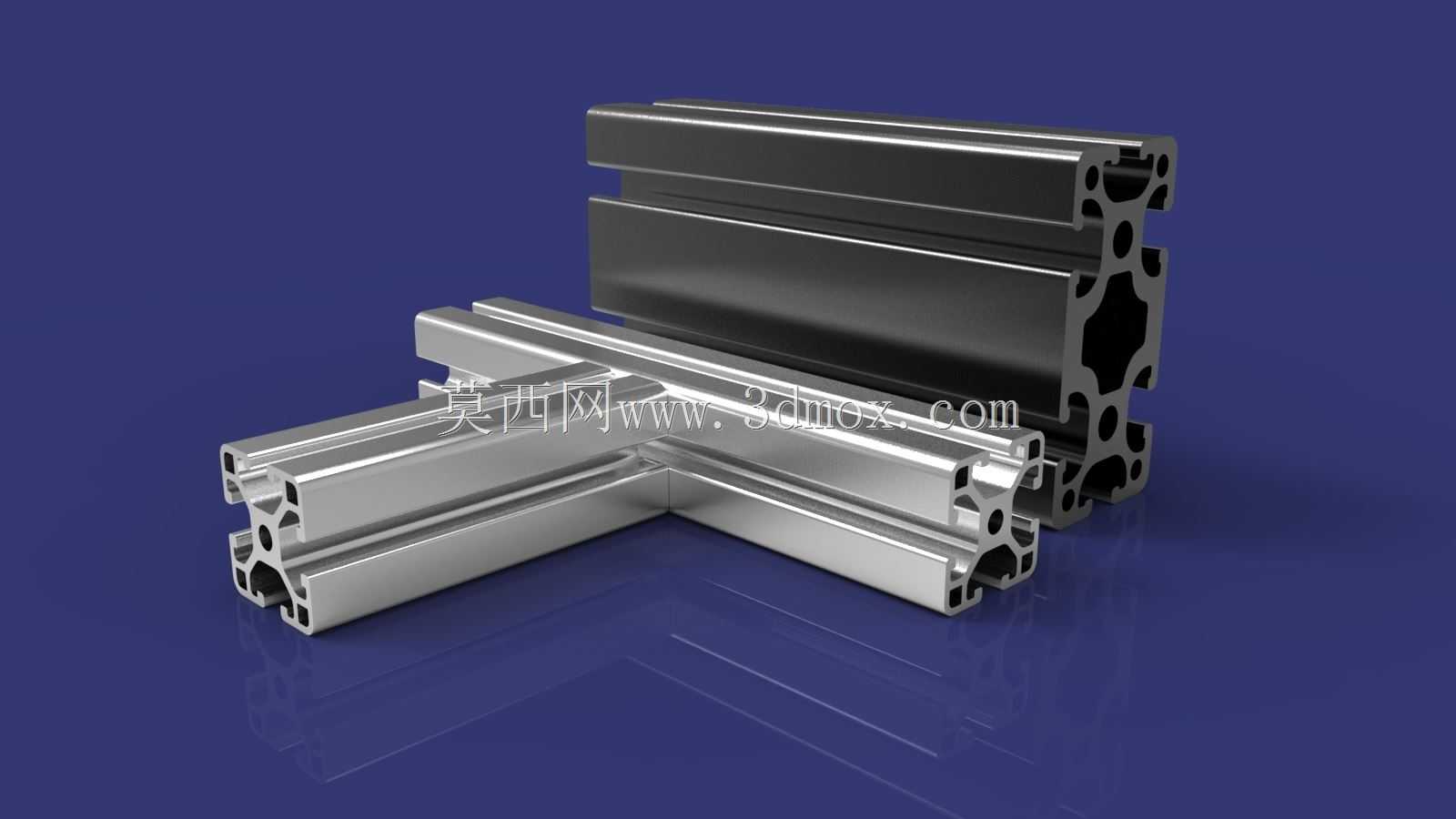

　　在非标自动化设备、生产线防护围栏、检测设备机架、物料周转台架的搭建场景中，挤压铝型材是替代传统焊接钢机架的核心结构件，这类型材通过模具热挤压成型，截面自带标准化的安装槽道，无需焊接即可完成快速拼装，能大幅缩短设备交付周期，也方便后期产线调整时的结构拆解与改造。本次呈现的几款不同截面规格的铝型材，覆盖了从轻载物料架到重载设备基座的不同承载需求，设计阶段首先围绕不同工况的载荷边界做截面力学核算：小截面银白阳极氧化型材适用于传感器安装支架、小型设备操作面板挂架这类低载荷场景，槽道尺寸适配M5规格的T型螺栓，单根型材跨度600mm时的静载挠度可控制在0.2mm以内，满足精密检测工位的安装精度要求；黑色氧化的大截面型材则针对重载设备基座设计，

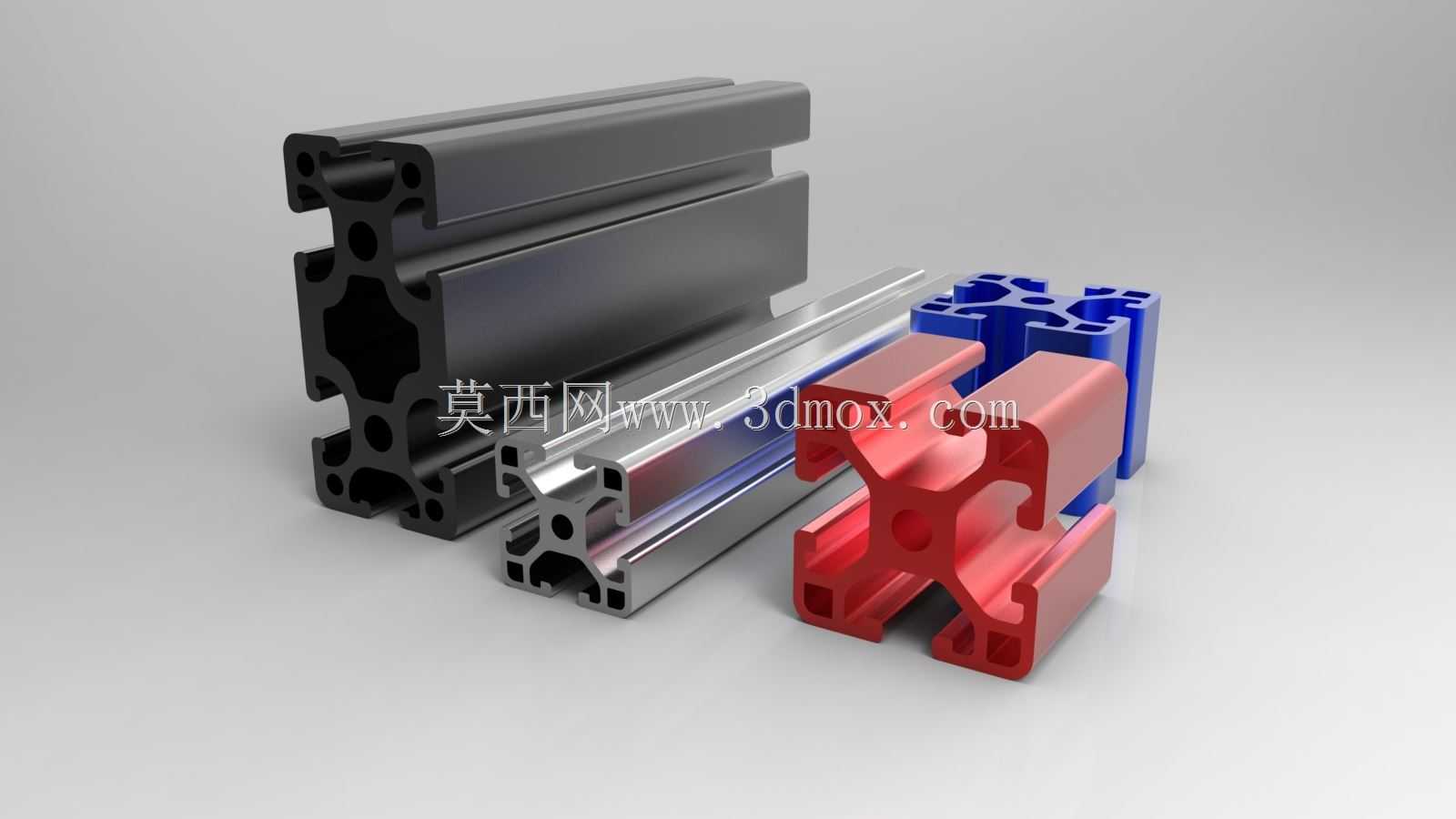

　　截面内部设置多道加强筋结构，中心区域的中空腔可走设备线缆与压缩空气管路，兼顾结构强度与管线收纳功能，单米重量控制在合理区间，避免机架整体过重增加楼层载荷负担。红、蓝两款彩色氧化型材多用于产线功能分区的围栏搭建，不同颜色可快速区分设备维护区、操作区、物料存放区的边界，无需额外粘贴标识牌，提升车间现场的可视化管理水平。从设计思路来看，这类铝型材的槽道尺寸严格遵循行业通用的安装标准，T型槽的开口宽度、槽底深度、槽道间距都做了统一适配，不同规格的型材之间可通过配套的角码、螺栓、端盖完成连接，不需要针对连接位置做二次机加工，仅需按照设计长度切割型材即可完成装配。安装边界上，型材的端面垂直度公差控制在0.1mm以内，

　　拼接后整架的平面度误差可控制在每米0.3mm以内，满足自动化设备对安装基准面的精度要求；型材表面的氧化膜厚度达到10μm以上，在常规车间环境下具备良好的耐锈蚀能力，不需要额外做喷漆防锈处理，后期维护仅需擦拭表面灰尘即可。在实际设备搭建中，这类铝型材的槽道可灵活安装脚轮、调平地脚、铰链、门锁、传感器安装座等配套配件，不需要在型材表面打孔焊接，调整配件位置时仅需松开T型螺栓即可滑动调整，对于需要频繁迭代调整的实验类设备、小批量定制产线来说，这种灵活的装配特性可大幅降低结构改造成本。针对不同的安装场景，型材的连接方式也做了对应适配：直角连接位置采用内置角码的隐藏式连接，外观整洁无突出连接件，不会剐蹭操作人员衣物；

　　重载连接位置则采用外置高强度角码配合双螺栓固定，可承受大负载下的冲击载荷，避免设备运行过程中机架出现晃动。型材截面的中空结构除了走管线之外，还可在腔体内嵌入螺母条，用于安装设备台板、电气安装板等部件，安装位置可沿型材长度方向任意调整，适配不同尺寸的设备部件安装需求。
