15齿渐开线直齿啮合齿轮三维设计

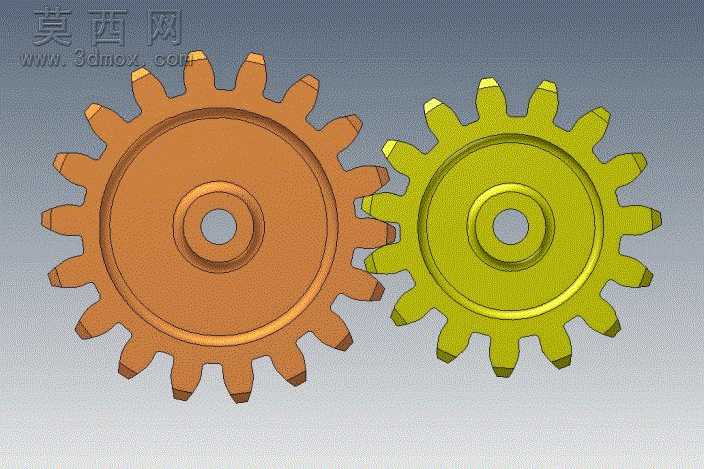

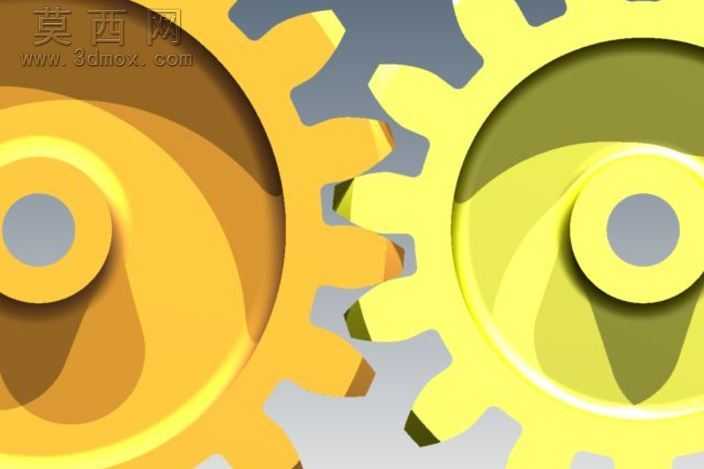

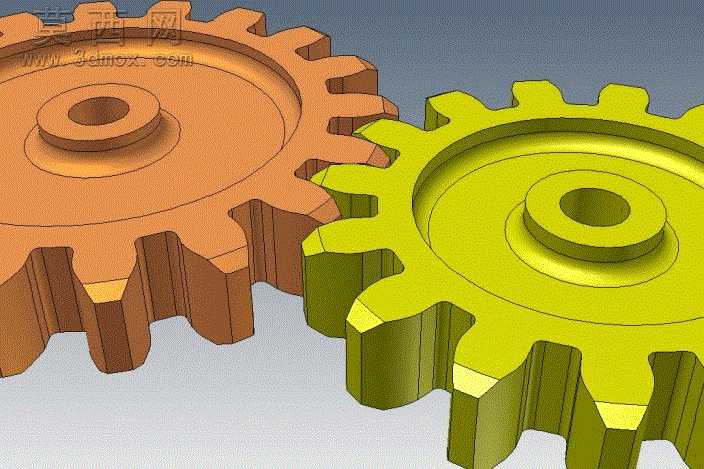

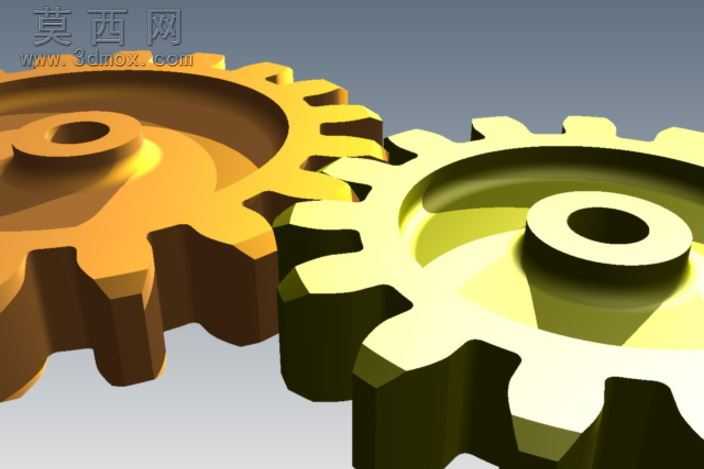

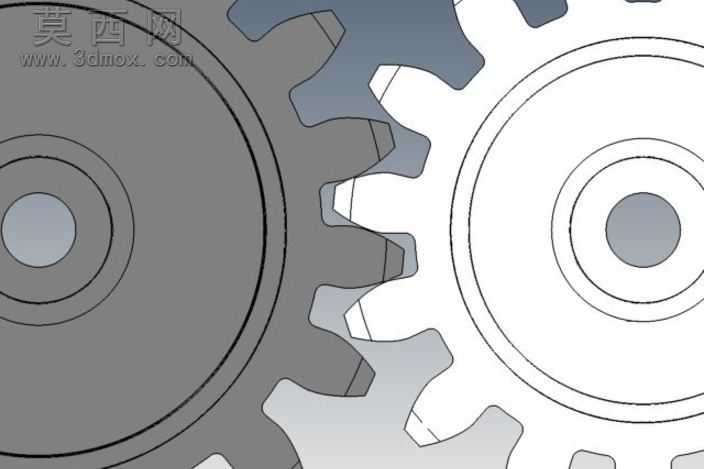

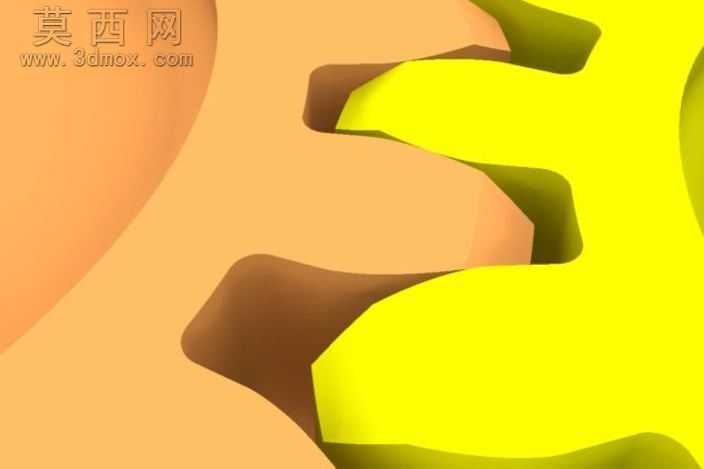

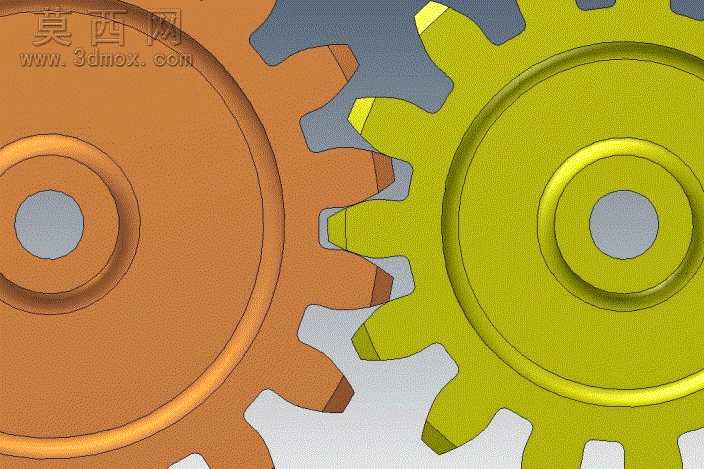

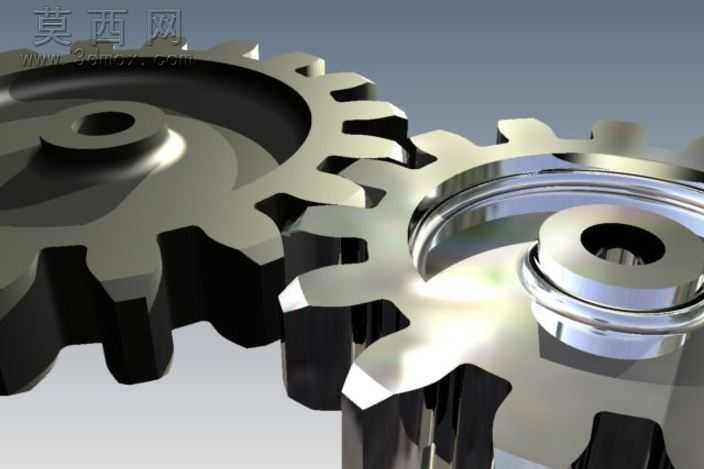

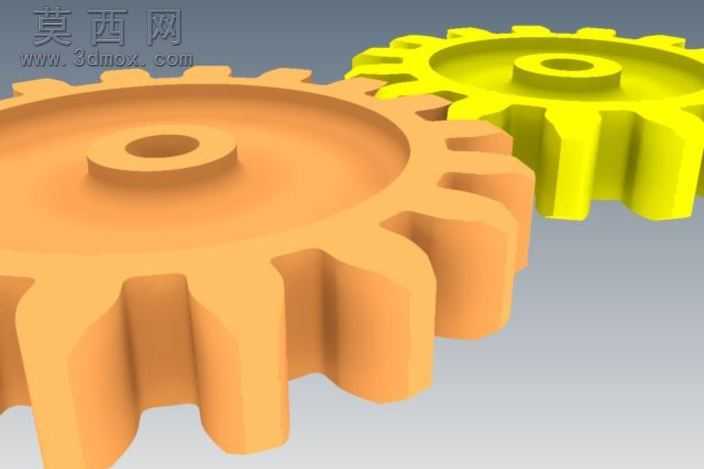

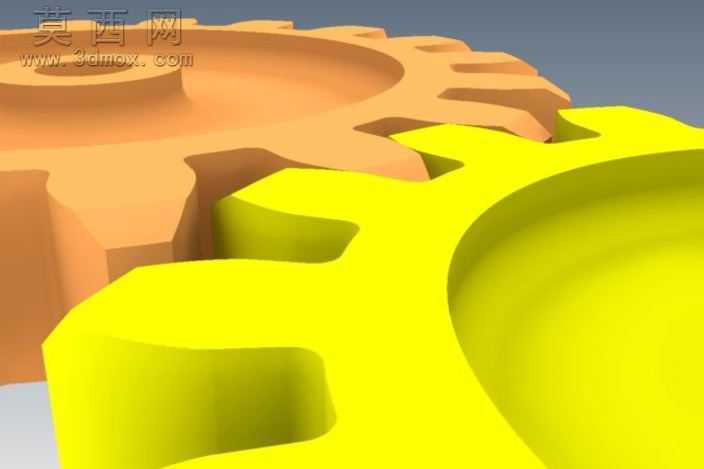

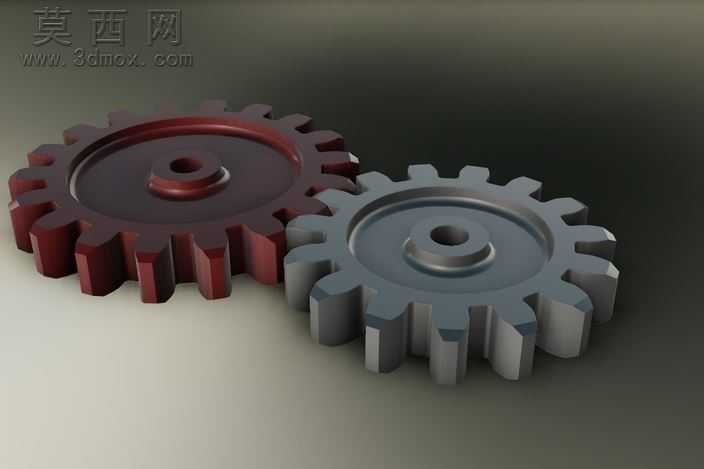

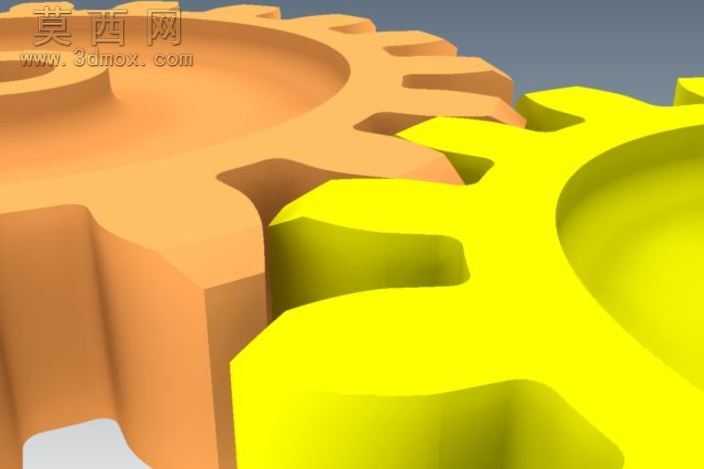

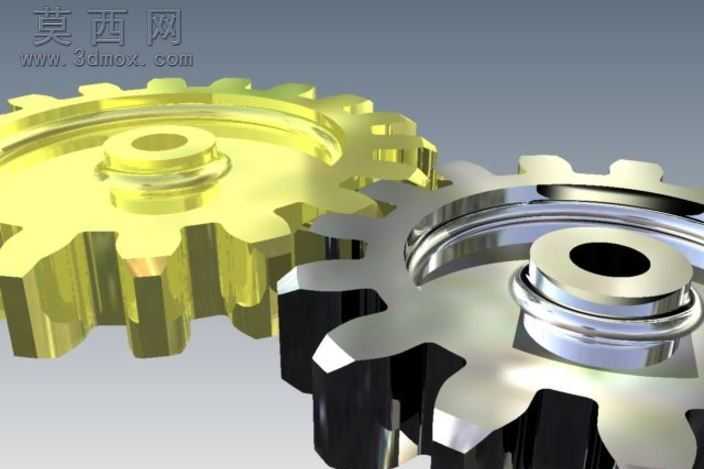

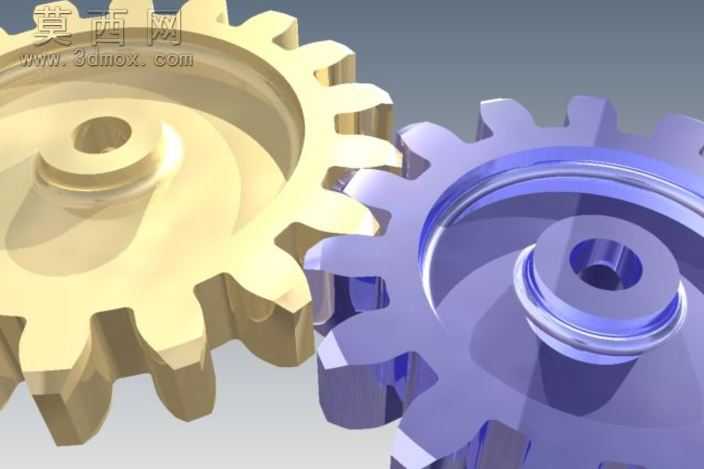

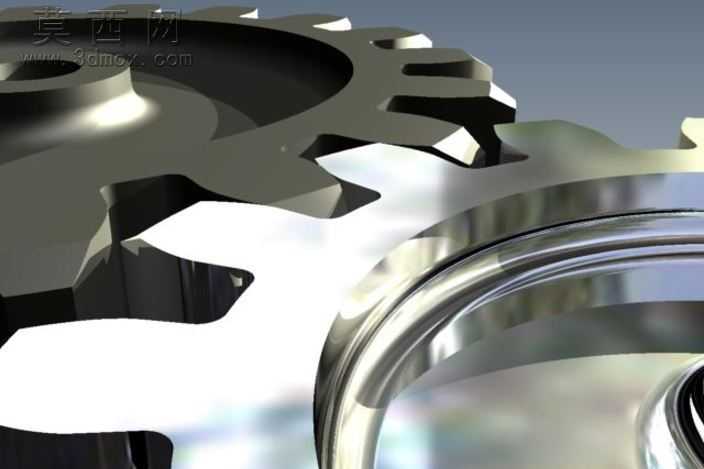

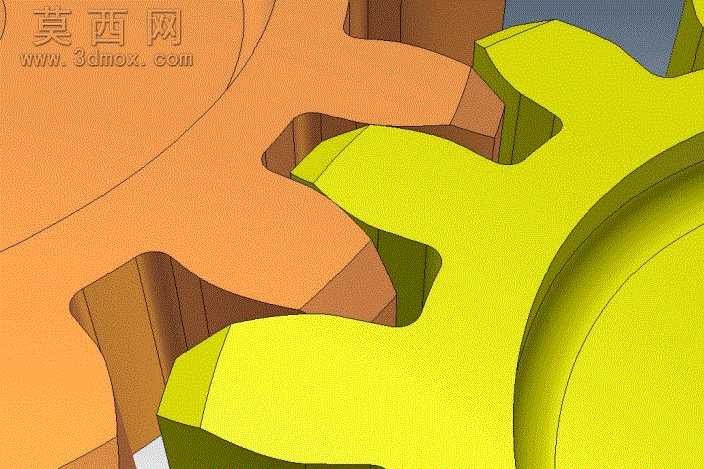

本作品为15齿渐开线直齿啮合齿轮的三维设计成果，设计过程中采用Excel完成渐开线齿形的参数化坐标计算，再将计算得到的齿廓坐标点导入AutoCAD完成齿形曲线的精准绘制，最终通过三维建模软件完成齿轮的实体构建与啮合装配验证。建模阶段严格遵循渐开线圆柱齿轮的齿廓生成原理，以基圆作为渐开线的生成基准，通过参数化计算得到不同展角对应的齿廓点位，确保齿形曲线的连续顺滑，无拐点、无畸变，完全符合渐开线齿轮的啮合传动特性。模型完整还原了直齿圆柱齿轮的结构特征，包含齿顶圆、齿根圆、分度圆等关键结构基准，齿根过渡部分采用标准圆角处理，有效避免应力集中问题，提升齿轮的实际承载能力。材质渲染阶段，两个啮合齿轮分别采用暖橙色与亮黄色的金属质感材质，还原了机械加工金属零件的表面质感，通过光影效果清晰呈现齿面的曲面形态与啮合部位的配合关系，直观展示齿轮啮合时的接触状态。设计过程中重点验证了渐开线齿形的啮合正确性，确保两个齿轮在啮合传动时能够保持恒定的传动比，齿面接触顺滑无卡滞，符合直齿轮传动的设计规范。该齿轮模型可用于机械原理教学演示、齿轮传动结构设计参考、小型传动机构的方案验证等场景，其参数化的齿形生成方法也为同类渐开线齿轮的快速设计提供了可复用的思路，设计者通过跨软件协同的方式，将表格计算的精准性与CAD软件的曲线绘制、三维建模能力结合，解决了渐开线齿形精准建模的难点，保证了模型的几何精度与工程实用性，能够直观展现渐开线齿轮的啮合原理与结构特征。
