多组啮合蜗轮蜗杆传动结构设计

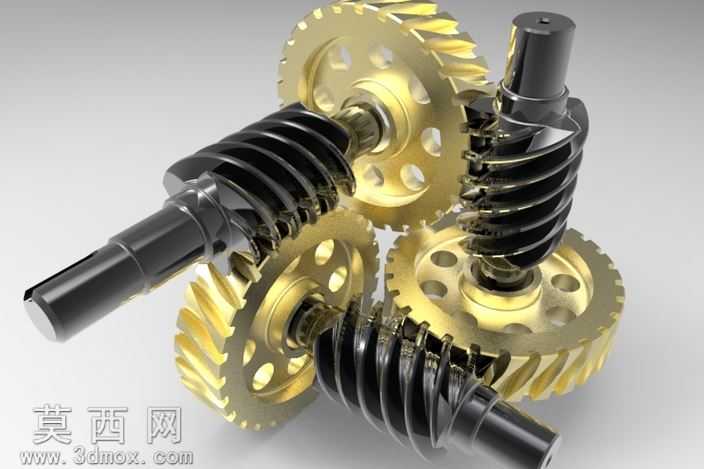

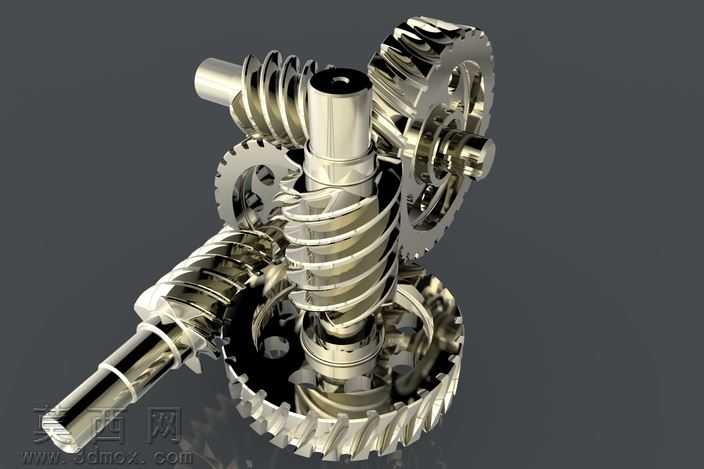

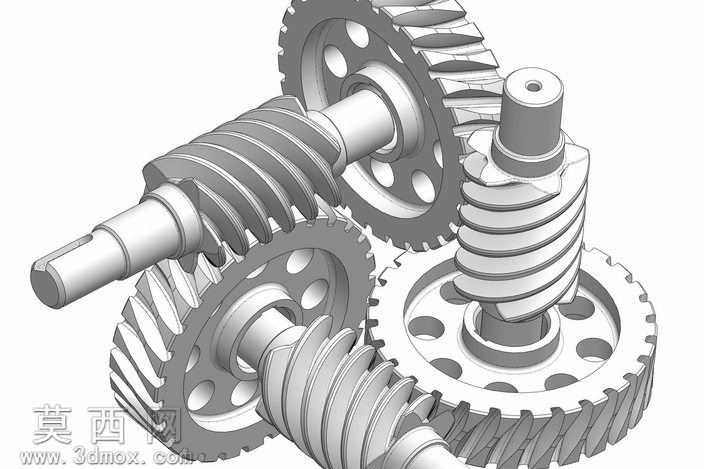

本作品为多组联动的蜗轮蜗杆传动结构三维设计，建模过程中对传统单组蜗轮蜗杆副进行了拓展组合，采用简化建模思路，省略了非核心的轴承、外部 housing 等附属部件，将设计重心完全聚焦于蜗轮蜗杆的啮合齿形、轴系配合与多组传动副的联动逻辑呈现。建模阶段首先完成单头蜗杆的齿形参数化构建，依据传动比匹配对应蜗轮的齿廓参数，保证蜗杆齿面与蜗轮轮齿的共轭啮合精度，避免出现传动干涉、齿面错位的问题；随后依次完成三组蜗杆与对应蜗轮的轴系布局，调整各传动副的空间排布角度，让多组蜗轮蜗杆形成连贯的动力传递链路，动力从输入端蜗杆接入后，可依次通过多组啮合副完成多级传动，直观呈现蜗轮蜗杆机构大传动比、传动平稳的核心特性。材质渲染上采用统一的金属哑光材质模拟钢制传动部件质感，对齿面啮合区域做了轻微的光影强化处理，清晰展示轮齿的接触状态与齿形细节，轴段部分做了轴肩、安装位的细节刻画，还原真实传动轴的结构特征。设计过程中对传动比做了匹配计算，对应参数标注的传动比数值，验证了多组蜗轮蜗杆串联后的总传动比逻辑，确保结构的传动合理性；同时对轮齿做了轻量化的孔位设计，在保证轮体结构强度的前提下降低部件自重，符合机械传动部件的轻量化设计思路。整体模型完整还原了多组蜗轮蜗杆联动的结构形态，清晰展示了这类传动机构的空间布局、啮合方式与动力传递路径，可用于机械原理教学演示、传动方案参考以及相关非标传动设备的设计参考，帮助设计者直观理解蜗轮蜗杆传动的组合应用方式与结构特点。
