可3D打印简易曲柄活塞引擎教学玩具

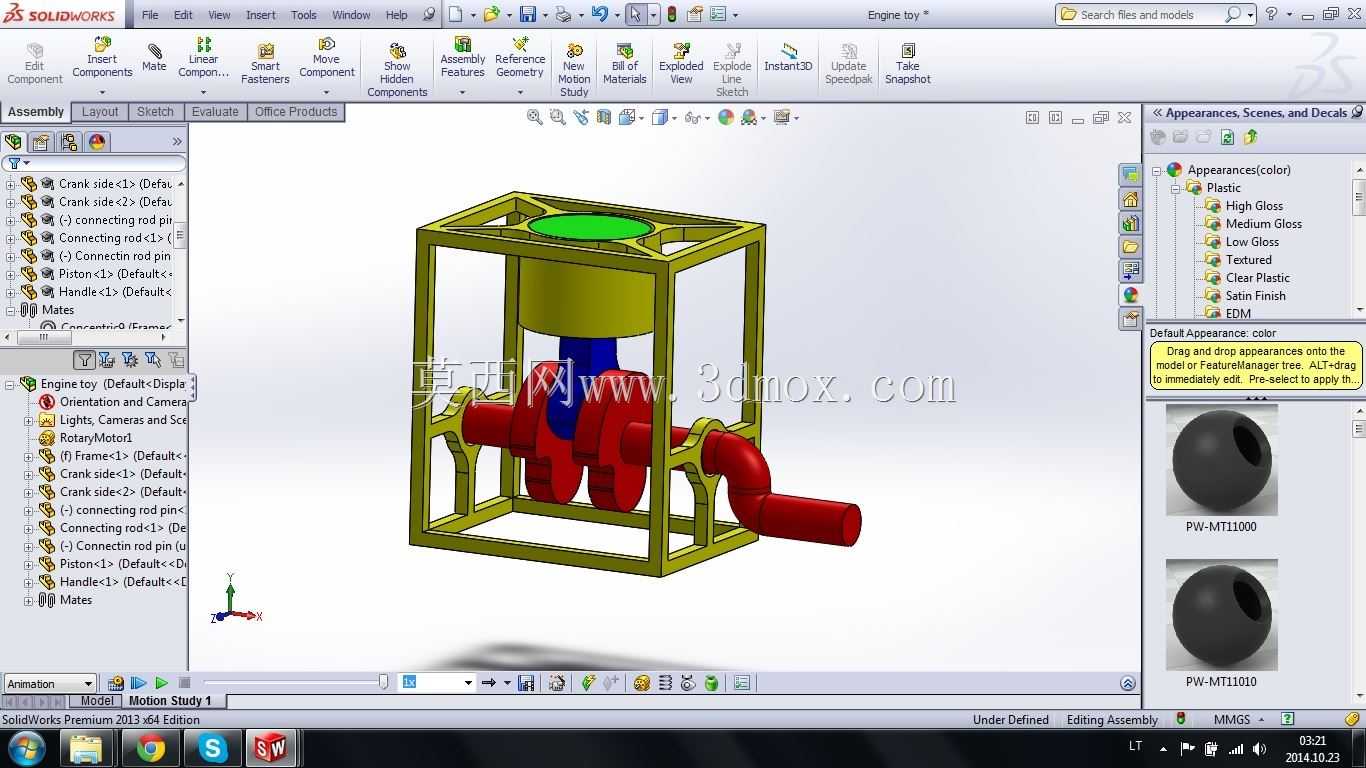

　　这款结构件的设计初衷是面向机械原理入门教学场景，填补低门槛动力结构演示教具的空白，区别于工业级发动机的复杂油路、冷却系统与高精度配合要求，整体做了大幅简化，所有零件均采用无支撑或少支撑的结构设计，适配桌面级FDM3D打印机的加工能力，无需复杂后处理即可完成组装。从实际使用场景来看，它既可以作为中小学科创课的动手组装套件，让学生在拼接过程中直观理解曲柄连杆机构将直线往复运动转化为旋转运动的核心原理，也能作为机械专业新生入门三维建模的练习参照，拆解每个零件的装配约束关系，掌握SolidWorks环境下自顶向下的装配设计逻辑。

　　结构设计上，外围采用框架式笼型支撑结构，四根立柱搭配上下两层边框形成稳定的安装基准，框架内部预留了足够的运动避让空间，避免活塞上下运动、曲柄旋转过程中出现干涉。核心运动单元包含三个部分：顶部的圆柱形活塞套作为运动导向，与框架上层的圆形安装位采用过盈配合固定，无需额外紧固件即可完成定位；活塞本体采用等直径圆柱设计，与活塞套之间预留0.2mm的配合间隙，适配3D打印的成型精度，保证往复运动顺畅无卡滞；下方的曲柄轴集成了偏心轮结构，与活塞下端的连杆通过销轴连接，曲柄轴两端架在框架下层的两个半圆形支撑槽内，侧向延伸出的摇柄作为动力输入端，手动转动摇柄即可带动活塞完成上下往复运动，完整复现内燃机核心的动力转换逻辑。

　　安装边界方面，整体框架的外形尺寸控制在100mm×80mm×120mm区间内，所有外露棱边均做了R2的圆角处理，避免组装过程中划伤使用者，完全满足教学玩具的安全要求。零件拆分逻辑充分考虑3D打印的工艺特性，所有零件的壁厚均设置为2mm，既保证打印后的结构强度，又不会过多消耗打印材料；没有设计倒扣、深腔等需要大量支撑的结构，每个零件都可以平放在打印平台上完成成型，打印完成后仅需去除少量支撑毛刺即可进行组装，整套结构的组装仅需6根直径3mm的短销轴，无需螺丝、胶水等额外连接件，依靠零件间的配合公差即可完成整体固定，降低了组装门槛。

　　从功能特性来看，它没有实际的动力输出能力，核心作用是直观演示曲柄连杆机构的运动关系，转动摇柄时可以清晰观察到活塞的行程与曲柄转角的对应关系，理解内燃机上止点、下止点的实际位置，相比平面示意图更具立体感与互动性。设计过程中特意规避了工业发动机的复杂辅助结构，去掉了气门、喷油、点火等非核心演示单元，把所有视觉重心集中在核心运动副上，让初次接触机械结构的使用者能够快速抓住动力转换的核心逻辑，不会被冗余结构分散注意力。同时框架侧面预留了拓展安装位，后续可以根据教学需求加装飞轮、气门演示组件等拓展模块，延伸教具的演示范围。
