户外立式交互式液晶触摸查询终端结构

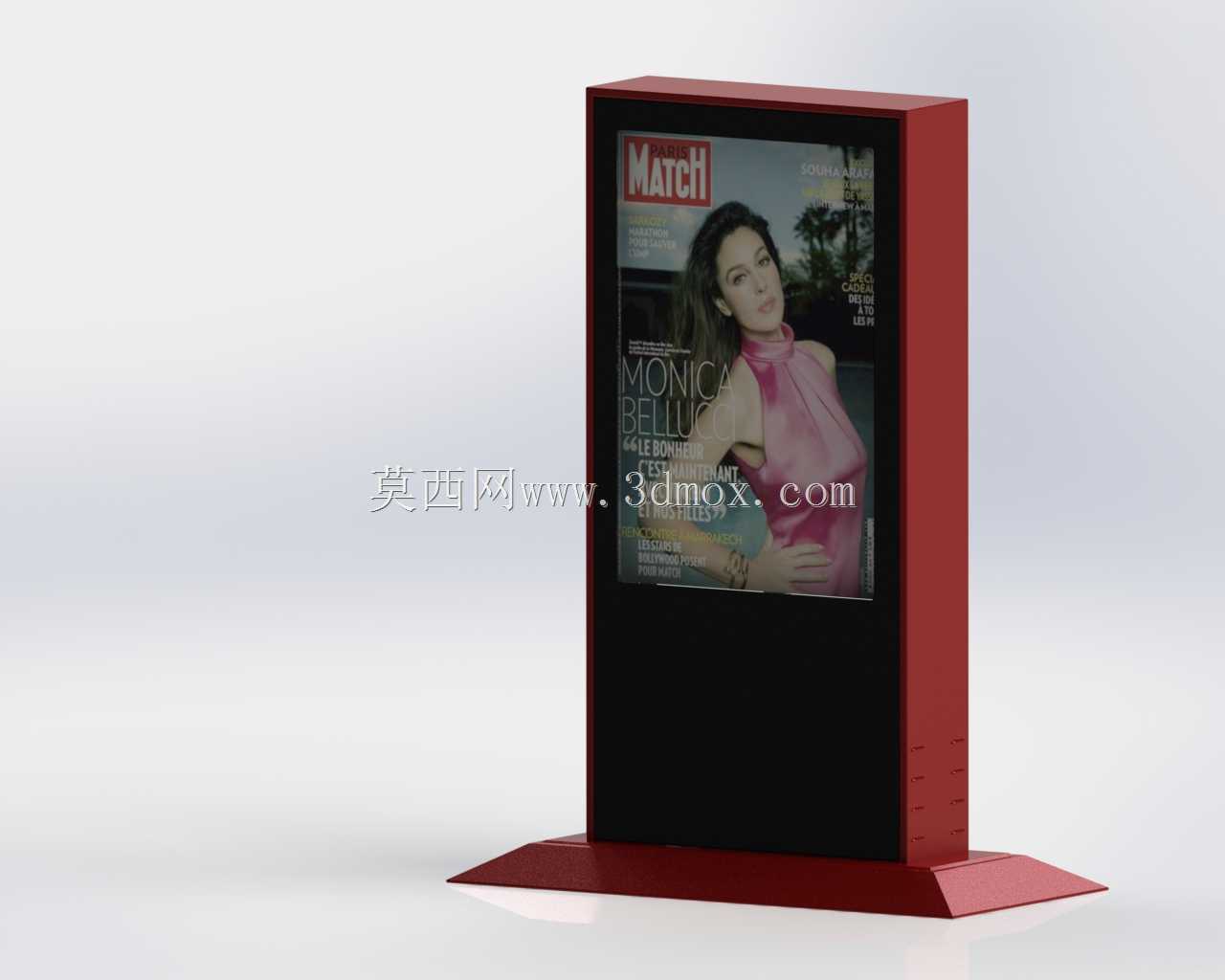

　　这类立式交互触控终端多部署在商圈步行街区、产业园区出入口、政务服务大厅户外区域、景区游客集散点这类半开放或全开放的公共场景，核心承担公共信息导览、办事流程指引、商业信息公示、便民查询服务这类面向公众的信息交互职能，和室内壁挂式显示终端不同，户外部署的机型从结构设计阶段就要兼顾防护性能、交互便捷性与环境适配能力。从结构组成来看，整机采用落地式一体化机柜设计，底部为外扩式梯形安装底座，底座边缘做了斜切过渡处理，既可以扩大整机与安装地面的接触面积，降低重心提升抗风稳定性，也能避免直角磕碰带来的公共安全隐患，安装时底座可通过膨胀螺栓与硬化地面直接固定，预留的安装孔位适配常规户外硬化铺装地面的施工标准，不需要额外做复杂的预埋基础，

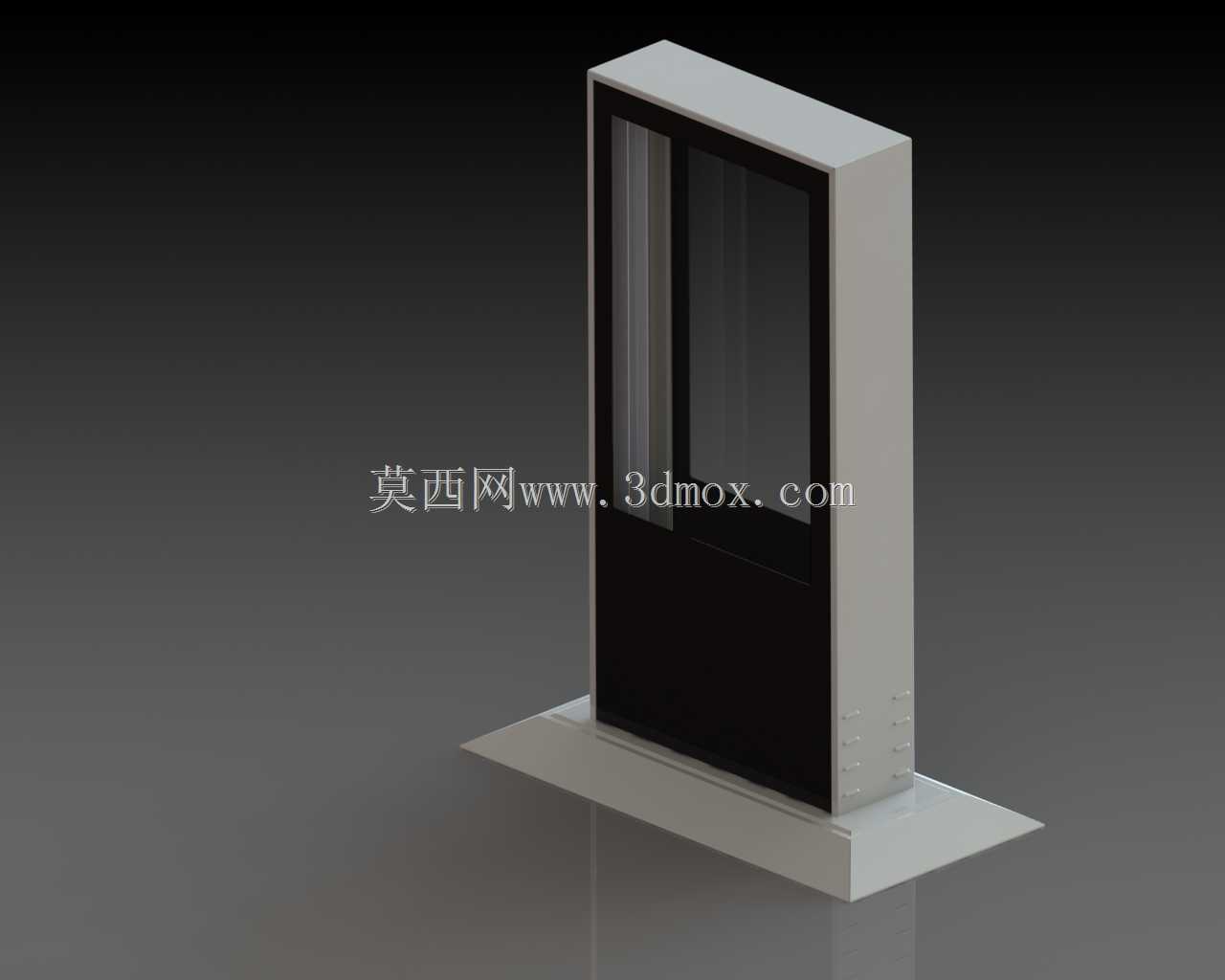

　　单台设备的安装作业面仅需预留略大于底座投影范围的平整硬化区域即可，设备背部预留检修门，门锁采用防水型三角锁结构，日常维护时不需要拆解整机正面结构，可直接从背部开启完成内部显示模组、触控组件、散热模块的检修更换。机身主体采用立式矩形箱体结构，外壳板材选用冷轧钢板做户外喷塑处理，红色外观涂层可根据部署场景的视觉需求调整配色，箱体的拼接缝隙全部做了防水胶条密封处理，满足户外露天部署的防雨防尘要求，正面上半区域为显示触控一体化模组安装位，模组嵌入箱体内部，表面覆盖钢化防护玻璃，既可以保护内部液晶面板不受外力磕碰损坏，也能减少户外强光下的屏幕反光，提升强光环境下的显示可读性。触控层采用电容式触控方案，支持多点触控操作，公众可直接通过点击、滑动屏幕完成信息查询、功能选择操作，不需要额外配备外接输入设备，屏幕下方区域为封闭箱体结构，内部可根据功能需求集成工控主机、散热模块、电源管理模块、可选配的打印模块或者刷卡模块，箱体侧面预留隐藏式通风散热槽，散热槽做了防雨折弯结构，避免雨水顺着通风槽进入设备内部，散热系统采用风冷与导热结合的方式，可在户外高温环境下维持内部元器件的工作温度在合理区间，避免夏季阳光直射下设备过热宕机。设计阶段需要重点考虑几个核心边界：首先是人机交互高度，屏幕中心区域距离安装地面的高度要适配多数成年人的直立视线高度，避免用户操作时需要过度仰头或者弯腰，触控操作的有效区域要覆盖成年人站立时手臂自然抬起的舒适操作范围，

　　底部的封闭箱体高度要避开用户站立时的腿部碰撞区域；其次是户外环境适配，除了基础的防水防尘密封设计，还要考虑低温环境下的屏幕加热需求、高湿度环境下的内部防凝露结构，以及雷电天气下的接地防护结构，整机的接地端子直接与安装基础的接地网连通，避免雷击损坏内部电子元器件；另外是公共场景下的防破坏设计，外露的结构件全部采用防拆螺丝固定，正面的防护玻璃采用高强度钢化夹胶玻璃，即使受外力冲击碎裂也不会飞溅伤人，机身的边角全部做圆角过渡处理，避免人流密集场景下磕碰造成人员受伤。从三维建模的角度来看，这类设备的结构建模需要重点把控几个配合公差：显示模组与箱体安装位的配合间隙要控制在合理范围，既要保证模组安装固定的可靠性，也要预留热胀冷缩的形变余量，

　　避免户外温差变化导致模组挤压损坏；防水胶条的安装槽尺寸要匹配胶条的压缩量，保证箱体闭合后胶条的压缩率处于密封要求的合理区间，既不会因为压缩量不足导致防水失效，也不会因为压缩量过大导致检修门无法正常闭合；底座的安装孔位要与常规的户外安装膨胀螺栓尺寸匹配，孔位周边做加强筋处理，避免设备受外力碰撞时底座变形。这类终端的功能扩展性较强，在基础的显示触控功能之外，可根据实际部署场景的需求加装摄像头、二维码扫描模块、NFC读卡模块、热敏打印模块，对应的结构预留位在初始建模阶段就可以做通用化设计，不需要针对不同功能需求重新开模，只需要在对应预留位更换对应的功能模块面板即可，大幅降低不同场景下的定制化生产成本。
