通用门调节级断路装置结构设计

　　在工业设备舱门、防护隔断门、大型机柜检修门的日常运维场景中，这类调节级断路构件承担着门体启闭行程限位、到位锁止、异常受力断路保护的核心作用，区别于普通门闩或锁扣，它需要兼顾调节精度与过载脱开的双重功能，避免门体受外力冲击时连带损坏门框铰接结构或内部密封组件。从实际使用场景来看，这类构件常应用在有启闭行程调节需求的重载工业门上，比如大型空压站的隔音密封门、生产线旁的安全防护隔断门、重型设备的检修舱门，这类门体往往存在安装公差累积、长期使用后铰链磨损下沉的问题，需要配套可微调的锁止断路结构，来补偿安装与磨损带来的位置偏差，保证门体关闭后密封面均匀贴合，同时在门体受到超过阈值的外力拉扯或撞击时，结构内部的调节螺纹副能触发脱开动作，

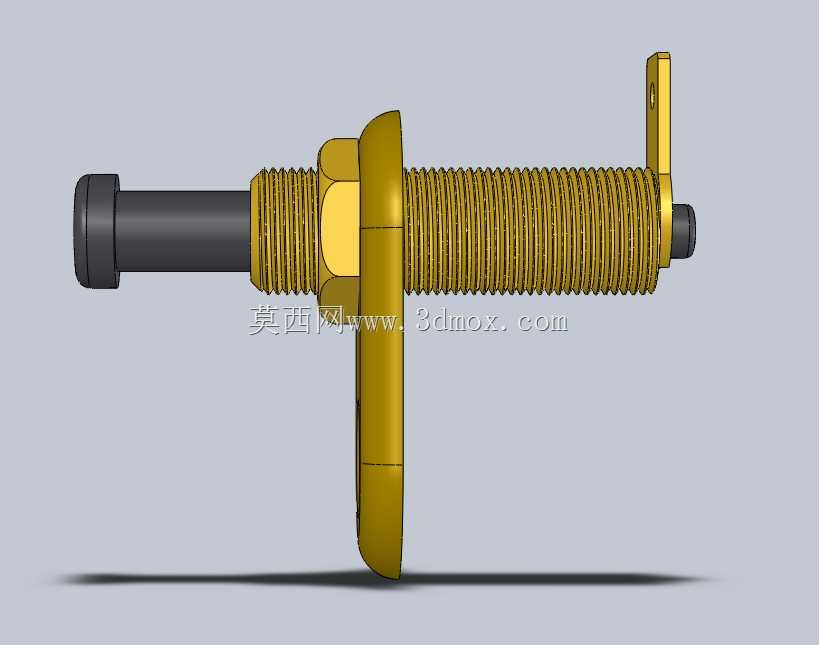

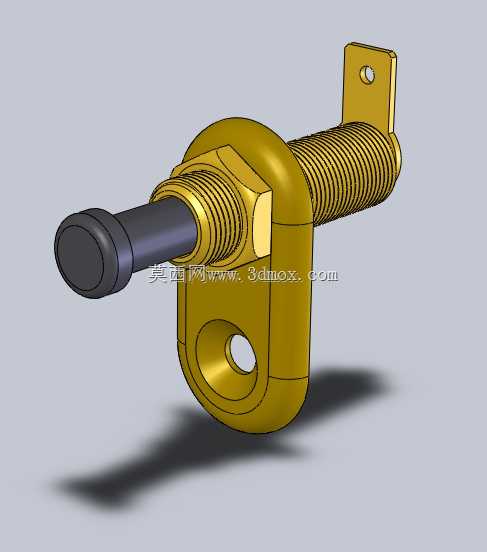

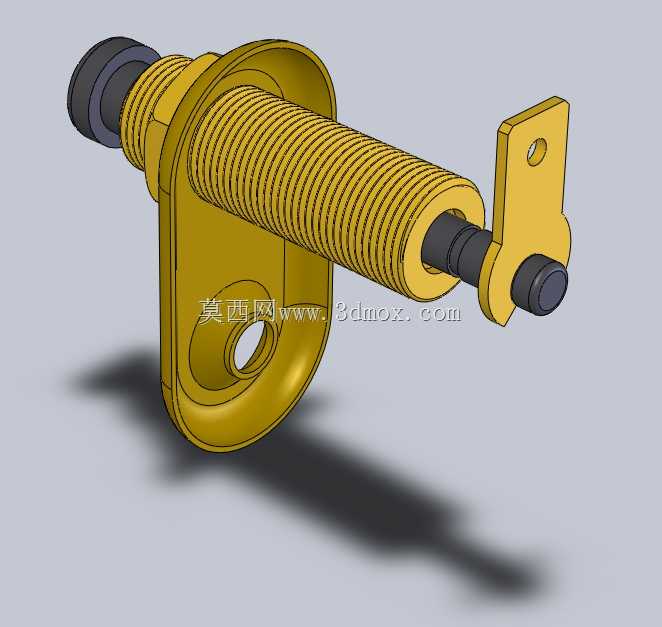

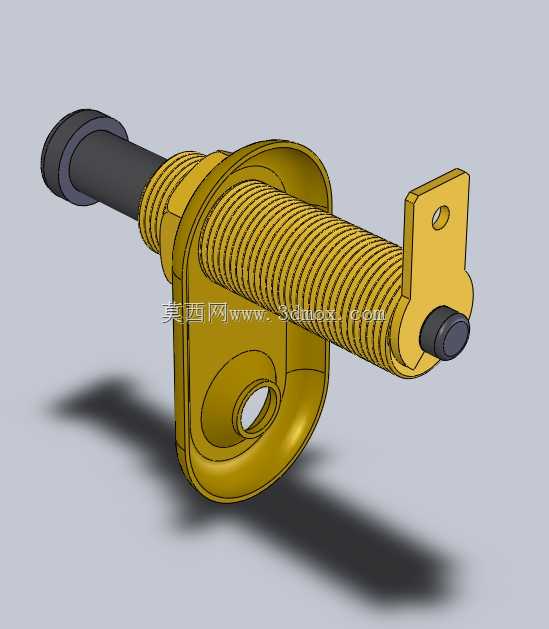

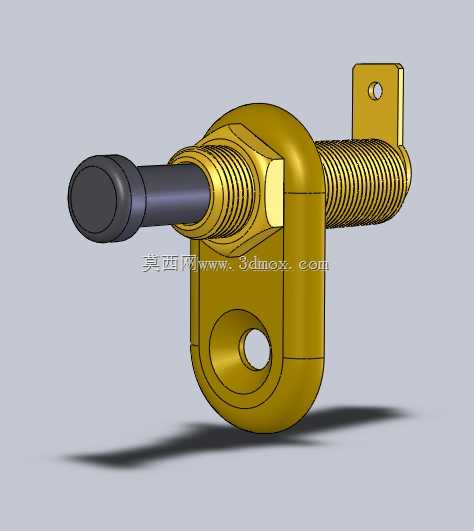

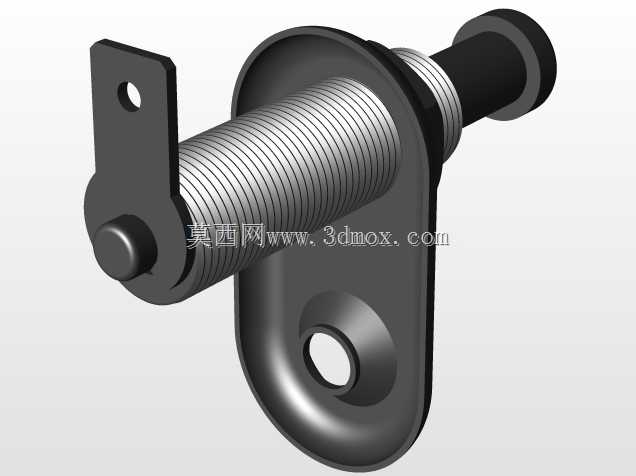

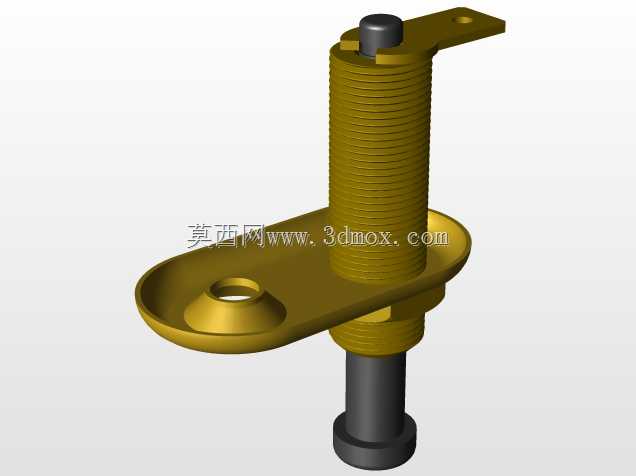

　　避免硬性连接导致的构件断裂、门框变形。从结构设计逻辑来看，整个构件采用弯座式主体作为承载基体，弯座下端的通孔用于与门体侧的安装座铰接，让整个构件可以绕铰接轴小幅摆动，适配门体关闭过程中的角度变化；弯座一侧伸出的带螺纹长杆用于穿入门框侧的固定卡扣内，通过杆上的锁紧螺母调整旋入深度，以此控制门体关闭后的压紧量，调整范围可以覆盖常见的3到8毫米安装间隙偏差，调整到位后锁紧螺母贴紧弯座端面锁死位置，避免使用过程中螺纹松动导致压紧力变化。另一侧的黑色端头是操作与受力触发端，表面做了滚花防滑处理，方便运维人员手动操作启闭，端头内部设计有剪切式断路结构，当外部拉力超过设计阈值时，端头与螺纹杆之间的连接销会被剪断，让整个锁止结构失去传力路径，

　　避免过大的力传递到门框或门体铰接点造成结构性损坏。弯座上方延伸出的带孔固定耳，用于安装状态下穿入安全销，当门体需要长期保持开启或者锁止状态时，穿入安全销可以锁定整个构件的摆动角度，避免意外触碰导致构件移位。从安装边界来看，整个构件的铰接孔中心到螺纹杆末端的最大距离为120毫米，弯座主体的最大宽度为45毫米，安装时需要在门体侧预留直径12毫米的铰接销轴安装位，门框侧对应位置预留宽度16毫米的卡槽用于容纳螺纹杆，卡槽的深度需要保证螺纹杆最大旋入量时仍有3毫米的余量，避免调整到极限位置时杆端顶死卡槽底部。设计过程中特意将螺纹规格选用标准粗牙三角螺纹，兼顾自锁性能与调节顺畅度，避免细牙螺纹在粉尘较多的工业场景中容易积灰卡滞的问题，

　　同时所有外露的金属表面都做了镀彩锌处理，适配车间内的潮湿、多粉尘工况，降低锈蚀卡滞的概率。在实际选型匹配时，需要先核算门体关闭时需要的密封压紧力，再对应选择匹配剪切强度的连接销，保证断路触发力比正常启闭所需的最大操作力高30%左右，既不会因为正常操作误触发断路，也能在异常受力时及时脱开保护周边结构。很多现场运维人员在安装这类构件时容易忽略铰接点的润滑，导致长期使用后铰接部位锈蚀卡滞，让构件的摆动补偿功能失效，所以在建模时特意在铰接孔位置预留了0.2毫米的间隙，方便涂抹润滑脂，同时在弯座的转角位置做了R5的圆角过渡，避免应力集中导致长期受交变载荷时出现裂纹。整个结构没有采用复杂的弹性元件，全部采用刚性机械结构实现调节与断路功能，一方面是为了适应工业场景下的宽温度范围使用，避免弹性元件在高低温环境下弹力变化导致触发阈值漂移，另一方面也降低了后期维护的成本，出现断路触发后只需要更换对应的连接销就可以恢复功能，不需要整体更换构件。
