带凸缘阶梯式定位销轴结构设计

　　这类带凸缘的阶梯销轴，在轻工输送设备、小型工装夹具、非标自动化线体里的应用占比不低，很多做线体改造的工程师在做工位定位、滚轮支撑、连杆铰接的结构选型时，经常会用到这类结构的轴件。从实际使用场景来看，它最常出现在两个工位的衔接位置：比如皮带线的侧边挡轮支撑、工装板的定位导向柱、小型连杆机构的铰接转轴，还有部分轻载气动执行元件的推杆导向轴，都能看到同结构轴件的身影。

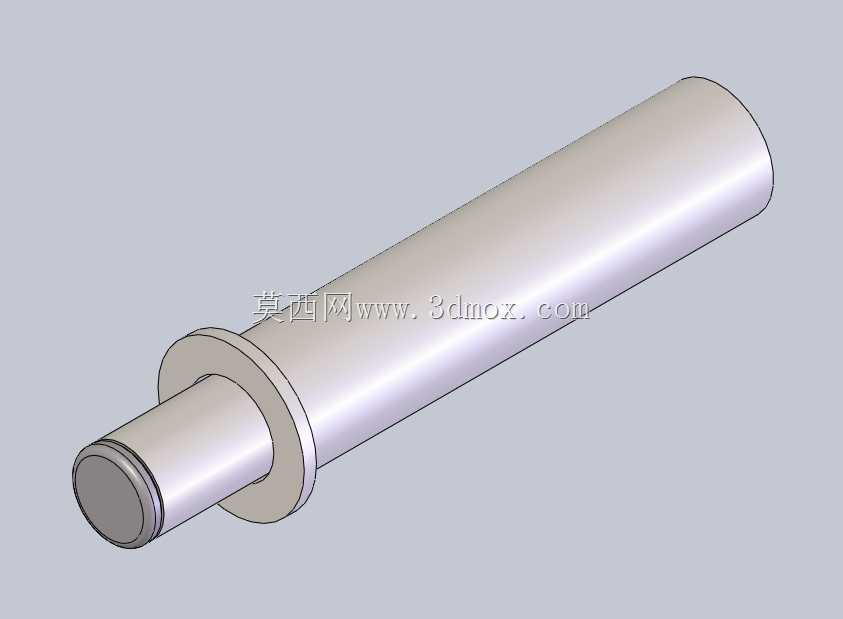

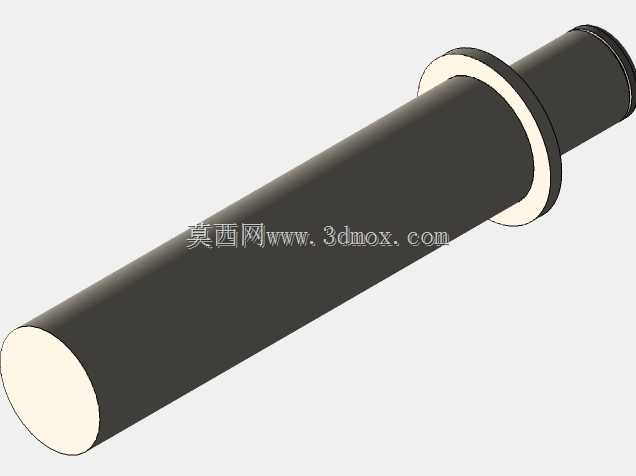

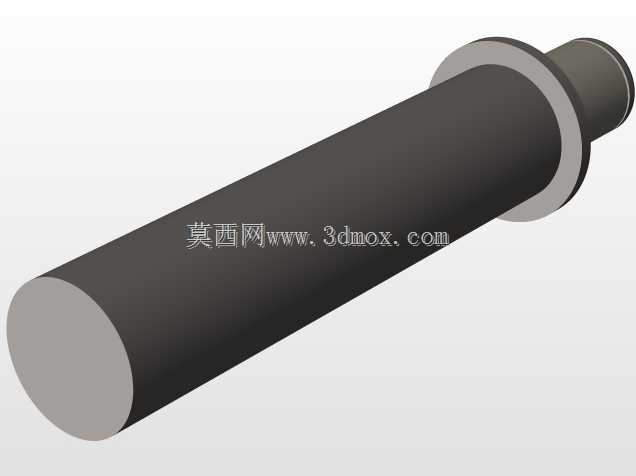

　　从功能特性上拆解，这个轴件的结构逻辑非常清晰：一端是小直径的安装段，用来穿装轴承、轴套或者滚轮，端部的环槽是用来装轴用挡圈的，能限制装配件的轴向窜动，避免运行过程中轮组或者轴套从轴端滑脱；中间的凸缘结构是核心的定位基准面，安装的时候这个端面会直接贴靠在安装立板或者支架的侧壁上，一方面能精准控制轴的伸出长度，保证装配后轴端的位置度符合设计要求，另一方面能承担轴向的限位载荷，不用额外加装轴套或者隔套来做轴向定位，能减少装配时的零件数量，降低现场安装的调整工作量；另一端的长圆柱段是主体支撑段，根据安装需求可以做成光轴过盈配合压入安装座，也可以在端部加工螺纹孔做锁紧固定，长圆柱段的表面粗糙度一般会控制在Ra1.6以内，要是作为导向轴使用的话，表面硬度还会做调质或者高频淬火处理，提升耐磨性能，延长使用寿命。

　　做这类轴件的三维建模时，首先要明确安装边界的尺寸约束：首先要确认安装立板的厚度，凸缘的直径要比安装板上的过孔直径大2-4mm，保证凸缘端面能完全贴合在安装板表面，不会出现压入后凸缘卡进安装孔的问题；小直径安装段的长度要比装在上面的轮组或者轴套的总厚度小0.2-0.5mm，这样挡圈装上之后能有轻微的预紧力，不会让装配件在轴段上出现旷量；长圆柱段的长度要根据安装座的深度来定，压入安装座的部分要保证足够的配合长度，一般压入长度是轴径的1.5-2倍，避免运行过程中轴出现歪斜或者松动。建模的时候要注意几个容易出错的细节：凸缘和两段轴的衔接位置要做0.5-1mm的圆角过渡，避免热处理或者受载的时候出现应力集中，导致轴在变径位置断裂；端部的挡圈槽尺寸要严格对应国标轴用挡圈的规格，槽的宽度和深度要控制在公差范围内，不然挡圈装上去要么太松容易脱落，要么太紧装不到位；如果是作为铰接轴使用，小直径段和装配件的配合要选间隙配合，保证转动灵活，如果是作为定位销使用，就要选过渡配合或者过盈配合，保证定位精度。

　　从实际选型的角度来说，这类轴件的载荷承受能力主要和轴径、材质热处理工艺相关，轻载场景下用45号钢调质处理就能满足使用要求，要是在有腐蚀或者潮湿的场景下使用，也可以换成304不锈钢材质，只是不锈钢的强度稍低，设计的时候要适当加大轴径来保证刚性。很多新手工程师在设计这类轴件的时候，容易忽略凸缘端面的平面度要求，要是凸缘端面和轴的中心线垂直度不够，安装之后轴会出现偏斜，导致上面装的滚轮转动卡滞，或者连杆机构运行出现卡顿，所以在出工程图的时候一定要标注凸缘端面对轴线的垂直度公差，一般控制在0.02mm以内就能满足大部分普通场景的使用需求。另外，长圆柱段如果是压入安装座的结构，压入端的端部要做15度或者30度的导入倒角，方便现场装配的时候压入，不会刮伤安装孔的内壁，保证配合的紧密性。

　　这类轴件虽然结构看起来简单，但是在整套设备里属于基础的核心连接件，它的加工精度和安装精度直接影响到整套机构的运行稳定性，比如输送线的挡轮要是轴装歪了，工装板经过的时候就会出现卡滞、跑偏的问题，严重的还会导致工装板卡停，影响整条线的运行效率；要是铰接位置的轴间隙设计不合理，运行久了就会出现旷量，导致连杆机构的动作位置出现偏差，影响工位的动作精度。所以在做三维建模的时候，每一段的尺寸公差、配合关系、工艺倒角都要考虑到位，不能只画个外形就完事，要结合实际的装配工艺、使用场景、载荷情况来调整细节结构，才能保证加工出来的零件装上去就能用，不用现场反复修配。
