嵌入式磁吸式柜门锁紧组件结构设计

　　这款磁吸式锁紧组件主要面向小型柜体、设备舱门、仪器检修门的闭合锁紧场景，在通讯机柜、小型实验设备、民用家具柜体、低压电控箱等场景中都有广泛应用，相比传统机械卡扣式锁具，它不需要精准对位扣合，依靠磁吸力实现自动吸合锁紧，日常开合不需要额外操作把手，按压或者轻拉即可完成解锁与闭合，对于需要频繁开合、对位精度不高的舱门结构来说，能大幅降低日常使用的操作门槛，也能避免机械卡扣长期磨损后出现的扣合松动、对位偏移问题。

　　从结构设计逻辑来看，整个组件分为两个核心部分，一部分是预埋安装在柜体框架内的磁吸主体，另一部分是固定在活动门板上的吸附金属片，磁吸主体外壳采用硬质工程塑料注塑成型，内部嵌装永磁磁块，磁块的吸附面做了内凹处理，和金属片接触时能形成更大的接触贴合面积，保证吸附力均匀分布，不会因为局部应力集中导致门板出现翘边。磁吸主体的尾部做了限位挡边，安装时可以直接卡入预先开好的柜体安装孔内，不需要额外从背部拧装固定螺母，侧面预留的弹性卡爪能在卡入安装孔后自动涨开，卡在板材内壁，适配12-18mm厚度的常见柜体板材，安装时只需要在柜体框架上开出对应尺寸的矩形安装孔，将主体推入卡紧即可完成固定，不需要复杂的调平对位工序。

　　门板侧的金属吸附片采用弯折成型的冷轧钢片，表面做了镀锌防锈处理，片体上预留了沉头螺丝安装孔，配套的自攻螺丝可以直接将金属片固定在门板内侧对应位置，沉头孔设计能保证螺丝安装完成后头部不突出金属片表面，避免和磁吸主体接触时出现间隙，影响吸附效果。金属片的弯折边刚好可以卡在门板边缘，安装时可以直接靠在门板侧边定位，不需要额外测量对位距离，能有效降低安装时的位置误差，保证门板闭合时金属片能完全对准磁吸主体的吸附面。额外附带的侧边固定耳是为了在较薄的板材上安装时提供额外的固定点位，当柜体板材厚度小于12mm时，弹性卡爪的卡紧力不足，可以通过侧边固定耳用自攻螺丝将磁吸主体额外锁附在板材表面，避免长期开合拉扯导致主体松动脱落。

　　从安装边界尺寸来看，磁吸主体的外露部分尺寸控制得非常紧凑，突出柜体安装面的高度不到10mm，不会在柜体内部形成过大的突出结构，占用柜内的有效储物空间，金属吸附片的厚度仅1.2mm，固定在门板内侧后几乎不会占用门板和柜体之间的间隙，适配常规留缝2mm以内的柜体装配公差。磁吸力的设计经过匹配调校，单组组件的垂直吸附拉力在50N左右，既可以保证日常使用时门板不会因为轻微震动、风吹出现自行开启的情况，也不会因为吸力过大导致开合门板需要施加过大的拉力，对于有儿童使用场景的家具柜体来说，这个力度也能避免夹手风险。

　　在结构细节处理上，磁吸主体的吸附面边缘做了15度的导向倒角，当门板闭合存在±3mm以内的位置偏差时，金属片可以顺着倒角面滑入吸附位，自动校正门板的闭合位置，不需要用户刻意对准锁扣位置，这一点在暗装式无把手柜门的设计中尤为实用，用户只需要将门板推到闭合位置附近，磁吸力就会自动将门板拉动到位，实现完全闭合。整个组件没有外露的弹簧、卡扣等活动机械结构，长期使用过程中不存在机械结构磨损、弹簧失效的问题，仅依靠永磁体的磁吸力实现锁紧，正常使用环境下的使用寿命远高于传统机械弹子锁或者卡扣锁，也不会出现机械结构卡顿、锁死无法开启的故障。

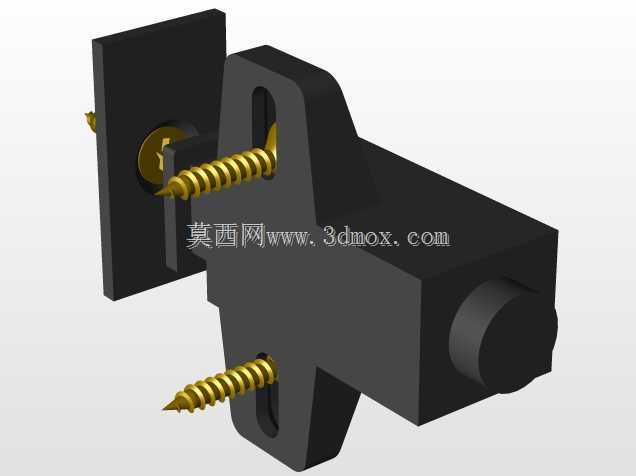

　　针对不同的使用场景，这款组件的安装方式也做了兼容设计，除了常规的嵌入式卡装之外，磁吸主体的外壳上预留了两个通孔安装位，在不方便开孔的实体板材或者金属框架上安装时，可以直接用螺丝从正面将主体锁附在安装面上，不需要在板材上开沉孔，适配更多元的安装场景。金属吸附片的安装孔做了长圆孔设计，安装时可以在上下2mm的范围内调整位置，抵消板材加工、门板安装时产生的位置误差，保证吸附面完全贴合，不会因为局部接触导致吸力下降。
