12毫米型材导向定位销安装组件

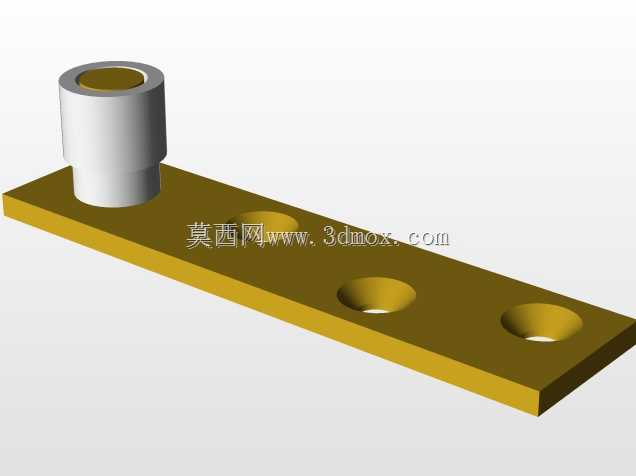

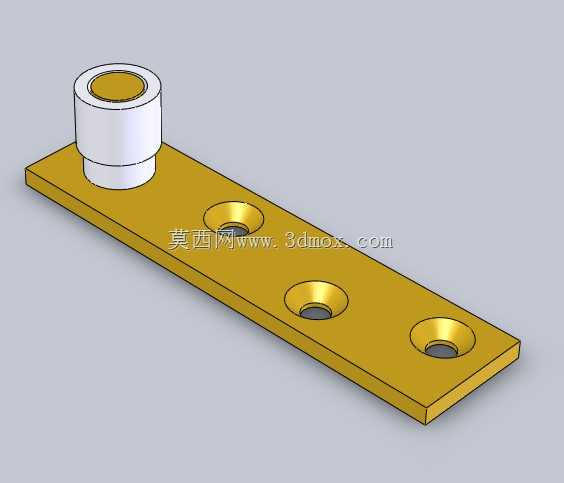

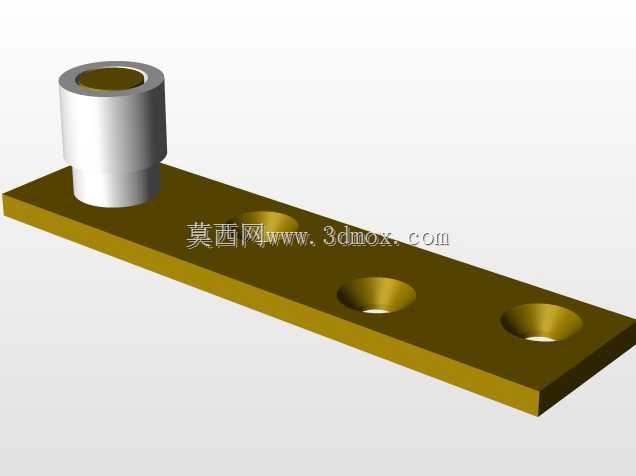

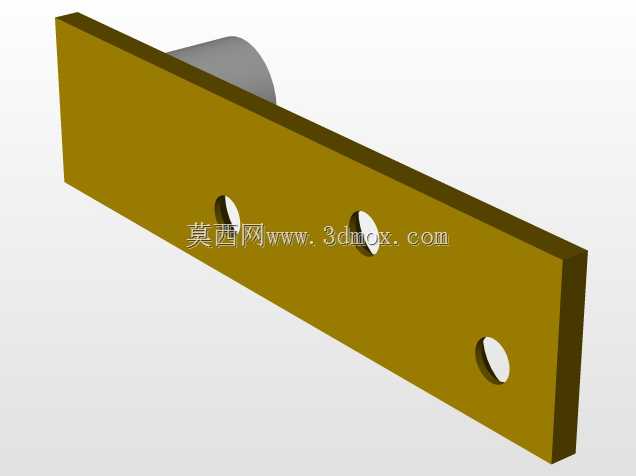

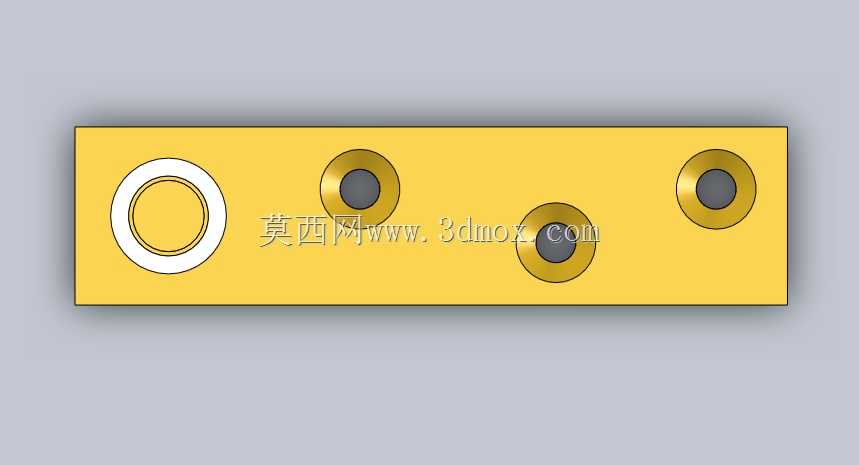

　　这类导向定位销组件常应用在工业铝型材框架搭建、工装夹具定位、自动化线体工位挡停、模具辅助导向等场景里，核心作用是为两个需要精准对位的构件提供可靠的定位基准，同时承担小载荷下的导向滑移约束，避免装配过程中出现错位、偏斜，也能在设备反复启停、工位切换的过程中抵消部分横向剪切力，保障连接位置的重复对位精度。从结构设计来看，组件分为长条形安装基板和圆柱导向销两个核心部分，基板采用沉头孔设计，三个安装孔沿基板长度方向等距排布，沉头结构可以让紧固螺丝安装后端面完全没入基板平面，不会出现凸起干涉相邻构件的问题，安装时可以直接通过内六角螺丝将基板固定在型材端面或者设备安装基准面上，不需要额外加工避让沉头的凹槽，降低安装面的加工要求。

　　导向销部分采用台阶式圆柱结构，底部的定位轴径和基板上的安装孔采用过盈配合压装，压装后销体和基板垂直度可以控制在0.02mm以内，顶部的工作段直径为12毫米，和配套的导向套或者对位孔采用间隙配合，单边间隙控制在0.01-0.03mm之间，既可以保证销体顺利插入对位孔，又不会因为间隙过大导致定位偏差。设计过程中需要重点考虑安装边界的尺寸约束，基板的厚度选择要匹配M5或者M6沉头螺丝的沉头深度，避免螺丝穿透基板影响销体的安装垂直度，基板的长度要覆盖三个安装孔的排布间距，同时两端预留足够的边距，避免安装时螺丝孔距离基板边缘过近导致基板受力开裂，尤其是采用铝合金材质加工的时候，边距至少要保留大于螺丝公称直径2倍的尺寸。

　　导向销的露出高度需要根据实际对位行程确定，一般要保证在两个构件完全贴合前，销体已经插入对位孔至少8毫米的深度，提前完成导向对位，避免硬接触导致销体或者对位孔磕碰变形。在实际选型应用的时候，要注意销体的材质匹配，如果是用于常规工装定位，可以采用45号钢表面镀硬铬处理，提升表面耐磨性，降低反复插拔带来的磨损；如果是用于有防腐要求的食品设备或者户外设备，可以选择304不锈钢材质，虽然成本略高，但是可以适应潮湿、有弱腐蚀介质的工作环境。安装基板的表面做了金色氧化处理，一方面是提升表面的防腐蚀能力，另一方面也可以和周边的银色铝型材形成视觉区分，方便设备维护的时候快速定位到导向组件的位置，检查螺丝是否松动、销体是否出现磨损。

　　这类组件不需要复杂的装配工艺，压装销体的时候只要保证压装力垂直于基板平面，就可以保证销体的垂直度要求，不需要额外做销体的垂直度校正，适合批量装配的生产线使用，能够有效缩短设备的装配周期，降低现场调试的对位难度。在一些需要快速换模的工位上，这类导向销组件可以配合快锁结构使用，模具沿着导向销滑入到位后就可以直接锁紧，不需要反复调整模具的安装位置，换模时间可以缩短60%以上，而且重复定位精度可以稳定控制在0.05mm以内，完全满足一般工装夹具、非标设备的定位精度要求。设计建模的时候要注意沉头孔的同轴度要求，三个安装孔的中心要在同一条直线上，偏差不能超过0.1mm，否则安装的时候螺丝会出现别劲的问题，导致基板无法完全贴紧安装基准面，间接影响导向销的垂直度。导向销和基板的连接位置要做小圆角过渡，避免压装的时候应力集中导致基板孔口开裂，同时销体的顶端要做小角度的倒角，方便插入对位孔的时候自动导正，即使两个构件存在微小的位置偏差，也可以顺着倒角滑入对位，不会出现卡滞的问题。
