双层带外廊坡顶民居建筑三维结构设计

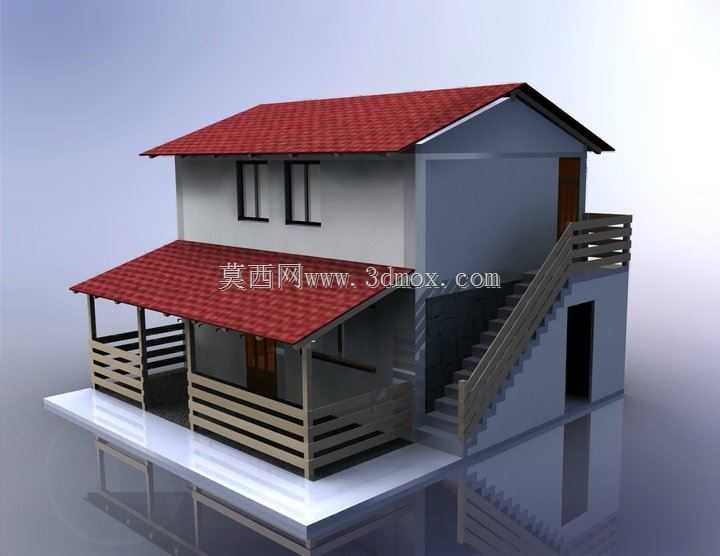

　　该模型还原的是适配乡村自建场景的双层坡顶民居结构，在做结构建模时首先考虑的是乡村实际建造的落地性，没有采用过于复杂的异形曲面，所有构件都贴合常规民用建筑的施工逻辑。外置楼梯的设置是这类民居的典型特征，楼梯直接连通首层外廊与二层入户区域，既避免了室内楼梯占用首层使用面积，也能让二层住户拥有独立的进出动线，适合两代人同住的家庭使用，首层空间可作为公共活动与长辈居住区域，二层则作为年轻一代的私密居住空间，动线互不干扰。外廊部分采用横向木质栏板结构，栏板的横向杆件间距控制在120mm以内，符合民用建筑防护栏杆的安全要求，同时外廊的挑出宽度设置为1.8m，既能在雨天为入户区域提供遮雨空间，也能在夏季形成遮阳区域，降低首层墙面的太阳直射温度，

　　适配南方炎热多雨地区的使用需求。屋面采用双坡屋顶设计，屋面坡度设置为30度，这个坡度既可以保证雨水快速排走，避免屋面积水渗漏，也不会因为坡度过大导致屋面施工难度提升、屋面材料用量增加，屋面的挑檐宽度设置为600mm，能够有效引导屋面雨水排离墙基，减少雨水对墙体基础的冲刷。在建模过程中，墙体部分采用统一的240mm厚度标准，符合常规砖混结构民居的墙体厚度要求，门窗洞口的尺寸都按照民用建筑常用模数设置，首层外廊处的入户门宽度为900mm，二层立面的窗户宽度为1200mm、高度为1500mm，窗台高度距离地面900mm，符合日常使用的人体工程学要求。外置楼梯的踏步高度设置为150mm，踏步宽度为280mm，行走时的脚感舒适，

　　不会出现踏步过陡行走吃力的问题，楼梯侧边的防护栏板与外廊栏板采用相同的结构样式，保证整体外观的协调性。模型的整体占地尺寸控制在面宽7.2m、进深6.5m的范围内，这个尺寸的宅基地在乡村地区比较常见，不需要过大的用地面积就能实现双层的使用空间，整体建筑面积约为90平方米，能够满足普通三口到五口家庭的日常居住需求。在结构细节上，外廊的支撑柱采用200mm见方的截面尺寸，从基础顶面直接支撑到外廊屋面的挑梁位置，保证外廊结构的稳定性，不会出现挑廊下沉变形的问题。二层的露台区域与楼梯直接连通，露台的防护栏板高度设置为1100mm，符合高空临边区域的防护安全要求，露台可作为日常晾晒、休闲的空间使用。

　　建模时所有构件的交接位置都做了贴合实际施工的处理，比如屋面与墙体的交接位置预留了檐口的构造空间，楼梯与墙体、栏板的交接位置没有出现穿模或者缝隙过大的问题，整体结构逻辑清晰，既可以作为乡村自建房的结构参考方案，也可以用于建筑场景搭建、民居结构教学等场景。在实际应用中，这类结构的民居施工难度低，所用的建筑材料都是乡村地区容易采购的红砖、木材、彩瓦等常规材料，建造成本可控，同时空间布局灵活，可根据实际使用需求调整内部房间的分隔，不需要改动外部的主体承重结构。模型在外观上还原了民居的真实质感，墙面的素色处理、红瓦屋面的色彩搭配、木质栏板的纹理表现都贴近实际建成后的效果，能够直观呈现建筑建成后的整体形态，方便设计人员与建房业主沟通方案，提前预判建筑建成后的空间效果与外观协调性，避免施工过程中出现方案调整导致的材料浪费与工期延误。
