立式自助触控查询服务终端结构设计

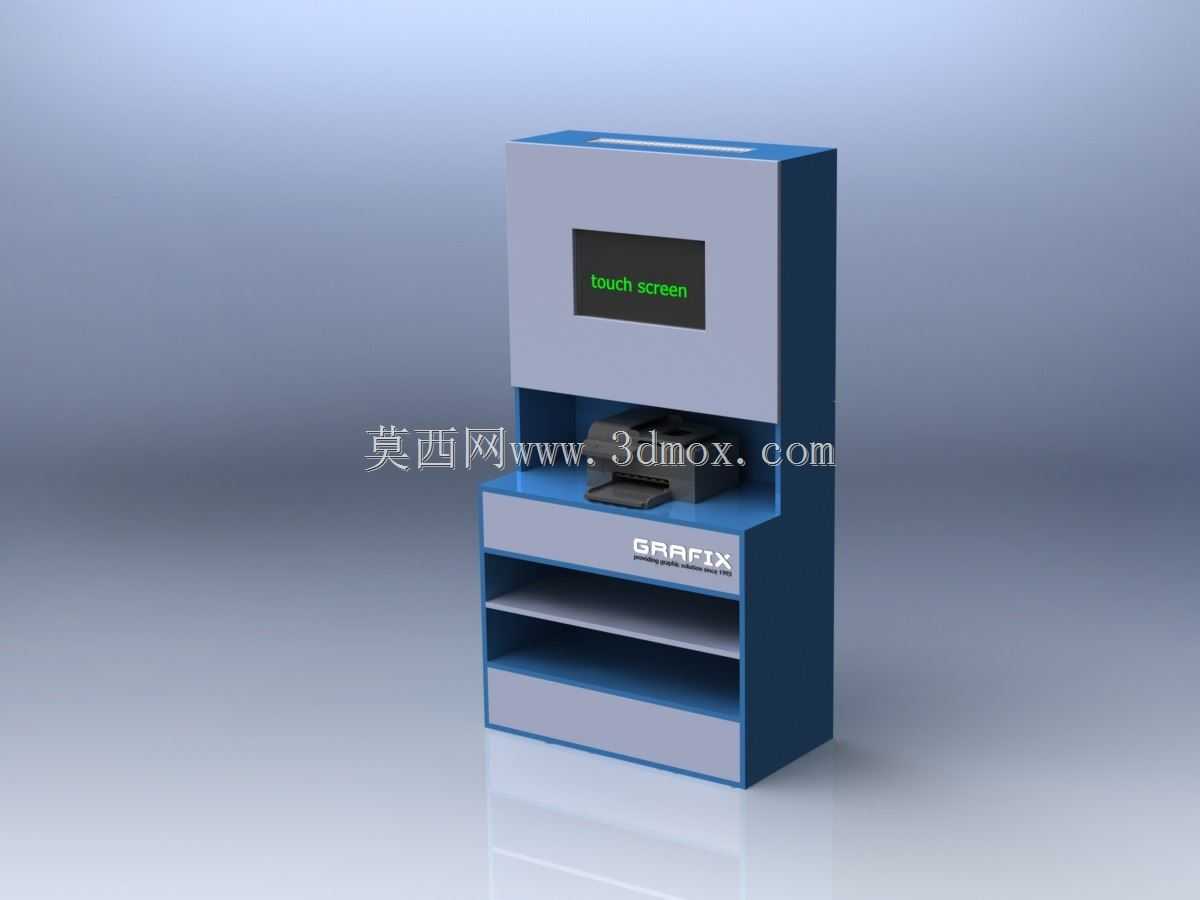

　　这款立式触控交互终端的结构设计，首先围绕公共服务场景的落地需求展开，常见部署在政务大厅、银行网点、商超入口、医院分诊区这类人员流动密集的公共区域，承担业务查询、自助取号、信息公示、简易业务办理的实际功能，使用者无需对接人工窗口即可完成常规操作，能有效分流窗口服务压力，提升公共区域的办事效率。从结构布局来看，整机采用立式落地式设计，上部区域内嵌倾斜安装的触控显示屏，屏幕安装角度经过人体工程学校核，适配多数站立使用者的视线高度，避免长期仰视或俯视造成的颈部疲劳，屏幕区域做了内嵌式防护设计，屏幕边缘与柜体面板齐平，既减少外力磕碰造成的屏幕碎裂风险，也能避免日常清洁时液体渗入屏幕背部的电路区域。屏幕下方设置了操作台面区域，

　　可临时放置随身小件物品，也预留了扫码模块、小票打印模块、身份证读取模块的安装位，不同场景下可根据实际功能需求选配对应外设，无需改动主体柜体结构，具备较好的功能拓展性。柜体下部设置了两层开放式置物搁板，可放置宣传折页、便民用品或是配套的外接设备，搁板采用折弯一体成型结构，边缘做了圆弧收边处理，避免剐蹭过往人员，搁板承重按照每层5kg的日常使用载荷设计，满足常规物料放置需求。柜体主体采用1.2mm厚冷轧钢板折弯焊接成型，整体为长方体落地结构，底部设置可调式支撑脚，可适配地面不平整的安装场景，调整柜体水平度避免晃动，整机安装边界宽度控制在600mm以内，深度控制在450mm以内，整体高度在1600mm左右，占地面积不足0.3平方米，

　　适合在通道旁、墙角等零散空间部署，不会占用过多公共通行面积。设计过程中充分考虑了后期维护的便利性，柜体背部设置了可拆卸的检修门，检修门采用暗藏式铰链搭配锁具固定，日常维护时打开检修门即可直接接触到内部的走线槽、电源模块、外设控制板，无需拆解正面面板，大幅降低后期运维的拆装难度。内部走线采用分区域理线设计，强电线路与弱电信号线路分开布设，间隔距离不小于20mm，避免强电干扰触控屏幕的信号稳定性，柜体内部预留了足够的散热空间，屏幕背部与电源模块位置都预留了自然通风的对流通道，无需额外加装散热风扇即可满足长时间连续开机的散热需求，降低设备运行的噪音与故障概率。柜体表面采用静电喷塑处理，颜色搭配采用深浅撞色设计，主体框架为深蓝色，

　　操作面板与搁板为浅灰色，既具备较好的耐脏性，也能在公共环境中具备足够的辨识度，方便使用者快速找到设备位置。屏幕区域的安装位做了通用化设计，可适配15寸到21.5寸的常规工业触控屏，更换不同尺寸屏幕时只需调整内部的安装固定条位置，无需重新制作柜体，能适配不同预算、不同功能需求的项目选型。整机的边角位置全部做了R5以上的圆角处理，没有尖锐外凸的结构，避免人员磕碰受伤，符合公共区域设备的安全设计要求。从结构强度来看，柜体焊接完成后经过去应力处理，长期放置不会出现变形问题，屏幕安装位的固定结构做了加强筋处理，能承受日常触控操作的按压力度，不会出现屏幕晃动、面板凹陷的问题。
