集成电机阀组的液压动力供油装置

　　这套集成式液压动力供油装置，是中小型液压系统里最常用的动力源构型，日常在工装夹具夹紧回路、小型机床辅助进给、自动化线举升定位、小型压机施压回路里都能见到同类型结构，区别于大型分体式液压站，这类紧凑结构主打安装空间受限的单机配套场景，不需要额外搭建复杂的管路支架，整体固定好之后接好执行器油管、通上电就能完成压力输出。

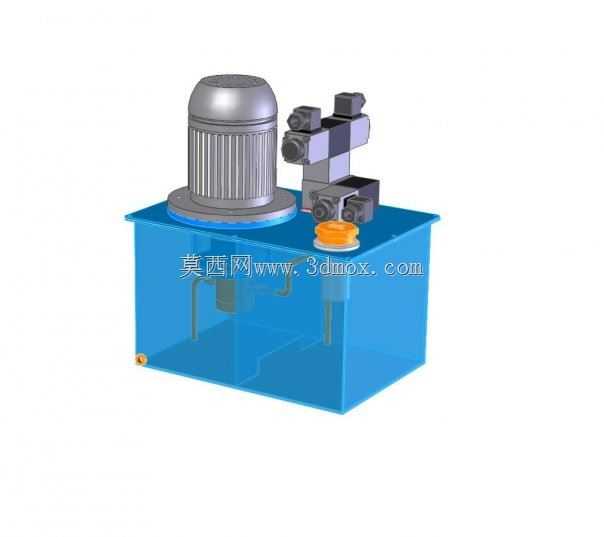

　　从结构布局来看，装置采用上置式动力安装方案，立式电机直接通过法兰固定在蓝色钢板焊接油箱的顶面，省去了传统卧式电机需要的联轴器护罩、安装底座的额外空间，电机轴伸端直接插入油箱内部连接油泵，油泵完全浸没在油箱液面以下，既可以保证油泵启动时的自吸能力，避免吸空造成的泵体气蚀损坏，也能让油泵工作产生的噪音直接通过油液衰减，降低整机运行的噪声水平。油箱顶面除了电机安装位，还集成了整体式液压阀组，阀组采用块式集成设计，所有溢流、换向、节流功能的阀件都直接固定在加工好的油路块上，阀件之间的通油道直接在油路块内部钻削成型，完全省去了阀件之间的外接管路，既减少了管路接头带来的渗漏风险，也压缩了阀组的整体占用空间，阀组侧面预留的油口可以直接通过油管连接到外部的液压执行元件，不需要额外过渡转接。油箱顶面靠近前端的位置设置了带提手的空气滤清器，既可以作为注油口向油箱内补充液压油，也能平衡油箱内部和外界的气压，避免油泵吸油时油箱内部形成负压影响供油效率，空气滤清器的滤网还能阻挡加注过程中带入的大颗粒杂质进入油液。油箱侧面底部设置了放油螺塞，日常换油时拧开螺塞就能排空箱内的旧油，不需要额外抬升装置或者插入吸油管。

　　做这类装置的结构设计时，首先要核算油箱的有效容积，一般按照油泵额定流量的3-5倍来匹配，保证系统回油在油箱内有足够的停留时间，让油液里裹挟的气泡充分上浮逸散、携带的杂质能够沉淀到箱底，避免杂质直接被油泵吸入造成阀件卡滞、泵体磨损。电机和油泵的同轴度是安装时的核心控制项，因为是直连结构，电机轴和油泵轴的径向跳动要控制在0.1mm以内，不然运行时会出现异常振动，严重的话会直接折断油泵轴或者造成电机轴承过早损坏。阀块的设计要优先考虑通油道的通径匹配，每个油道的通流面积要和对应阀件的额定流量匹配，避免通径过小造成油液流速过高产生压力损失、带来系统发热，同时阀块上的安装孔位要和所选阀件的安装尺寸完全对应，密封槽的尺寸要匹配O型圈的线径，保证装配之后不会出现渗漏。

　　安装边界方面，这类装置的底部是平整的油箱底板，只需要在安装平台上对应油箱底部的安装孔打四个固定螺栓孔，就能完成整机固定，不需要额外的安装支架；接线只需要将电机的电源线接入对应的控制回路，阀组上电磁阀的控制线接入系统的控制模块即可完成电气连接；外接管路只需要连接压力油口、回油口到对应的执行元件，不需要额外配置复杂的辅件。日常使用中，要定期通过油箱上的液位计观察油液高度，保证油泵始终处于浸没状态，同时定期更换空气滤清器的滤芯、清理油箱底部沉淀的杂质，保证油液清洁度，就能大幅延长整套装置的无故障运行时间。这类紧凑结构的动力装置，相比分体式的液压系统，装配工作量能减少六成以上，占用的安装空间能缩小近一半，非常适合单机配套的小流量液压系统使用，在各类非标自动化设备、小型专用机床的液压回路里应用十分广泛。
