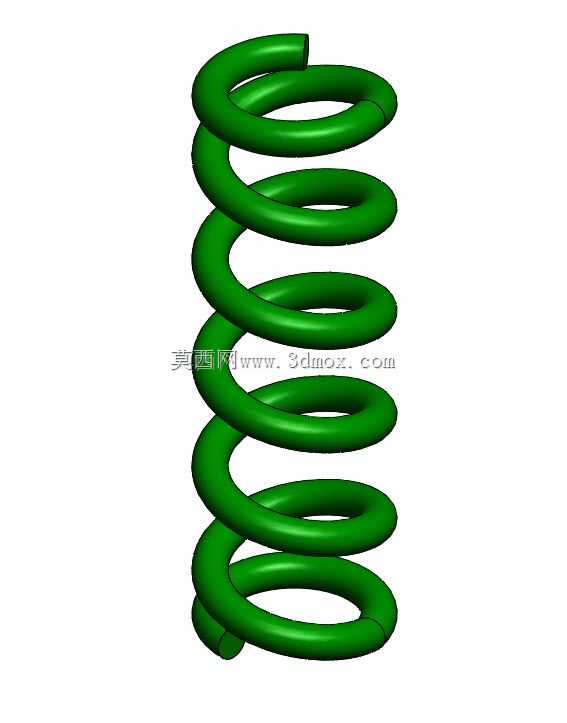

等节距圆柱螺旋压缩弹簧结构设计

项目分类:通用五金配件 发布时间:2021-11-21 ID:398599
  • 等节距圆柱螺旋压缩弹簧结构设计

  在各类机械结构的弹性缓冲、储能复位场景中,圆柱螺旋压缩弹簧是应用覆盖度极高的基础零件,从冲压模具的卸料复位结构、自动化设备的缓冲限位组件,到常规工装夹具的压紧单元、阀门类产品的启闭复位结构,都能见到这类等节距螺旋弹簧的身影。这类弹簧的核心作用是在承受轴向压力时产生弹性形变,将外部载荷转化为弹性势能,当外部载荷撤除后能够快速恢复原有自由长度,以此实现缓冲吸能、施压复位、载荷补偿、位置维持等多种工程功能。

  从设计逻辑来看,这类等节距圆柱螺旋压缩弹簧的参数匹配需要结合实际安装空间与载荷需求反向推导,首先要确认安装场景的轴向空间边界,也就是弹簧被完全压并时的总长度不能超过安装位的最小允许轴向尺寸,避免压并状态下弹簧与周边结构发生硬干涉;同时弹簧的外径尺寸需要匹配安装位的导向孔或者导向杆尺寸,通常弹簧外径与导向孔之间需要预留0.5到1毫米的径向间隙,避免弹簧受压形变过程中出现卡滞、偏磨的问题,如果是采用内导向杆的安装形式,弹簧内径需要比导向杆外径大1毫米左右,防止弹簧伸缩过程中与导向杆发生摩擦剐蹭,影响使用寿命与弹力输出稳定性。

  结构设计层面,这类弹簧的两端通常会做并圈磨平处理,也就是两端各有0.75到1.25圈的支撑圈,支撑圈部分的节距为零,端面经过磨削后保证与弹簧轴线垂直,垂直度公差通常控制在自由长度的2%以内,这样的设计能够让弹簧在安装后两端与支撑面充分贴合,避免受压时出现侧向偏移、弹力输出方向偏斜的问题。有效圈部分的节距均匀一致,保证弹簧在弹性形变区间内的刚度线性稳定,也就是载荷与形变量之间保持固定的比例关系,方便设计阶段精准计算不同压缩量下的弹力输出值,满足不同工位的载荷需求。

  材料选择通常根据使用场景的工况决定,常规无腐蚀、常温工况下多采用碳素弹簧钢丝,成本较低且弹性性能稳定;如果是存在交变载荷、高频往复运动的场景,会选用合金弹簧钢材质,提升疲劳强度,避免长期往复形变下出现断裂失效;如果是有防腐需求的户外或者化工场景,会选用不锈钢材质的弹簧丝,兼顾防腐性能与弹性需求。弹簧的旋向选择没有强制要求,除非是安装在螺纹结构上的弹簧需要匹配螺纹旋向,常规场景下左旋右旋均可,不会影响弹力输出性能。

  在实际选型应用过程中,需要重点校核弹簧的极限压缩量,也就是弹簧从自由长度到压并长度的总形变量,正常工作状态下的压缩量不能超过极限压缩量的80%,避免弹簧长期处于接近压并的状态产生塑性形变,导致弹力衰减、自由长度变短,无法满足原有设计的功能需求。同时需要核算弹簧的刚度是否匹配载荷需求,刚度的计算与弹簧丝直径、弹簧中径、有效圈数、材料切变模量直接相关,弹簧丝直径越大、中径越小、有效圈数越少,弹簧刚度就越高,相同压缩量下能够提供的弹力就越大,设计过程中可以通过调整这几个参数来匹配实际需要的刚度值,不需要额外更改安装空间尺寸。

  这类弹簧的建模过程需要重点保证螺旋线的参数准确性,螺旋线的直径对应弹簧中径,螺距对应有效圈的节距,螺旋线的总圈数包含两端的支撑圈部分,扫描特征的截面为圆形,直径对应弹簧丝直径,两端支撑圈部分需要通过变节距螺旋线实现节距逐步过渡到零的状态,之后对两端端面进行拉伸切除磨平处理,保证端面的平面度与垂直度符合安装要求。建模完成后可以通过软件的质量属性、干涉检查功能,提前验证弹簧在最大压缩状态下与周边安装结构的间隙是否合理,避免实际加工装配后出现干涉问题。

  在设备维护层面,这类弹簧属于易损件,长期往复载荷作用下会出现疲劳损伤,当发现弹簧自由长度缩短、表面出现裂纹、弹力明显衰减时,需要及时更换同参数的弹簧,避免因弹簧失效导致设备功能异常,比如模具卸料板复位不到位引发的料带卡滞、阀门复位不及时引发的介质泄漏、缓冲结构失效引发的刚性碰撞等问题。更换时需要确认弹簧的丝径、外径、自由长度、有效圈数与原零件一致,不能随意更换刚度差异过大的弹簧,否则会导致原有结构的受力状态改变,引发其他连锁故障。
