40x40规格型材配套平开合页结构设计

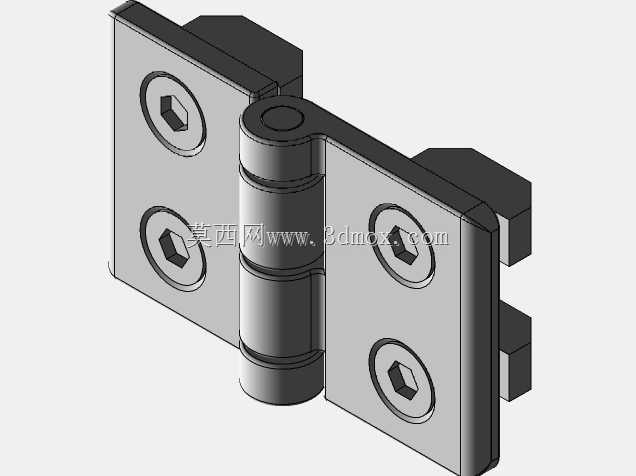

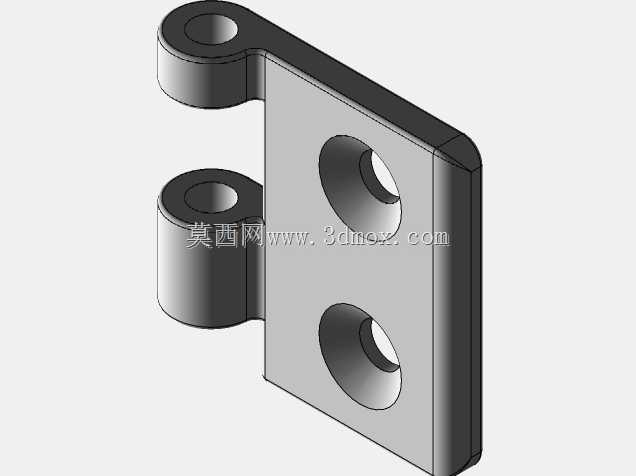

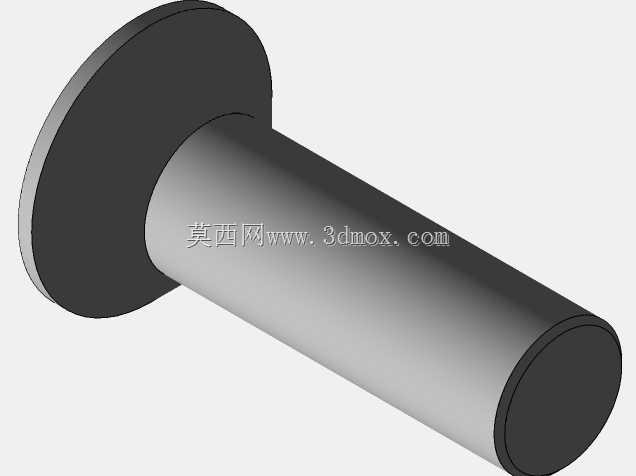

　　这款适配40x40规格型材的铰接件，在工业铝型材机架、设备防护门、小型机柜舱门的装配场景中应用十分广泛，日常做非标设备结构设计时，这类合页是防护结构开合部位的核心连接件，选型时首先要匹配型材的安装面尺寸，避免出现安装孔位错位、合页突出型材安装面干涉相邻部件的问题。从结构设计来看，这款合页采用双页片对称布局，单页片上设置两个内六角沉头安装孔，孔位完全匹配40系列铝型材的中心槽距，安装时内六角螺丝可以完全沉入沉孔内，不会突出合页表面，避免门体开合过程中螺丝刮蹭门框或者相邻的型材构件。中间的铰接轴采用三段式轴套结构，相比通长轴的合页，这种分段轴套的设计既可以保证铰接转动的同轴度，又能减少轴与轴套的接触面积，降低转动过程中的摩擦阻力，

　　长期开合使用也不容易出现卡顿、轴套偏磨的问题，同时分段式的轴套结构在注塑或者机加工生产时，更容易保证尺寸精度，降低加工废品率。从安装边界来看，合页的两个页片分别贴合在型材的安装面上，闭合状态下合页的总厚度与40型材的槽边凸起高度匹配，安装后门板与门框之间的缝隙可以控制在1.5mm以内，既不会因为缝隙过大影响防护密封性，也不会因为缝隙过小导致开合时门板与门框摩擦。页片的边缘做了小倒角处理，没有尖锐的毛刺棱角，安装调试过程中不会划伤操作人员的手部，也不会刮破设备上布设的线缆外层绝缘皮。在实际设备应用中，这类合页可以承受单扇重量15kg以内的门板，常规的铝型材亚克力防护门、薄钣金检修门使用时，不需要额外加装辅助支撑结构，

　　依靠两个该规格合页就可以保证门体开合顺畅，长期使用也不会出现页片变形、下垂错位的问题。设计这款合页的三维模型时，首先要确定铰接轴的转动中心位置，转动中心需要距离型材安装面有足够的偏移量，保证门体开合到90度位置时，门板的侧边不会与门框型材发生干涉，很多新手设计合页时容易忽略转动中心的偏移量，导致实际装配后门板只能打开很小的角度，甚至完全无法开合。其次安装孔的沉头深度需要匹配常用的内六角圆柱头螺丝的头部尺寸，沉头深度过浅会导致螺丝头部突出，沉头过深则会降低页片在孔位处的结构强度，频繁开合受力后容易出现孔位开裂的问题。另外合页的两个页片在闭合状态下的贴合面需要预留0.2mm的装配间隙，避免加工尺寸误差导致两个页片闭合时互相顶死，

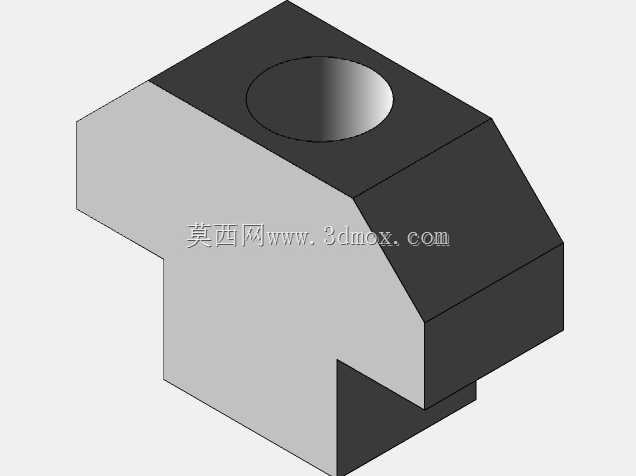

　　出现转动卡滞的问题。在做设备整体结构布局时，选用这款合页不需要在型材上额外做打孔攻丝处理，直接利用铝型材的预置T型螺母就可以完成安装，装配效率比焊接式合页高很多，后期设备维护需要拆卸门板时，只需要拧下合页上的安装螺丝就可以快速拆下门板，不需要破坏原有型材的结构。对于经常需要开启检修的设备舱门，这种可拆卸式的合页结构可以大幅降低后期维护的工作量，同时合页本身的金属材质表面做了氧化处理，在普通车间环境下使用不容易生锈，不需要定期做润滑维护，日常只需要清理铰接缝隙里的积尘就可以保证正常使用。在一些需要做设备安全防护的工位，这种合页配合型材安全门锁使用，可以满足设备安全防护的结构强度要求，开合过程中没有明显的晃动量，门体关闭后位置精度稳定，不会因为合页间隙导致门锁无法正常扣合。
