工业设备嵌入式操作员控制面板结构

　　这款操作员控制面板是工业现场设备端人机交互的核心载体，主要适配中小型自动化产线、单机加工设备、公用工程配套机组的就地操作需求，安装位置通常选在设备主机侧方便于操作人员站立操作的高度区间，避开设备运动部件的行程范围与物料输送通道，同时要预留检修开门的操作空间，避免与周边管线、桥架产生干涉。

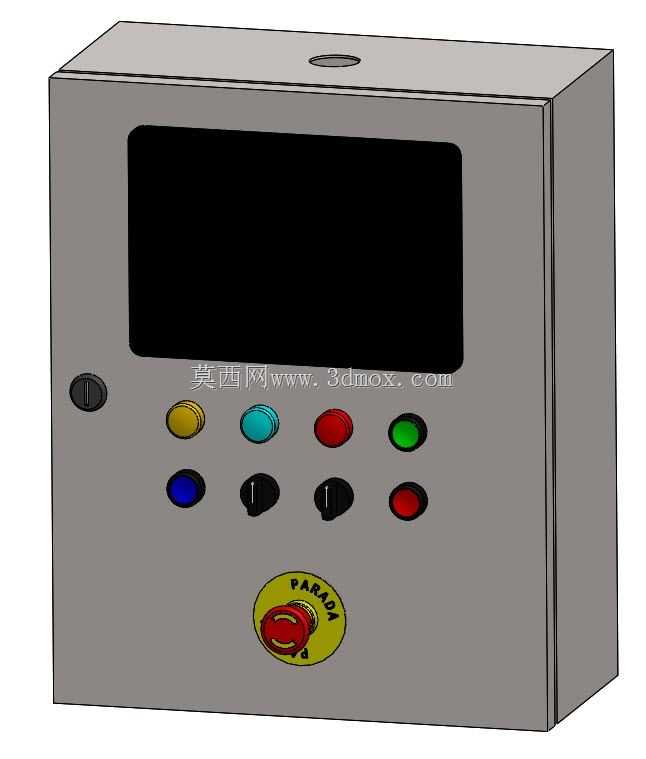

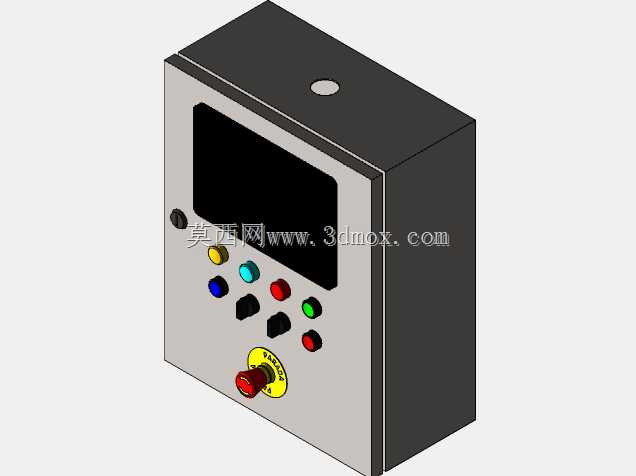

　　从结构设计来看，整体采用壁挂式密封箱体结构，箱体板材选用冷轧钢板折弯焊接成型，接缝处做连续密封焊处理，适配车间多粉尘、少量切削液飞溅的常规工业环境，面板区域做下沉式设计，嵌入安装一块工业级单色显示屏，屏幕周边做遮光凸沿处理，减少车间顶部照明在屏幕表面产生的反光，方便操作人员远距离查看设备运行参数、故障代码与工艺设定值。

　　操作元件的布局完全遵循一线操作人员的操作习惯排布：屏幕下方第一排从左至右依次布置电源开关、功能选择按钮、启动按钮、运行确认按钮，按钮选用不同颜色做功能区分，黄色对应模式切换、青色对应参数调整、红色对应启动触发、绿色对应运行确认，避免操作人员在紧急工况下按错按键；第二排布置复位按钮、两个方向调整按键、急停触发副按钮，最下方居中位置布置旋转式急停按钮，急停按钮采用大直径蘑菇头设计，带黄色警示圈标识，触发行程短、复位需要旋转解锁，符合工业安全设计规范，操作人员在任何站位都能快速触碰到急停元件，触发设备安全停机逻辑。

　　箱体顶部预留一个电缆进线孔，配套防水格兰头，用于连接设备主机的控制线缆与供电线缆，箱体内部预留安装导轨位置，可固定接线端子排与小型信号转换模块，屏幕与操作按钮的接线全部通过端子排转接，方便后期检修更换元件时不用重新梳理整束线缆。箱体背部设计四个挂装孔，可直接通过膨胀螺栓固定在墙面或者设备主机的安装立板上，挂装孔做腰型孔设计，允许安装时存在±5mm的位置偏差，降低现场安装的对位难度。

　　在设计建模过程中，所有操作元件的安装孔位都严格按照所选工业按钮、显示屏的实际安装尺寸开孔，按钮之间的中心距不小于30mm，避免操作时误触相邻按键，箱体内部的元件安装间隙预留充足，手指可顺利完成接线与端子紧固操作，箱体门与箱体主体之间采用隐藏式铰链连接，开门角度可达到120度，门体周边粘贴发泡密封胶条，关门后可达到IP54的防护等级，适配大部分普通工业车间的使用环境。

　　这类操作面板的功能边界非常清晰，不承担复杂的逻辑运算功能，只负责设备运行状态的就地显示与人工操作指令的下发，所有逻辑处理由设备主电控柜内的控制器完成，面板与主柜之间通过多芯控制电缆连接，信号传输做抗干扰处理，避免车间内变频器、伺服电机产生的电磁干扰导致信号误触发。实际使用中，操作人员可通过面板上的按键完成设备参数设定、手动模式下的单步动作操作、故障复位、运行状态查看等常规操作，遇到紧急情况可直接拍下急停按钮切断设备的安全回路，让设备立刻进入安全停机状态。

　　建模时对箱体的折弯半径、焊接余量、安装孔位的公差都做了符合钣金加工工艺的设定，所有外露边缘都做钝化处理，避免安装与检修过程中划伤操作人员，面板表面做喷塑处理，颜色选用工业常用的浅灰色，耐脏且不易反光，按钮标识区域预留铭牌粘贴位置，可根据实际设备的功能需求粘贴对应的功能标识，方便不同班次的操作人员快速识别按键功能。
