单极10A微型断路器三维结构设计

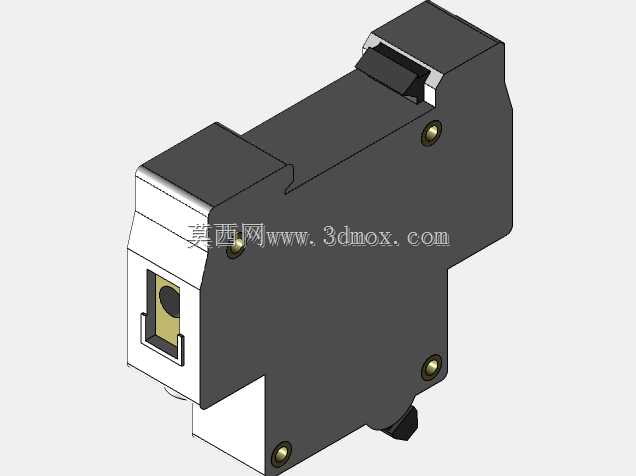

　　这款单极10A规格的微型断路器，是民用及工业末端配电场景里最常见的电路保护元件，日常在住宅户内配电箱、小型设备控制回路、照明配电支路、商用工位配电盘里都能见到它的身影，核心作用是在回路出现过载电流、短路故障时快速切断电路，避免线路过热起火、后端用电设备烧毁，同时也可作为回路的手动隔离开关使用，方便运维人员断电检修。从结构设计来看，这款产品采用标准模数化外形设计，宽度适配通用DIN导轨安装的单极模数尺寸，整体外壳采用高阻燃耐冲击的热固性塑料压制成型，壳体拼接处设计有多重卡扣与定位止口，既可以保证装配时的定位精度，也能在分断短路电流产生的内部高压冲击下避免壳体开裂飞溅。正面突出的操作手柄采用防滑纹理设计，手柄的操作行程、

　　脱扣位置的反馈力度都经过反复调校，合闸时手柄处于高位、分闸时处于低位，故障脱扣时手柄会停留在中间位置，运维人员可以直观判断回路是否出现故障跳闸，无需逐个回路排查。进线端与出线端的接线端子采用压线框式结构，适配不同线径的铜导线接入，端子旁设计有清晰的标识区分进线与出线侧，避免施工时接反线路影响保护特性。侧面设计有标准的导轨卡扣结构，安装时只需将断路器后侧卡扣卡在35mm标准DIN导轨上，按压到位即可完成固定，拆卸时用螺丝刀撬动卡扣下方的解锁拨片即可快速取下，无需额外紧固件，多台断路器并排安装时相邻壳体侧面的定位凸台与凹槽可以互相嵌合，避免多台安装后出现歪斜、间隙不均的问题。内部结构上，这款模型还原了热脱扣与磁脱扣双保护结构，

　　热脱扣组件利用双金属片受热弯曲的特性实现过载保护，当回路电流长时间超过额定值时，双金属片受热形变推动脱扣机构动作切断电路，反时限特性可以匹配线路的过载耐受能力，避免小电流过载时误动作；磁脱扣组件则是利用短路电流产生的电磁吸力快速推动衔铁，瞬时触发脱扣机构切断电路，分断时间可以控制在毫秒级，能够快速切断短路大电流，避免故障扩大。操作机构采用四连杆结构设计，保证手柄操作时的快速合闸与分闸，不会因为操作人员手柄推动速度慢导致触头闭合速度不足产生拉弧烧蚀，触头区域设计有灭弧室结构，由多片栅格状的灭弧栅片组成，分断时产生的电弧会被栅片切割成多段短弧快速冷却熄灭，避免电弧外喷引发安全隐患。从安装边界来看，

　　这款断路器的上下端接线空间预留了足够的操作距离，适配常规配电箱内的接线弯曲半径，壳体高度与深度都符合终端配电箱体的通用安装尺寸，不会出现箱门无法闭合、与其他元件干涉的问题，单极的结构设计可以单独对单相回路的火线进行分断保护，也可以多极拼装使用实现三相回路、零火线同时分断的保护需求。建模过程中对所有配合面的尺寸公差都做了对应还原，比如壳体拼接的止口配合间隙、操作手柄与壳体的活动间隙、导轨卡扣的弹性变形量都按照实际产品的装配要求做了参数化设定，既可以用于配电系统的三维布局设计，也可以作为低压电器结构设计的参考样件，帮助设计人员理解微型断路器的内部动作逻辑与外部安装适配要求。在实际选型应用中，10A的额定电流规格通常适配照明回路、小功率插座回路，额定分断能力可以满足末端配电的短路电流水平，日常运维时可以通过手柄位置快速判断回路状态，故障排除后直接推合手柄即可恢复供电，操作门槛低，适合非专业运维人员操作。
