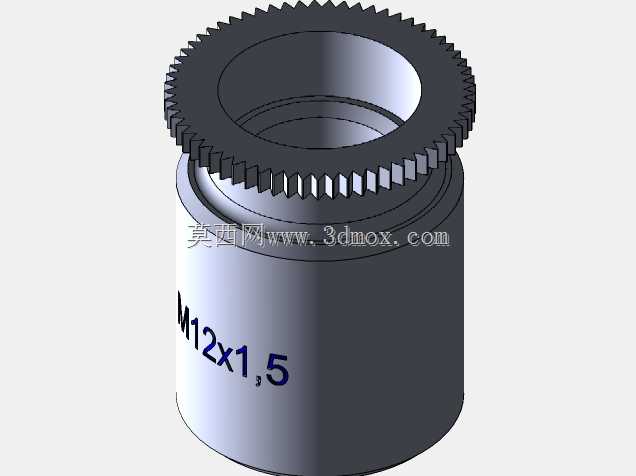

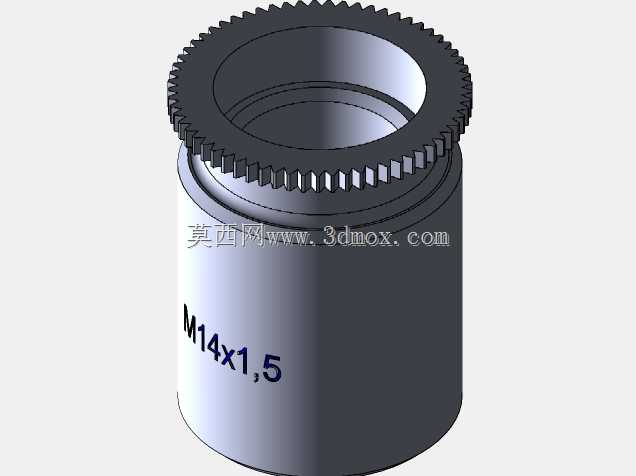

M12×1.5内螺纹带齿钢丝螺套结构

　　做机械结构设计这么多年，但凡涉及铝件、塑料件这类低强度基材的螺纹连接，十有八九会用到这类带齿的螺纹嵌件，很多年轻工程师一开始总觉得直接在基材上攻丝省事，等到设备跑个一年半载螺纹滑牙拆修的时候，才知道这类嵌件的价值。这次建模的这款M12×1.5规格的带齿螺套，最开始是给自动化产线上的铝合金型材安装座做配套设计的，当时现场的问题很明确：型材上要反复拆装传感器安装支架，每次拆装拧个三四次，M12的螺纹孔就滑牙了，铝屑掉的到处都是，重新攻丝换大螺纹又会破坏型材的安装定位尺寸，最后选的就是这类顶部带止动齿的螺套方案。

　　先说实际应用里的场景，这类螺套不是普通的光面钢丝螺套，顶部的整圈细齿是用来做周向止动的，普通无齿螺套装进去之后，螺丝反复拧入拧出的时候，很容易跟着螺丝一起转动，时间长了要么松脱要么把基材的安装孔壁磨坏，带齿的结构压入安装孔之后，齿圈会嵌入安装孔端面的沉台里，不管螺丝怎么拧，螺套本身都不会跟着转，这一点在有振动的设备上尤其重要，比如冲压设备周边的安装座、物流输送线的导轨固定位，之前用普通螺套平均三四个月就会出现松转的问题，换成这种带止动齿的结构之后，连续跑两年拆检都没出现过跟转的情况。

　　设计的时候最先要卡的就是安装边界，这款螺套的内螺纹是标准M12×1.5细牙，适配所有同规格的外螺纹紧固件，外圆的安装尺寸要和基材上的底孔做过盈配合，通常铝件上的底孔公差要控制在H7级别，压入的时候用专用工装垂直压入，不能敲歪，不然齿圈受力不均会导致止动失效。顶部的齿圈外径比外圆安装面大出一圈，对应的安装孔端面要锪一个0.5mm深的沉台，刚好容纳齿圈的厚度，压装完成之后齿圈端面和基材表面齐平，不会突出影响连接件的贴合度。筒身的长度是根据螺纹旋合长度来定的，M12的螺纹通常要求旋合长度不小于1.2倍公称直径，也就是14.4mm以上，这款螺套的有效螺纹长度做到了18mm，就算是在厚度20mm的铝型材上安装，也能保证足够的连接强度，不会出现螺纹咬合不足的问题。

　　很多人会疑惑为什么要把螺套顶部做成齿圈而不是做个销孔止动，其实从加工和装配的角度算过账：如果用销钉止动，每个安装位要额外钻销孔、配销钉，装配工时至少多三倍，而且销钉孔一旦钻偏，整个零件就废了；而一体成型的齿圈结构，螺套本身是冷镦一体加工出来的，齿形和筒身的同轴度能控制在0.02mm以内，压装的时候只要对准底孔压到底就行，不需要额外的止动工序，批量装配的时候效率能提上来不少，而且齿圈是整圈均匀受力，比单个销钉的抗扭强度高很多，就算螺丝拧到标准扭矩值，也不会出现齿部剪断的情况。

　　建模的时候特意把齿形的细节做了还原，每个齿的齿尖角是90度，齿高0.3mm，整圈一共60个齿，均匀分布在齿圈端面上，压入的时候齿尖会稍微嵌入铝件或者塑料件的沉台表面，形成均匀的咬合点，不会因为局部应力太大把基材压裂。筒身的壁厚是均匀的1.5mm，这个厚度是经过强度校核的，M12×1.5的螺纹牙深大概是0.812mm，剩下的壁厚足够承受螺丝拧紧时候的径向张力，就算是8.8级的螺丝拧到标准扭矩，螺套也不会出现胀裂的情况。内螺纹的公差带选的是6H，和普通内螺纹的公差一致，不需要用专用的螺丝，普通的标准外螺纹件都能直接拧入，互换性很好。

　　实际选型的时候还要注意安装基材的硬度，如果是压入ABS、PC这类塑料件，底孔的过盈量要比金属件小0.1mm左右，不然压装的时候容易把塑料孔撑裂；如果是压入铸铁件，底孔可以稍微做小0.05mm，保证过盈量足够，不会因为长期振动出现松脱。另外这种带齿螺套不适合用在需要经常把螺套拆出来的场合，因为齿圈嵌入基材之后，硬撬出来会破坏安装孔的端面，属于一次性压装的嵌件，适合长期固定在基材上形成标准内螺纹的场景，比如新能源设备的铝壳体、自动化设备的型材框架、塑料外壳的螺丝安装柱，这些地方用这种螺套，比直接攻丝的连接强度至少高三倍，螺纹的耐磨性能也会好很多，反复拆装几十次都不会出现滑牙的问题。

　　之前有个项目里，客户的设备出口到欧洲，当地的维护人员拆装的时候没按扭矩要求拧，把原来直接攻在铝壳上的螺纹拧滑了，现场没有攻丝工具，差点整台设备返厂，后来全部改成这种螺套结构之后，就算维护人员拧的扭矩超过标准值30%，最多是螺丝断裂，螺套本身的螺纹不会损坏，换个螺丝就能继续用，维护成本降了很多。建模的时候把内外螺纹的牙型都做了精确还原，齿圈的每个齿的角度、高度都和实际量产的零件一致，不管是做装配干涉检查，还是做压装过程的有限元分析，都能直接用，不会出现模型和实际零件尺寸不符导致的装配问题。
