工业现场双按钮带选择开关操作控制盒

　　这类带双操作按钮加旋钮选择开关的控制盒，在离散制造车间的单机设备旁、输送线工位侧、小型专机操作端都有极高的出镜率，属于一线操作人员和设备交互最直接的物理接口，没有冗余的显示模块，所有交互元件都布置在顶面操作区，操作人员站在工位正前方抬手就能完成操作，不需要俯身或者侧身调整姿态，符合人机工程学里的立姿操作舒适区范围。从结构设计逻辑来看，盒体采用上下分舱的结构，上盖为操作元件安装板，下舱为电气接线容纳腔，四角布置的紧固螺钉实现上下壳体的密封连接，接缝处预留了密封胶条的安装槽位，能适配多数有少量粉尘、切削液飞溅的普通工业场景，不需要额外做防护外壳就能直接安装在设备旁的支架或者设备本体的安装面上。顶面的元件布局遵循操作频率优先级，

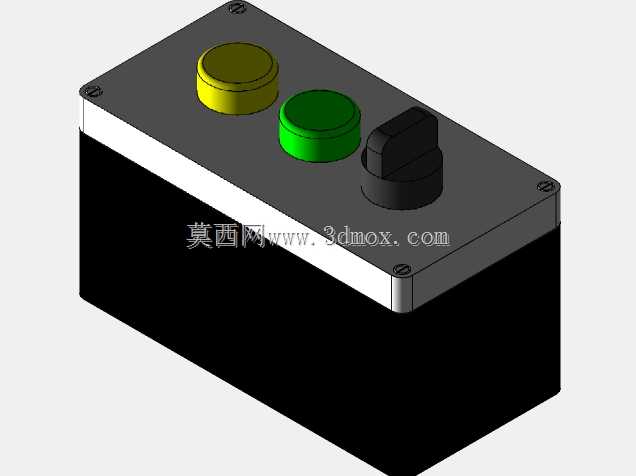

　　两个凸头按钮分别对应常用的启动、复位功能，旋钮选择开关布置在按钮侧方，对应手动/自动模式切换、多档位功能选择这类操作频率稍低的功能，元件之间的间距留足了手指操作的安全距离，不会出现按动一个按钮误触相邻元件的问题，凸头按钮的高度高出盒盖上表面足够尺寸，操作人员戴普通劳保手套也能准确按动，不会出现手套打滑按不到位的情况。安装边界上，这类控制盒的底部预留了标准的安装孔位，可以直接固定在墙面、设备机架的安装板或者可旋转的悬臂支架上，盒体侧面预留了电缆进线的格兰头安装位，进线方向可以根据现场布线需求选择侧面或者底部进线，不需要额外对盒体做二次开孔加工，下舱的内部空间足够容纳三个操作元件的接线端子、少量的接线端子排，

　　不需要额外扩展接线盒就能完成现场布线。实际使用场景里，这类控制盒常作为小型设备的本地操作站，比如小型皮带输送机的本地启停控制、工装夹具的手动夹紧松开控制、小型气动设备的动作触发控制，相比集成在设备柜体上的操作面板，这种独立控制盒可以根据操作人员的作业位置灵活调整安装位置，减少操作人员在工位和设备主控制柜之间往返的频次，尤其是在设备调试、故障复位的场景下，操作人员可以在故障点旁直接完成复位操作，不需要绕到设备主电柜侧操作，能有效缩短故障处理的时间。设计过程中需要重点考虑操作元件的受力强度，按钮和旋钮的安装座都做了加厚处理，长期按动、旋转不会出现安装座开裂导致元件下沉的问题，盒体的边角做了小圆弧过渡，没有尖锐的棱角，

　　避免操作人员过往的时候磕碰受伤，上盖的元件安装孔位公差控制在合理范围，元件安装后不会出现晃动，防护等级能达到IP54级别，适配多数普通工业环境的使用需求，不需要做特殊的防尘防水处理就能长期稳定使用。接线的时候，盒体内部预留了走线的空间，不同电压等级的接线可以沿着盒体内壁的走线槽分开布置，避免强电信号干扰弱电控制信号，所有元件的接线端子都朝向接线操作侧，现场接线的时候不需要把整个盒体拆开就能完成端子接线和紧固，后期维护更换元件的时候，只需要拆开上盖的紧固螺钉就能更换损坏的按钮或者旋钮，不需要把整个控制盒从安装位拆下来，能大幅降低后期维护的时间成本。
