壁挂式与桌面式非接触智能读卡器结构设计

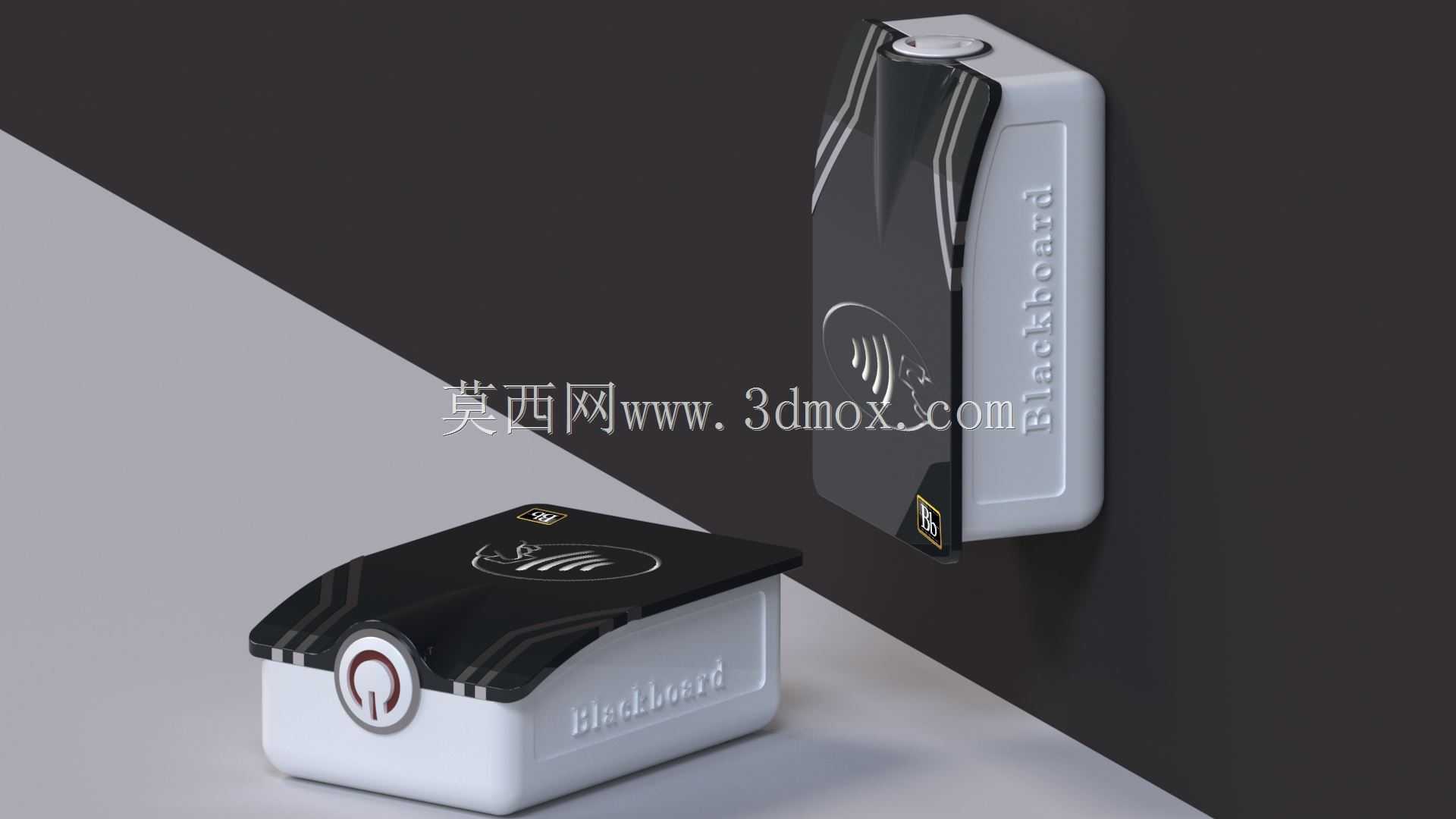

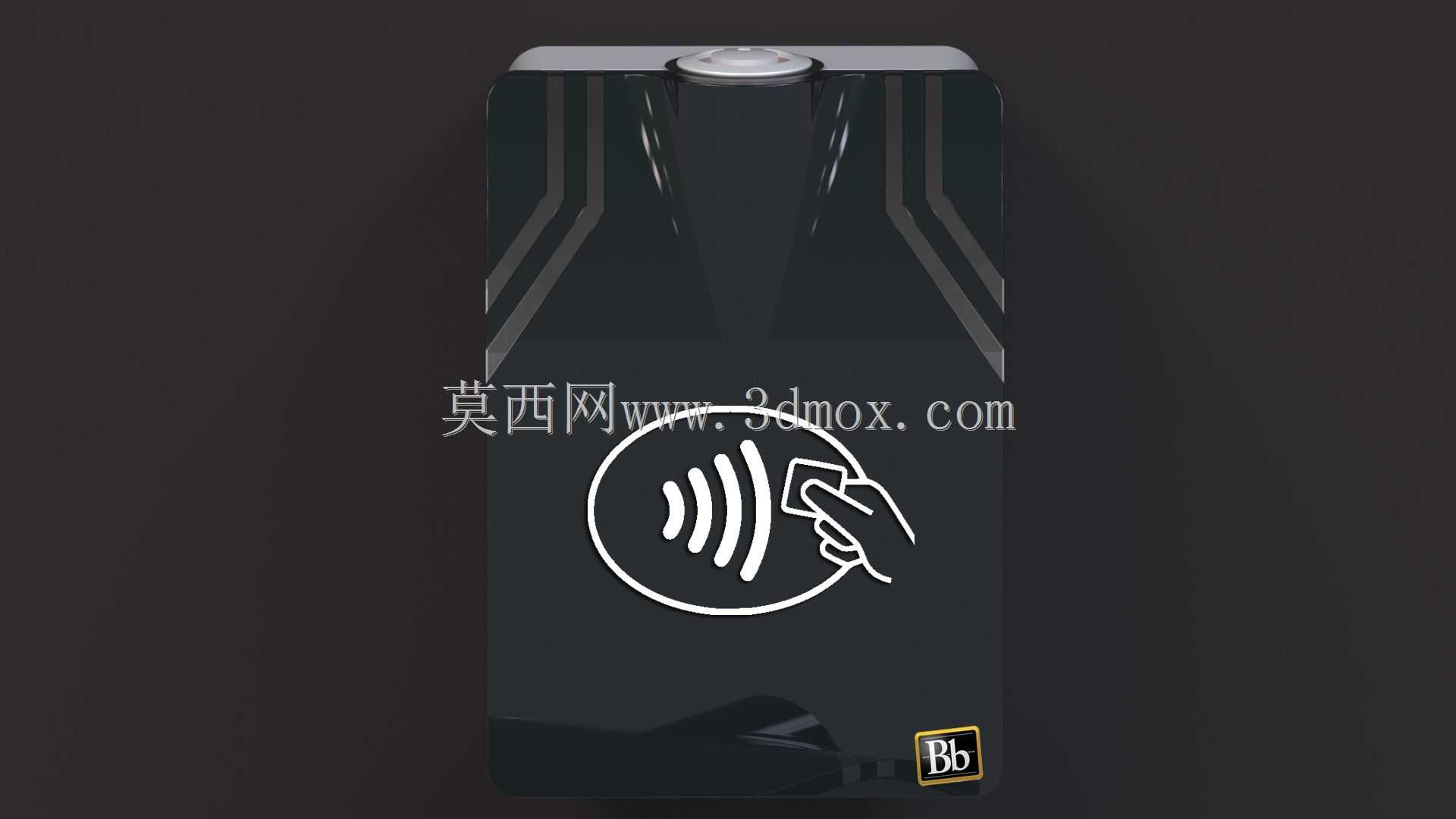

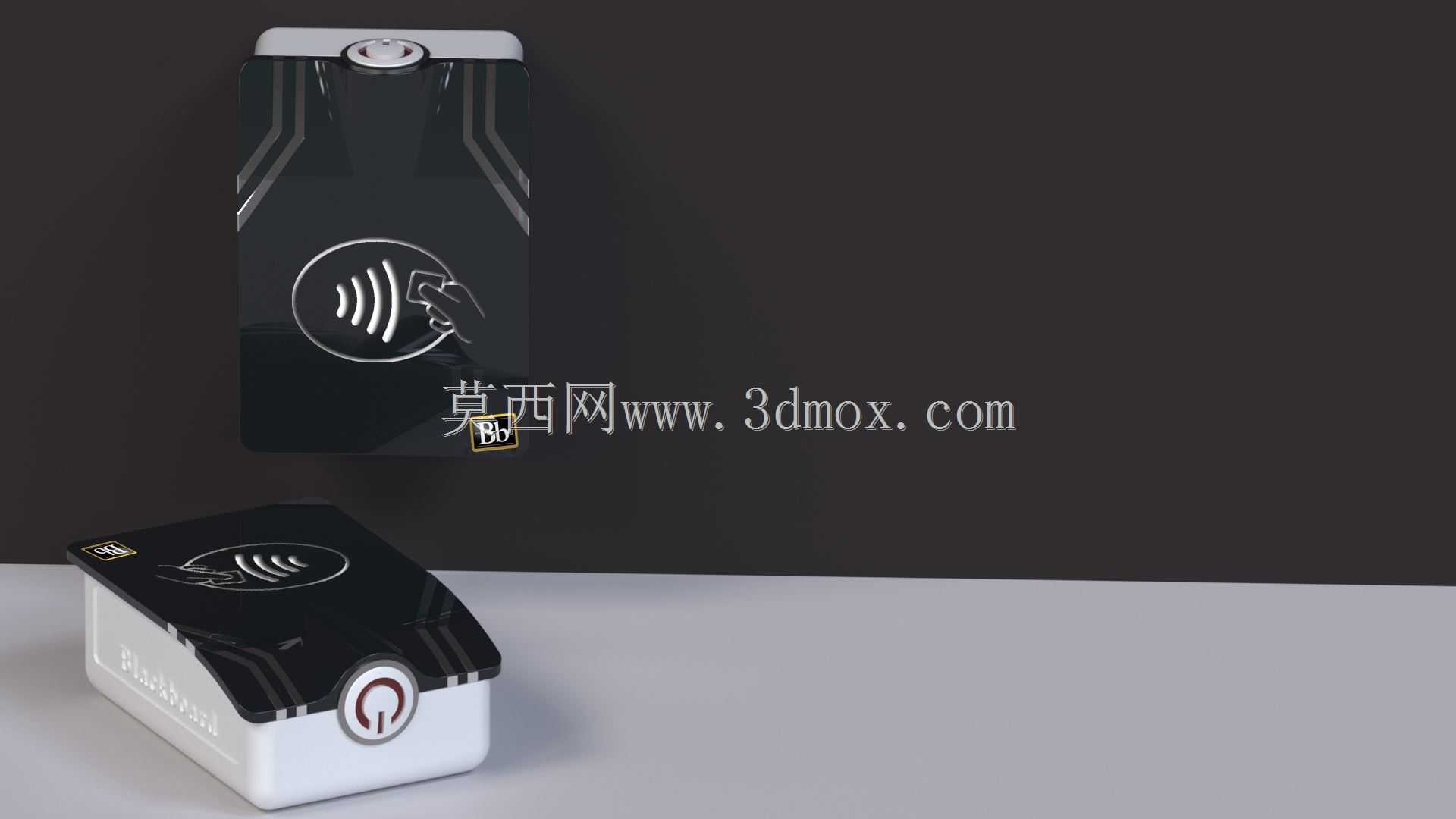

　　在校园门禁、企业考勤、公共场馆身份核验这类高频次人员通行场景里，非接触式识别终端的安装适配性、识别稳定性直接决定了通行效率与使用体验，本次呈现的两款读卡器分别对应壁挂安装与桌面放置两类部署需求，覆盖不同场景的安装边界要求。先看壁挂款的结构设计，整体采用窄长方的立式造型，外壳做了上下分件的卡扣式装配结构，侧边预留的沉头安装孔位适配86型标准暗装底盒，安装完成后突出墙面的厚度控制在30mm以内，不会对走廊、通道的通行净宽造成侵占，外壳正面的识别区域做了内凹的弧度处理，既可以引导用户将卡片对准识别区，也能避免日常剐蹭对感应面板造成的磨损，顶部的状态提示灯做了半透明的柔光罩设计，识别成功、待机、异常三种状态通过不同颜色的灯光区分，

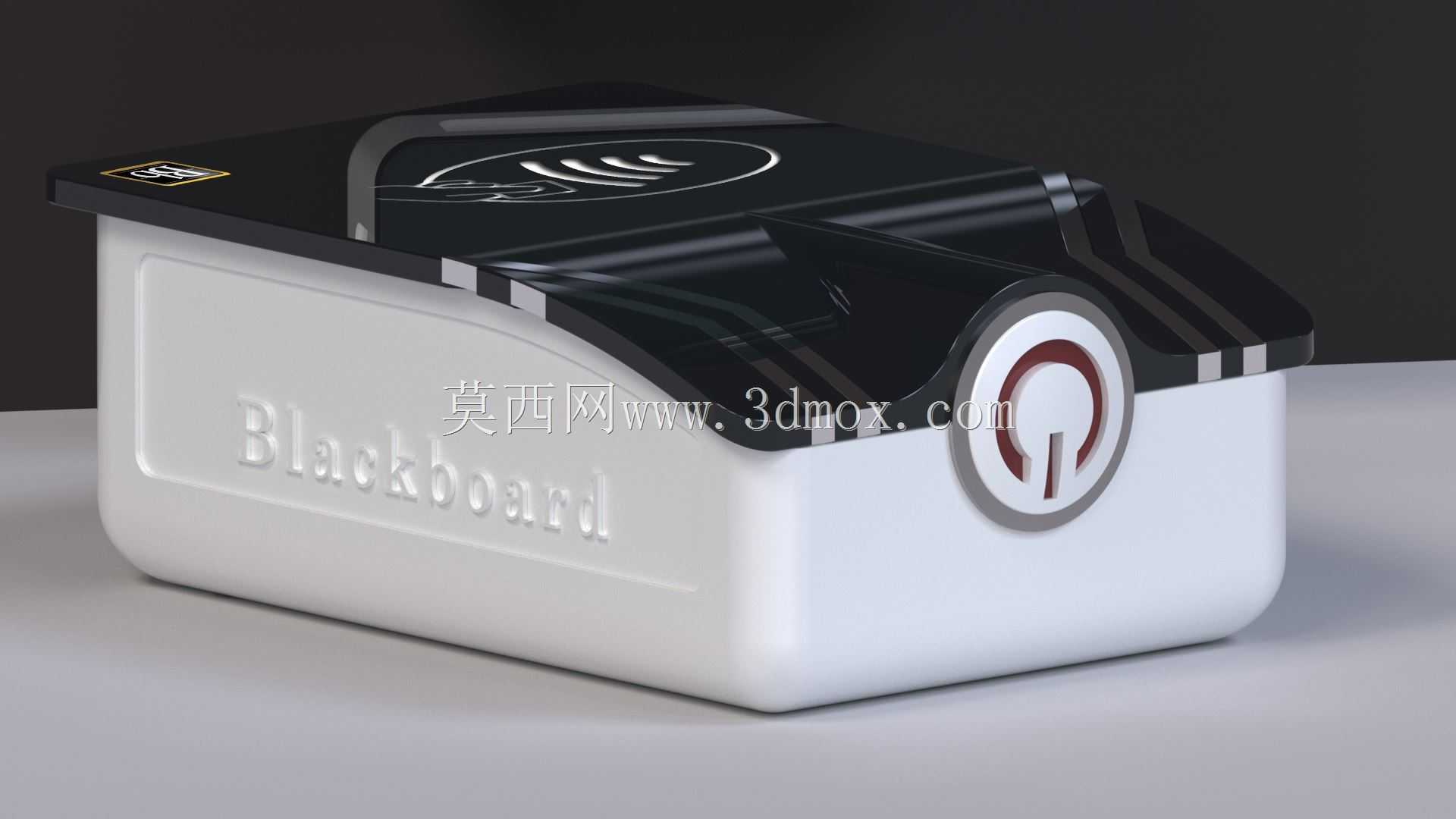

　　光线不会过于刺眼同时在走廊光照环境下也能清晰辨识。桌面款则采用矮方型的卧式造型，底部做了整圈的防滑橡胶垫布局，放置在前台、登记台桌面时不会因为卡片触碰产生滑移，顶面的识别区域做了微倾斜的角度设计，用户递卡时不需要刻意调整手腕角度就能让卡片平行于感应面，有效提升单次识别的成功率，正面的环形状态指示灯做了内嵌式设计，灯光从环形缝隙透出，不会直射操作人员的视线。两款设备的内部结构都做了分层布局，最上层是射频感应天线板，天线板与外壳内壁的间距控制在2mm，避免外壳材质对射频信号产生屏蔽，中间层是主控电路板，电路板与天线板之间预留了3mm的绝缘间隙，防止电路干扰影响识别距离，底层是电源与通讯接口模块，壁挂款的接口做了下置式设计，

　　布线时线缆可以直接顺着墙面走入暗装底盒，不会出现线缆外露的情况，桌面款的接口则做了后置式布局，线缆从设备后方引出，不会占用桌面的操作空间。从结构强度的角度考虑，两款设备的外壳都采用了ABS+PC的混合材质，壁厚控制在2.5mm，边角位置都做了R3的圆角过渡，既可以避免安装、搬运过程中边角磕碰开裂，也能消除尖锐边角带来的安全隐患，壁挂款的外壳侧边做了一圈0.8mm的凸筋，装配后上下壳的拼缝位置不会出现错位，拼缝间隙控制在0.2mm以内，满足日常使用的防尘要求，桌面款的上壳与下壳之间额外增加了一圈橡胶密封圈，放置在桌面时可以防止泼溅的茶水、清洁用水渗入设备内部。在识别性能的结构适配方面，两款设备的感应天线都做了居中布局，

　　识别区域的外壳部分没有添加金属嵌件，保证13.56MHz频段的射频信号可以稳定穿透，有效识别距离控制在50-80mm，用户不需要将卡片完全贴靠在设备表面就能完成识别，既提升了通行速度，也减少了卡片与设备表面的接触磨损。针对不同场景的安装需求，壁挂款除了适配标准86底盒的安装孔位，还预留了两个额外的自攻螺丝安装位，可以直接固定在木质墙面、玻璃隔断等没有预装底盒的安装面上，安装孔位都做了沉头设计，螺丝安装完成后不会突出外壳表面，保证外观的整体性；桌面款的底部防滑垫采用可拆卸式设计，如果需要将桌面款固定在特定台面上，可以拆下防滑垫，通过底部预留的两个M4螺丝孔将设备锁固在台面支架上，适配临时核验点、展会入口等需要固定设备的使用场景。从人机交互的细节设计来看，两款设备的识别反馈都做了灯光加提示音的双重设计，提示音的出音孔做了迷宫式结构，既可以保证声音传出，也能防止灰尘、小虫从出音孔进入设备内部，出音孔的位置都设置在设备的侧面，不会因为设备贴墙放置或者桌面放置挡住出音孔，导致提示音音量过小。设备的外壳表面做了细磨砂的晒纹处理，日常使用过程中不容易残留指纹和划痕，长期使用也能保持外观的整洁度，壁挂款的正面品牌标识区域做了下沉式的铭牌安装位，可以根据使用场景的需求更换不同的标识铭牌，不需要重新开模制作外壳，有效降低不同项目的定制成本。
