0.75英寸TH-A型油管悬挂器结构设计

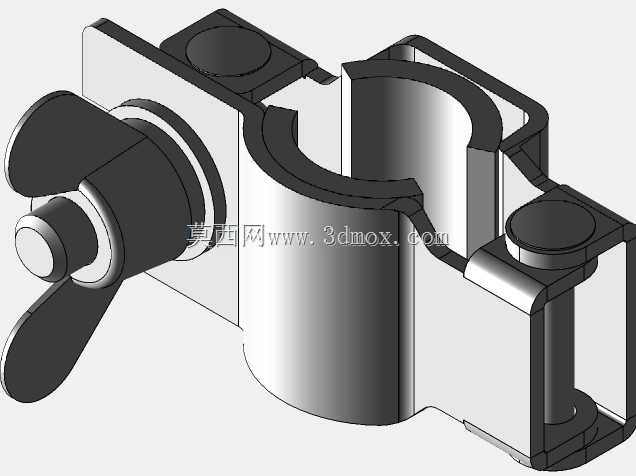

　　在陆上及海上油气开采的井口作业环节，油管悬挂器是采油树与井下管柱衔接的核心承载部件，这款0.75英寸规格的TH-A型悬挂器，主要适配小尺寸油管的坐挂需求，常见于低产井、试采井以及分层采油的配套管柱组合中，承担着悬挂井下油管柱重量、密封油管与套管环形空间、为井下控制管线提供穿越通道的核心作用，其工作状态直接关系到井口承压稳定性与生产作业安全。从结构设计逻辑来看，该悬挂器采用了对开式卡瓦抱紧结构，主体承载座采用对称分瓣设计，安装时可直接从油管侧方卡入就位，无需从油管端部穿套，大幅降低了修井作业时的安装难度，尤其适合带压作业场景下的快速换装需求。主体承载部分的弧形抱紧面做了微齿防滑处理，齿形角度经过反复校核，

　　既能够保证在额定悬挂载荷下不出现油管滑移下坠，又不会因为齿尖压入量过大损伤油管外壁，避免后续起管时出现卡阻或油管断裂隐患。侧面的蝶形锁紧旋钮是该型号的典型设计特征，不同于传统的螺栓顶紧结构，旋钮式锁紧无需额外配套扳手工具，作业人员徒手即可完成锁紧与释放操作，旋钮的螺纹副采用了梯形自锁螺纹，锁紧后不会因为井口长期振动出现松脱，旋钮端部的压块与卡瓦座之间设置了球面调心结构，即使安装时存在微小的角度偏差，压块也能均匀贴合卡瓦背面，保证抱紧力沿圆周方向均匀分布，避免局部应力集中造成的卡瓦变形或油管压溃。从安装边界尺寸来看，该悬挂器适配的油管外径为0.75英寸，整体安装高度控制在常规小尺寸采油树的四通腔体预留空间范围内，

　　两侧的定位凸台与井口四通的定位槽精准匹配，坐挂后能够自动对中，保证油管轴线与井口轴线重合，避免管柱偏磨。上部的密封端面采用平面密封结构，可配套金属缠绕垫或橡胶密封圈实现与上部采油树通道的密封，承压等级能够满足常规采油作业的压力要求。悬挂器本体上预留的两个圆形定位孔，用于配套专用的送入工具，在修井作业时可通过送入工具将悬挂器整体送入井口四通指定位置，坐挂完成后送入工具可顺利脱开起出，不会与悬挂器本体发生卡滞。在实际工况适配性上，该结构充分考虑了井口作业的复杂环境，所有外露棱角均做了圆角钝化处理，避免安装过程中刮伤密封件或划伤作业人员，本体材质选用合金结构钢，表面做了防腐处理，能够适应井下含硫、含腐蚀介质的作业环境，

　　长期使用不会出现锈蚀卡阻。不同于大尺寸重载型油管悬挂器，这款小尺寸TH-A型悬挂器更侧重轻量化与操作便捷性，整体结构紧凑，重量较轻，单人即可完成搬运与安装作业，在偏远井场作业时无需依赖大型吊装设备，能够有效提升作业效率，降低作业成本。在结构细节处理上，卡瓦与本体之间的滑动配合面做了研磨处理，配合间隙控制在合理范围内，既保证卡瓦能够顺畅滑动实现抱紧与释放动作，又不会因为间隙过大造成杂物嵌入卡滞，配合面还设计了防尘挡边，能够阻挡井口的泥沙、油污进入配合间隙，延长维护周期。侧面的锁紧旋钮与本体的螺纹连接部位设置了防尘密封圈，避免外界杂质进入螺纹副造成螺纹锈蚀，保证长期使用后仍能顺畅操作。在实际选型应用中，该型号悬挂器需要匹配对应规格的井口四通腔体尺寸，安装前需确认油管外壁无明显变形、凹坑等缺陷，保证卡瓦能够有效抱紧，坐挂完成后需验证锁紧旋钮的锁紧力矩达到设计值，确认悬挂载荷达标后再进行后续的井口组件安装。该结构的设计充分平衡了承载性能、操作便捷性与工况适应性，是小尺寸油管配套井口装置的理想配套部件，其结构设计思路也可为同类型小载荷管柱悬挂工具的开发提供参考，在试油试采、小产量生产井、井下作业临时管柱悬挂等场景均有广泛的应用空间。
