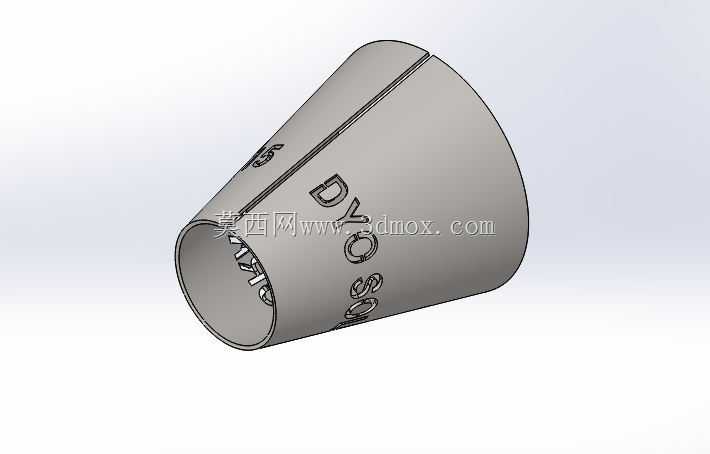

带标识刻字的变径锥形连接管件

　　这类带轴向拼接缝的锥形构件，在通风除尘管路、散料输送溜槽、小型异径管道对接场景中应用十分广泛，很多现场施工人员会直接按放样尺寸下料卷制，但提前做好三维建模校验，能避免现场拼接时出现错边、端口不圆、对接间隙过大的问题。从结构上看，该构件为薄壁截头圆锥壳体，侧壁预留一条轴向拼接焊缝，成型后两端为直径不同的圆形开口，大端可对接大口径管路或设备出料口，小端衔接小直径输送管道，实现不同通径部件的平滑过渡，减少介质流经变径位置时的涡流阻力，不管是输送含尘气体、粉状颗粒物料，还是作为小型设备的导流罩，都能适配常规的安装对接需求。设计这类锥筒构件时，首先要确认两端对接部件的实际通径，不能直接照搬公称直径数值，要提前核对对接法兰或者管道的实际外径，

　　避免成型后端口尺寸偏差导致无法装配；锥度的选择需要结合现场安装空间的长度限制，若安装距离受限可适当增大锥度，但输送散料时锥度过大容易出现物料挂壁堆积，通风管路则要控制锥角避免局部阻力陡增。建模过程中要同步完成钣金展开校验，因为薄壁锥筒卷制时，板材下料的扇形尺寸直接决定最终成型精度，要提前预留拼接焊缝的焊接收缩余量，侧壁的刻字标识要做蚀刻深度的参数化设置，避免刻字过深削弱薄壁构件的结构强度，刻字位置要避开拼接焊缝区域，防止焊接时标识区域出现应力集中。安装边界方面，这类锥筒构件两端通常采用抱箍连接或者法兰对接，建模时要在两端端口预留足够的连接配合长度，不能将锥面直接延伸到对接端面，否则抱箍紧固时会出现密封不严的问题；

　　构件整体的同轴度公差要控制在合理范围，若两端圆心偏移量过大，对接后会出现管路错位，运行时产生额外振动。轴向拼接缝的位置设计要结合安装朝向调整，尽量将焊缝布置在介质冲刷较弱的一侧，减少长期运行过程中焊缝位置的磨损，若用于输送腐蚀性介质，还要在建模时预留内壁防腐层的厚度余量，避免防腐处理后内部通径变小影响输送效率。很多新手设计这类构件时容易忽略卷制过程中的板材回弹量，不同厚度的金属板材卷成锥面时的回弹系数不同，建模时要结合选用的板材厚度调整下料的扇形曲率，否则卷制后大端或小端的圆度会超差，和对接部件装配时出现局部缝隙。另外侧壁的标识刻字采用凹陷式设计，相比凸起标识更不容易在运输、安装过程中被剐蹭磨损，

　　长期使用后仍能清晰辨认构件的规格参数，方便后期设备维护时快速识别部件信息。这类锥筒构件不需要额外的加强筋结构，依靠自身薄壁壳体的结构强度就能满足常规低压管路的使用需求，若用于负压通风场景，可根据实际负压值在大端和小端位置增设一圈环形加强筋，避免运行过程中锥筒被大气压瘪，加强筋的位置要避开两端的连接区域，防止影响对接装配。
