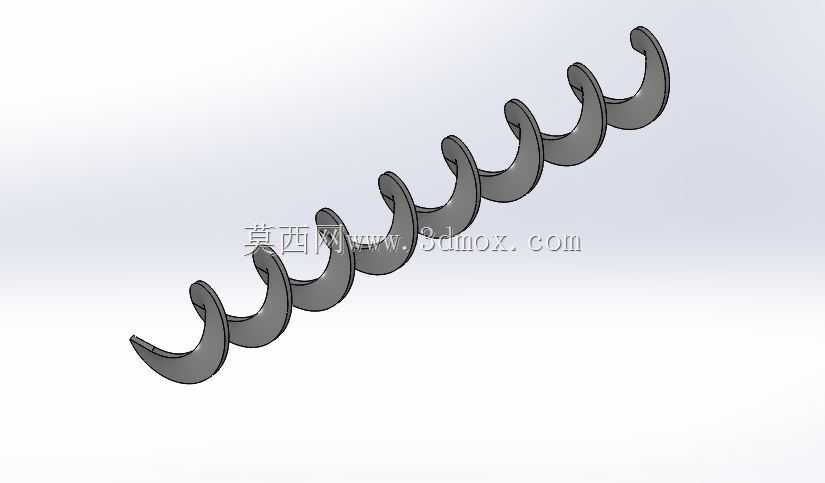

单片冲压式螺旋输送叶片结构

　　在散料输送工况里，这类单片成型的螺旋叶片是无轴螺旋、有轴绞龙设备的核心做功部件，区别于整根轧制的连续螺旋，单片冲压折弯成型的叶片在大直径、大螺距、耐磨材质定制场景下适配性更强，常见于餐厨垃圾处理、粮食中转、矿山粉料输送、污泥输送、建材粉料转运等场景，尤其是输送粘性大、易缠绕、含硬质颗粒的物料时，单片拼接的螺旋结构能根据磨损位置单独更换单片叶片，大幅降低后期运维的配件成本与停机时长。从结构设计逻辑来看，这类叶片采用等厚钢板经下料、冲压成型、螺旋扭压工序制作，单片叶片的螺旋升角沿径向呈渐变分布，靠近内孔安装边的升角小，外缘升角大，这种角度匹配是为了保证物料在输送过程中不会随叶片同步空转，能沿输送槽轴向平稳推进，避免物料在槽体内堆积堵转。

　　设计这类叶片时首先要匹配输送物料的特性，比如输送粮食类颗粒物料时，叶片外缘与输送槽内壁的间隙控制在3-5mm，间隙过大会残留物料造成交叉污染，间隙过小则会因为安装同轴度误差、叶片焊接变形出现刮蹭槽体的问题；如果是输送污泥、餐厨垃圾这类粘性物料，间隙可以放大到8-12mm，同时适当加大螺距，降低物料粘附在叶片表面的概率。从安装边界来看，单片叶片内孔边预留焊接坡口，拼接时相邻叶片的接缝处要错开120度以上的圆周角度，避免所有接缝处于同一条母线位置造成轴系动平衡偏差，焊接完成后要对叶片外缘做车削修整，保证整根螺旋的外径圆度跳动不超过2mm，避免运转过程中出现周期性振动。这类叶片的螺距选择直接关联输送效率，水平输送工况下螺距一般取0.

　　8-1倍的叶片直径，倾斜输送角度超过20度时螺距要缩小到0.6-0.7倍直径，垂直输送时螺距进一步缩小到0.5倍直径，防止物料因为重力回滑。针对磨蚀性强的物料比如矿粉、炉渣，叶片外缘可以额外堆焊耐磨层，或者采用耐磨钢板直接冲压成型，单片结构的优势就在于可以根据不同磨损位置的损耗速率，在进料端、出料端等磨损快的位置更换更高硬度的叶片，中段采用普通材质叶片，平衡制造成本与使用寿命。在建模过程中要注意单片叶片的螺旋面展开精度，传统的三角形展开法会存在成型后螺距偏差，采用三维软件的螺旋线扫描、曲面加厚方式建模，能精准模拟钢板扭压后的实际成型尺寸，避免下料后出现螺距累积误差，导致整根螺旋拼接完成后总长偏差、叶片与轴焊接错位的问题。

　　另外这类叶片不需要额外做表面抛光处理，除非是食品级物料输送场景，要对焊接接缝做打磨钝化，避免缝隙残留物料滋生细菌，普通工业输送场景下只要保证焊缝无焊瘤、无尖锐凸起即可，过于光滑的叶片表面反而会降低对物料的摩擦力，影响输送效率。实际装配时，叶片与中心轴的焊接要采用对称分段焊接工艺，从中间向两端逐步施焊，减少焊接热变形导致的轴弯曲，焊后要做静平衡校验，保证螺旋运转时的径向跳动在允许范围内，避免长时间运转造成轴承过早磨损、驱动电机负载波动过大。
