带支架槽型托辊输送辊组件结构设计

　　这套输送辊组件是散料输送系统里的核心承载部件，日常在矿山、港口、粮库、建材厂的带式输送线上随处可见，主要作用是承托输送带及上面承载的物料，避免输送带在重载下出现过度下垂、跑偏，保障输送过程的平稳运行。不同于平型托辊，这套组件采用的是三辊槽型布置结构，两侧的辊子带有固定倾斜角度，能让输送带在承载段形成槽型截面，大幅提升散料的装载量，同时减少物料在输送过程中的撒漏问题，尤其适合煤炭、矿石、砂石、粮食这类颗粒、块状散料的长距离输送场景。

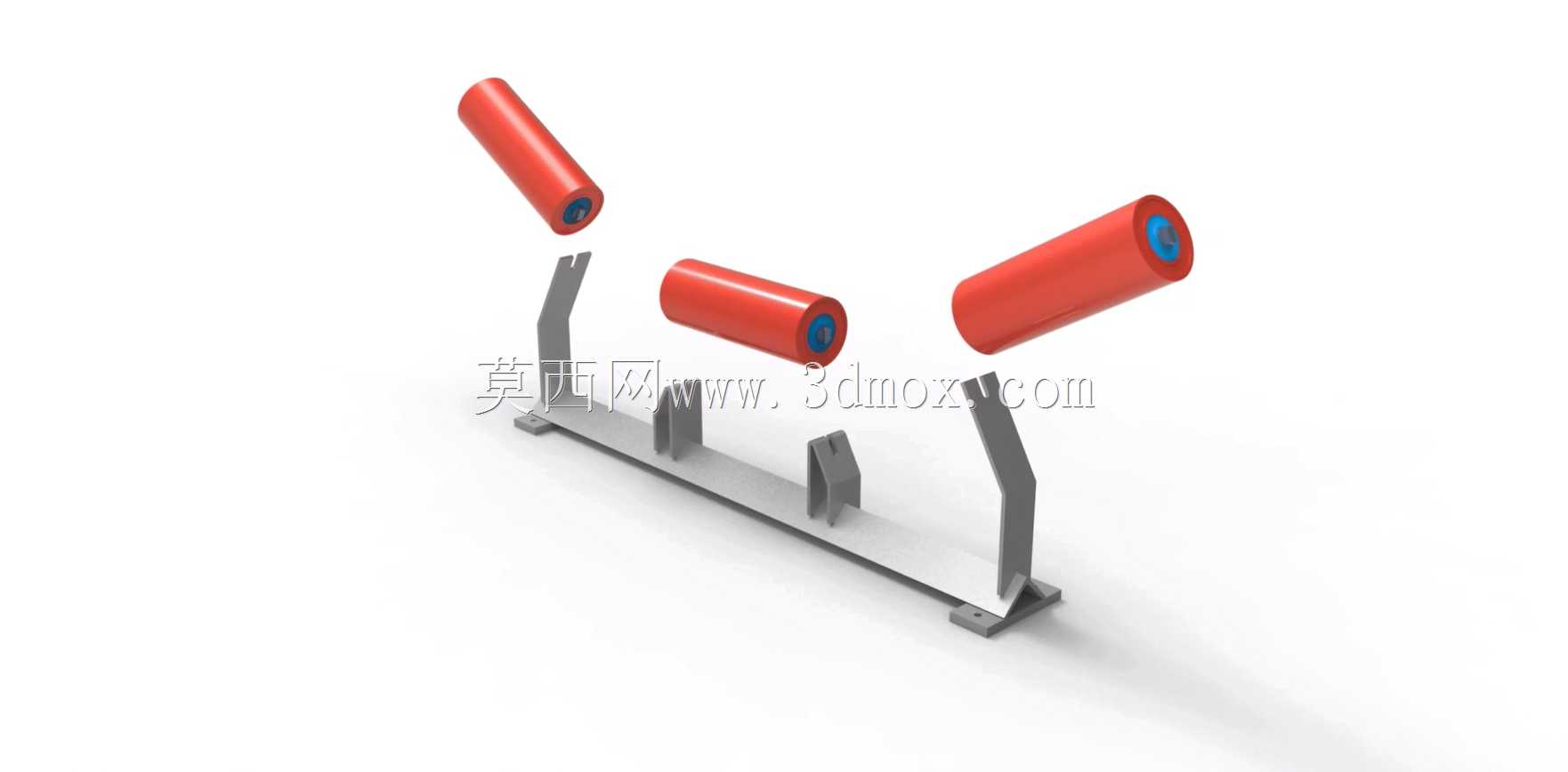

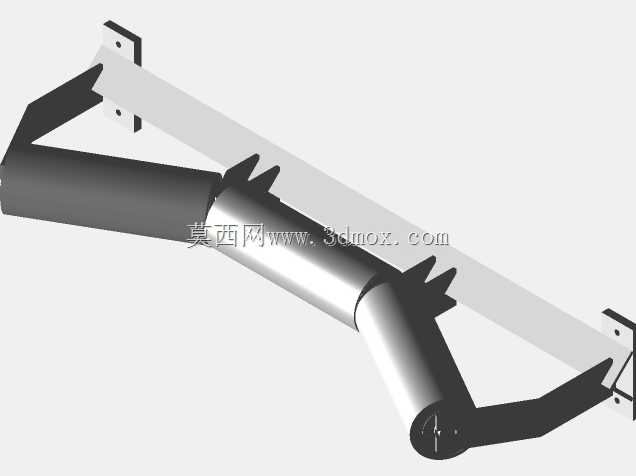

　　从结构设计来看，整套组件由侧支架、中间支座、三个辊体以及底部安装底座组成，侧支架采用折弯成型的钢板结构，上部开有辊轴安装卡槽，不需要额外的紧固件就能实现辊体的快速卡装，后期维护更换辊子的时候，只需要将旧辊体从卡槽内抬出，放入新辊体即可完成更换，能大幅缩短设备停机维护的时间。中间支座的高度经过匹配计算，刚好让中间水平布置的辊体与两侧倾斜辊体的端面紧密贴合，避免输送带在辊子接缝处出现卡滞、磨损的问题，三个辊体的圆柱面保持连续的支撑弧度，和输送带的接触面积均匀，不会出现局部应力集中导致的输送带过早磨损。

　　辊体本身采用无缝钢管加工而成，两端装配有带密封结构的轴承座，内置的轴承能保障辊体在高转速、重载工况下的灵活转动，密封结构可以阻挡输送过程中的粉尘、水汽进入轴承内部，延长轴承的使用寿命，避免辊体出现卡滞、不转的情况，减少输送带的磨耗。辊体表面做了防锈处理，能适应户外潮湿、多粉尘的恶劣作业环境，两端的轴头采用标准直径设计，和支架上的安装卡槽尺寸完全匹配，不需要额外加工就能直接装配，具备良好的互换性，现场备件储备不需要单独定制，能降低运维的备件成本。

　　底部的安装底座采用平板式结构，上面开有长条形安装孔，安装时可以根据现场的机架安装孔位进行小范围的位置调整，降低现场安装的对位难度，底座和侧支架、中间支座之间采用焊接连接，整体结构刚性充足，在承受满载物料的冲击载荷时不会出现变形、开焊的问题。整套组件的安装边界尺寸适配行业通用的带宽规格，支架的总高度、辊子的倾斜角度都符合通用带式输送机的设计规范，可以直接替换现有输送线上的同规格旧托辊组，不需要对原有输送机架进行额外改造。

　　在实际选型应用中，这类槽型输送辊组件的布置间距需要根据输送物料的密度、输送带的带宽以及输送能力来确定，重载荷段的布置间距会适当缩小，避免输送带下垂量过大，回程段则可以适当增大间距降低设备成本。设计过程中需要重点校核支架的抗弯强度以及辊体的径向载荷承受能力，确保在满载物料下落冲击的工况下，支架不会出现永久变形，辊体的径向跳动量控制在标准允许范围内，避免运行过程中输送带出现跳动、跑偏的问题。同时辊体的转动阻力需要控制在合理区间，降低整条输送线的运行功耗，配合纠偏装置使用时，能进一步提升输送系统的运行稳定性，减少日常运维的人工投入。
