管式螺旋物料输送装置结构设计

　　在散状物料的车间转运、生产线衔接场景中，这类管式螺旋输送结构是小流量粉体、颗粒料短距离输送的常用选型，不同于带式输送机的敞开式输送，封闭管壳的结构能避免输送过程中物料撒漏、粉尘外溢，尤其适合食品粉料、化工颗粒、建材细料这类对输送密闭性有要求的工况，安装时可根据现场布局调整倾斜角度，水平布置时适合料仓出料到加工设备的定点给料，小角度倾斜布置时可完成不同高度工位间的物料提升，单段输送长度通常适配车间内跨工位的转运需求，过长的输送距离会增加螺旋轴的扭矩负载，反而降低运行稳定性。

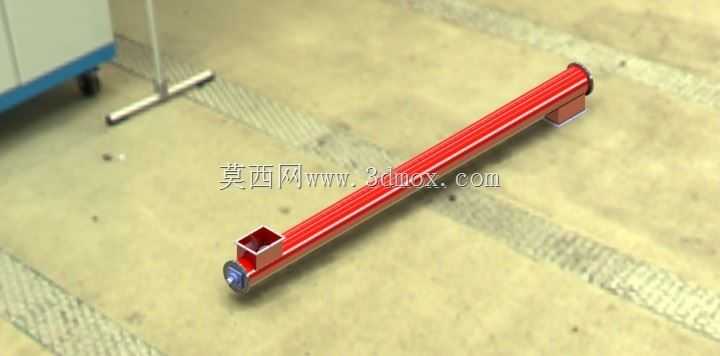

　　从结构组成来看，核心的输送螺旋叶片焊接在中心传动轴上，转动时依靠叶片的轴向推力推动物料沿管壳内壁向前移动，进料端设置的方形接料口可直接对接上游料仓的出料溜管，出料端的法兰结构能快速衔接下游设备的进料口，两端的端盖集成了轴承安装位，用来支撑中心传动轴，避免长轴转动时出现径向跳动，端盖处还预留了密封件安装槽，可根据输送物料的特性选配填料密封或者骨架油封，防止细料从轴端缝隙漏出。

　　设计这类结构时，首先要根据输送物料的堆积密度、粒径确定螺旋叶片的螺距与轴径，流动性好的颗粒料可选用较大螺距提升输送效率，流动性差的易结拱粉料则要适当缩小螺距，避免物料在管内堵塞；管壳的内径要和螺旋叶片的外径保留合理间隙，间隙过大会残留物料造成交叉污染，间隙过小则会因为加工、安装的同轴度误差导致叶片刮蹭管壳内壁，运行时产生异响与额外磨损。中心轴的直径需要根据输送长度、物料摩擦阻力做挠度校核，避免长轴在自重与物料阻力下出现弯曲，影响转动平稳性。

　　安装边界上，设备的整体固定依靠管壳下方的两个支撑脚，支撑脚的安装孔位需要和现场的安装机架提前配做，保证设备安装后螺旋轴的水平度或者倾斜角度符合设计要求，驱动端通常布置在出料侧，这样螺旋轴工作时处于受拉状态，相比驱动端在进料侧的受压布置，能降低长轴的弯曲变形风险。进料口的尺寸要匹配上游料仓的出料能力，避免进料速度超过螺旋的输送上限造成堵料，出料口的通径不能小于螺旋的有效输送截面积，防止物料在出料端堆积。

　　实际建模过程中，螺旋叶片的建模需要保证叶片的导程一致，焊接到中心轴时要保证叶片与轴的同轴度，避免转动时出现动不平衡；管壳的分段法兰连接面要做平面度处理，保证连接后管内壁平滑无台阶，防止物料在接缝处卡滞；两端的轴承座安装位要和管壳同轴，否则装配后会出现轴承别劲、温升过快的问题，缩短轴承使用寿命。对于有清洁要求的工况，还可以在管壳下方开设快开式清理口，方便换料时清理管内残留的物料，避免不同批次物料混料。

　　这类输送结构的优势在于结构紧凑，占用的横向安装空间小，不需要复杂的张紧机构，日常维护只需要定期检查轴承润滑情况、密封件的磨损情况即可，运行时的噪音低，输送量稳定，可以通过调整驱动电机的转速精准控制给料量，很适合用在配料生产线、包装机进料、料仓出料定量给料的场景中，相比气力输送设备，它的能耗更低，不需要配套复杂的风路与除尘系统，对于小流量的散料输送来说性价比更高。建模时还要注意各部件的装配干涉检查，尤其是螺旋叶片转动时和管壳、端盖的间隙，要预留足够的安全余量，避免实际加工装配后出现运动干涉，支撑脚的高度设计要匹配上下游设备的接口高度，减少现场安装时的调整工作量。
