异径过渡钣金放样连接构件

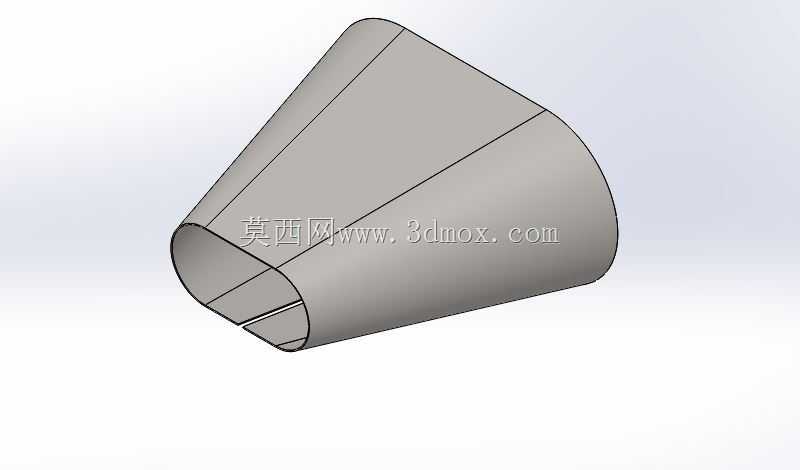

　　这类异径锥状钣金构件，在通风除尘、物料气力输送、工业管道变径衔接场景中应用十分广泛，很多现场施工的管段对接，都会遇到两端接口截面尺寸、甚至截面朝向存在偏差的情况，直接用等径管材无法完成对接，就需要这类放样制作的过渡件来完成流道的平顺衔接，避免管路出现直角突变造成的风阻陡增、物料卡滞问题。从结构形态来看，该构件属于斜口偏心锥筒类钣金件，两端分别为不同尺寸的圆形开口，其中一端开口轴线与另一端存在一定偏角，并非正心同心的大小头结构，这种设计主要适配两端管路不在同一直线、存在安装位错的现场工况，不需要额外增加弯头来调整走向，单一部件就能同时完成变径与转向的过渡，能减少管路连接的接缝数量，降低现场焊接或者咬口施工的工作量，也能减少接缝位置的漏风、漏料隐患。在设计这类构件时，首先要确认两端接口的实际安装边界：包括两端管口的直径尺寸、两个管口端面的空间夹角、两个管口中心的偏心距，这些参数直接决定了放样展开的轮廓精度，一旦参数出现偏差，现场安装时就会出现对口错边、无法贴合法兰或者原有管端的问题。放样过程中需要将锥面拆分成若干个近似三角形的小单元，通过逐段求解各素线的实际长度，再将所有素线端点平滑连接得到展开的平板轮廓，下料后通过卷板、折边工序完成成型，最后在接缝位置预留咬口或者焊接余量，保证拼接后的结构强度。这类构件在实际使用中，壁厚通常根据输送介质的特性选择，普通通风系统常用0.5-1.5mm的镀锌钢板制作，

　　输送磨损性较强的粉体物料时则会选用2-4mm的耐磨钢板或者不锈钢板，成型后两端通常会配合法兰、抱箍结构与相邻管段固定，安装时需要保证锥面的平顺度，避免出现局部凹陷、凸起造成的流道涡流，对于除尘系统来说，平顺的锥面还能避免粉尘在构件内壁沉积，减少管路堵塞的风险。和正心大小头相比，这类偏心斜锥的放样难度更高，因为各条素线的长度都不相同，无法通过简单的扇形展开直接得到轮廓，必须逐点计算各位置的素线实长，建模过程中需要先搭建两端的管口基准面，绘制好两个端口的轮廓线，再通过放样特征生成连续的锥面，同时要提前预留好板材的折弯扣除量，保证成型后的端口尺寸和设计值一致，不会因为板材厚度的影响出现端口尺寸超差。在安装边界的校核上，

　　需要重点确认构件安装后不会和周边的设备支架、其他管线产生干涉，因为锥段是倾斜过渡的，最大外轮廓的位置往往不在两端管口的连线上，建模时需要提前做出外轮廓的包络体，核对现场的安装空间是否足够，避免安装时才发现构件和周边结构碰撞，造成返工。另外这类构件的接缝位置通常设置在锥面的素线方向，也就是沿着锥面的直线方向布置拼接缝，这样卷制的时候更容易贴合曲面，不会因为接缝位置的曲率变化造成拼接错位，接缝处如果采用焊接工艺，还需要在焊接后做打磨处理，保证内壁的光滑度，减少介质流动的阻力，如果是采用咬口连接，则要保证咬口的咬合紧密，对于有密封要求的工况，还需要在接缝处打密封胶或者垫密封胶条，避免出现泄漏。在通风系统中，

　　这类过渡件通常设置在风机进出口与主管道的衔接位置，因为风机的接口尺寸往往和主风管尺寸不匹配，且风机安装位置和风管走向常存在一定偏角，用这类定制放样的过渡件连接，能最大程度降低管路的局部阻力，减少风机的能耗损失；在粉体输送系统中，这类构件则用于不同管径的输送管段衔接，平顺的锥面能让物料保持均匀的流速，避免因为截面突变造成的物料堆积、堵管问题。设计时还要考虑构件的承重能力，如果是安装在高空的管路系统，需要在构件的合适位置设置吊耳或者支撑点，避免构件的重量全部压在两端的管段上，造成管路变形，支撑点的位置通常选在锥段重心对应的外壁位置，保证吊装或者支撑时构件的受力均匀，不会因为局部受力造成锥面变形。
