多层板叠层式注塑模具结构设计方案

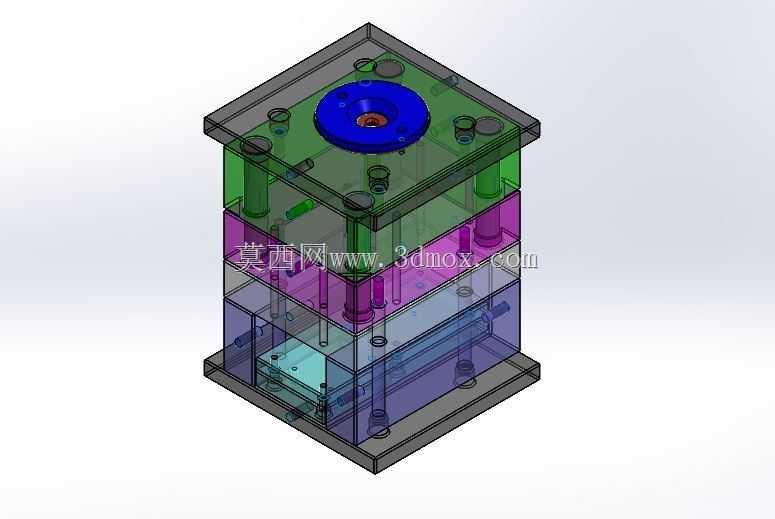

　　这套叠层式注塑模架结构，主要面向大批量同规格小型塑胶件的注塑生产场景，常见于消费电子外壳、精密接插件、小型日用塑胶件的量产环节，相比单层模架，在同等注塑机锁模力、开模行程条件下，能实现翻倍的型腔排布数量，直接提升单模次产出效率，降低单位产品的成型能耗与分摊成本。从结构分层来看，整套模架沿开模方向分为四层功能区域，最上层为定模固定板，中心位置设置主流道衬套安装位，衬套外圈做定位环配合台阶，可直接与注塑机射嘴中心对位，避免射胶偏移产生的披锋、缺胶问题；定模固定板下方依次设置流道推板、定模板、动模板、方铁垫块与动模固定板，各层板件之间通过精密导柱导套实现开合模导向，导柱沿模架四角对称布置，配合长度覆盖整个开模行程，避免多层板开合过程中出现偏载卡滞。

　　设计过程中首先考虑的是浇注系统的平衡排布，由于叠层结构的型腔分布在两个分型面处，主流道进入后通过热流道分流板将熔融塑胶均匀分配到上下两个分型面的各型腔进胶点，分流道截面采用圆形加工，表面抛光至镜面级别，减少熔料流动阻力，保证各型腔进胶同步性，避免不同型腔填充速度差异导致的零件尺寸偏差、内应力不均问题。冷却回路的布置覆盖所有成型模板与型腔镶件区域，每层模板内加工独立的循环冷却水道，水道距离型腔壁的距离保持均匀，控制在1.5倍水道直径的尺寸范围，避免局部冷却不均导致的塑件翘曲变形；进出水接头统一布置在模架非操作侧，方便生产现场接装水路，同时避免与机械手取件路径、顶出机构运动路径产生干涉。

　　顶出机构设置在动模侧的方铁围成的空腔内，采用顶针板带动顶针的结构实现塑件脱模，顶针排布位置对应塑件的加强筋、柱位等包紧力较大的区域，顶针端面与型腔面贴合精度控制在0.02mm以内，避免顶出痕迹影响塑件外观质量；同时在流道推板位置设置流道顶出结构，开模过程中先实现流道凝料与塑件的自动分离，配合机械手可实现全自动无人化生产。导向部件除了四角的主导柱导套外，在各模板的分型面位置还设置了辅助定位销，抵消长期生产过程中导柱磨损带来的定位偏差，保证型腔合模精度，满足小型精密塑件的尺寸公差要求。

　　安装边界方面，整套模架的长宽尺寸适配200吨级卧式注塑机的拉杆间距，模架总闭合高度符合注塑机最小模厚要求，开模行程预留足够的取件空间，上下两个分型面的开模距离均大于塑件总高度加流道凝料长度，保证取件过程中不会出现刮擦；动模固定板与定模固定板上的压板槽、吊装螺孔位置按照通用注塑机安装标准加工，可直接适配不同品牌同吨位注塑机的装夹要求，无需额外加工改装。整套结构的板件均采用标准模架规格加工，大部分零部件可直接选用标准件，减少定制加工成本，后期维护更换易损件也更加便捷，适合长期连续量产的生产工况。
