透明分层式塑料元件注塑成型模具结构

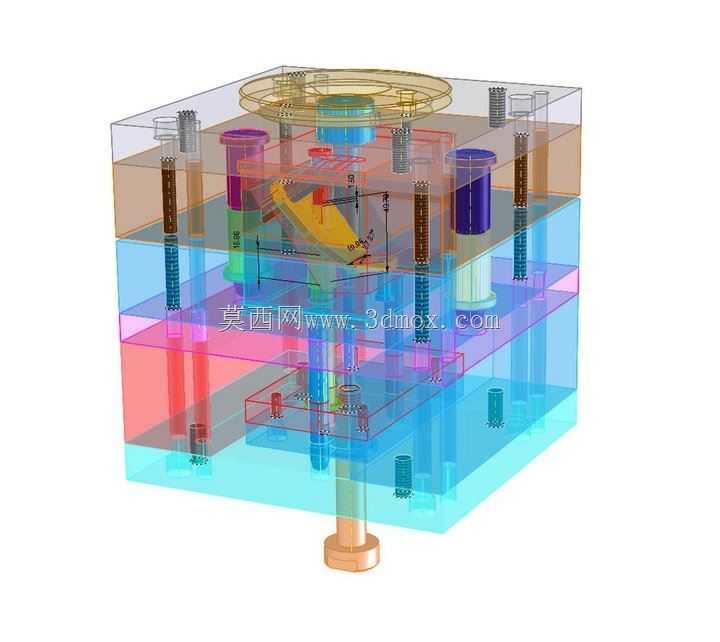

　　这套塑料元件成型模具的结构设计，完全围绕小型精密塑料件的批量注塑生产需求搭建，日常应用场景覆盖消费电子小型结构件、家电内置塑料卡扣、通用机械小尺寸塑料配件的量产工序，是注塑车间生产小型热塑性塑料零件的核心工装。从结构分层来看，整套模架采用标准两板模衍生结构，透明化的结构展示能清晰看到各层级板件的功能划分：最上层的定模固定板直接对接注塑机定模安装面，定位圈与注塑机炮嘴同轴度公差控制在0.02mm以内，保证浇注时料流不会出现溢边偏差；定模板内嵌入的型腔部分直接成型塑料元件的外表面，表面粗糙度根据塑件外观要求做对应处理，若生产外观件会做镜面抛光，内部结构件则做普通蚀纹处理即可。动模侧的结构排布更侧重成型后的脱模可靠性，

　　动模板内的型芯部分成型塑件的内结构与安装卡扣位，周围均匀布置的导柱导套采用SUJ2轴承钢淬硬处理，开合模过程中动定模的对位精度能长期保持在0.01mm级别，避免长期生产出现飞边、错位等不良。冷却水道的排布完全贴合型腔与型芯的轮廓，在料流填充阻力大、热量集中的浇口附近做加密水道布置，进水口与出水口的温差控制在5℃以内，保证整个模腔各区域冷却速率均匀，避免塑件出现翘曲、缩痕、内应力集中等缺陷，成型周期能根据塑料原料特性控制在15-30秒区间，匹配量产节拍要求。顶出机构采用多顶杆均匀排布设计，顶杆位置全部选在塑件受力强度高、不影响外观的结构筋位与安装柱位置，避免顶出过程中塑件出现顶白、顶穿变形问题；顶出板的行程根据塑件脱模距离做限位设计，

　　顶出行程预留5mm安全余量，防止顶出行程过大损坏型芯或复位机构。复位弹簧均匀布置在顶出板四角，合模过程中能带动顶出板提前复位，配合复位杆的硬定位保证顶杆在合模完成后完全回到初始位置，不会出现顶杆碰伤型腔的问题。浇注系统采用侧浇口进料形式，浇口位置选在塑件非外观面的侧边，浇口截面尺寸根据塑料原料的熔融流动性做匹配设计，比如PP、PE等流动性好的原料浇口厚度取0.5-0.8mm，ABS、PC等流动性稍差的原料浇口厚度取0.8-1.2mm，既能保证料流快速充满型腔，又能在开模后方便浇口凝料与塑件分离，减少后续修剪工序的工作量。整套模具的安装边界完全适配常规100吨级小型注塑机的安装尺寸，定模侧与动模侧的安装螺孔位置、定位圈直径、

　　顶出孔位置都符合行业通用安装标准，不需要额外做改装就能直接上机调试。排气槽开设在料流填充的末端位置，排气槽深度控制在0.02-0.03mm，既能保证型腔内的空气在料流填充时顺利排出，避免塑件出现烧焦、缺胶问题，又不会出现料流溢入排气槽形成飞边的情况。在实际生产调试中，这套结构的模具适配绝大多数通用热塑性塑料的成型需求，只需要根据原料的熔融温度调整料筒温度与模温参数，就能快速切换生产不同材质的小型塑料元件；模具的易损件比如导套、顶杆、浇口套都采用标准件设计，生产过程中出现磨损可以快速更换，减少停机维修时间。从设计逻辑上看，整套结构没有做多余的复杂机构，所有结构设计都服务于“稳定量产、减少不良、方便维护”三个核心生产需求，模架各板件的厚度都根据成型压力做强度校核，长期生产不会出现模架变形、胀模等问题；各紧固螺钉的排布间距控制在100-120mm区间，保证合模时模板受力均匀，不会出现局部锁模力不足导致的飞边问题。对于刚接触注塑模具设计的从业者来说，这套分层展示的结构能清晰理解两板模各组件的装配关系与功能逻辑，搞懂每个零件在生产过程中起到的实际作用，避免设计时出现结构冗余、功能缺失的问题；对于生产端的工艺调试人员来说，清晰的结构排布能快速定位生产中出现的不良问题点，比如冷却不均导致的翘曲可以对应检查对应位置的水道是否堵塞，顶出变形可以对应调整顶杆的顶出速度与顶出位置，大幅缩短调机试模的时间成本。
