制冷设备用轴流散热风机结构设计

　　在工业制冷、商用冷冻设备的热管理系统中，风冷散热是维持压缩机制冷循环稳定运行的核心环节，这款轴流结构的散热部件，主要承担冷凝器、制冷舱内部的强制空气对流换热任务，通过定向气流带走制冷回路中高压冷媒释放的热量，保障冷媒完成冷凝节流的循环过程，避免压缩机因排气温度过高触发过载保护，是中小型冷冻机组、嵌入式冷藏柜、工业低温冷却设备风冷回路里的核心执行部件。从结构设计逻辑来看，这款风机采用方形外框搭配七叶后倾式扇叶的布局，外框四个角预留的沉头安装孔，是按照行业通用的安装孔距标准设计的，安装时可直接通过M4规格的螺丝固定在冷凝器翅片的支架或者设备舱的通风面板上，安装边界完全适配常规80mm规格轴流风机的安装位，

　　替换原有部件时不需要额外修改安装钣金的开孔尺寸，外框厚度控制在25mm的常规尺寸区间，不会额外占用冷冻设备内部的紧凑安装空间，适配多数嵌入式冷冻设备的舱内布局。扇叶部分采用红色半硬质工程塑料材质，叶片的曲面弧度经过流场优化，在额定转速下运行时，能够在较低的风阻损耗下输出稳定的轴向气流，叶片边缘做了圆弧过渡处理，减少高速旋转时的气流切割噪音，避免商用冷冻设备运行时产生过大的环境噪音，影响使用场景的声环境要求。外框的中心轮毂位置做了加厚的轴承安装座，内置的含油轴承结构能够保障风机在冷冻设备常见的0-45摄氏度工作环境下长期稳定运行，轴承座与外框之间通过三根均匀分布的静叶支撑连接，既能够保证整体结构的刚性，避免扇叶高速旋转时产生共振抖动，

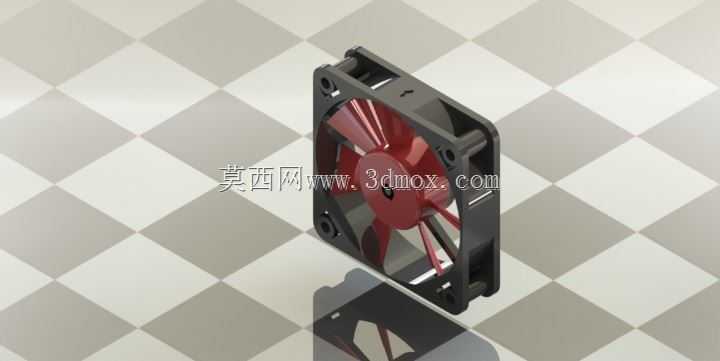

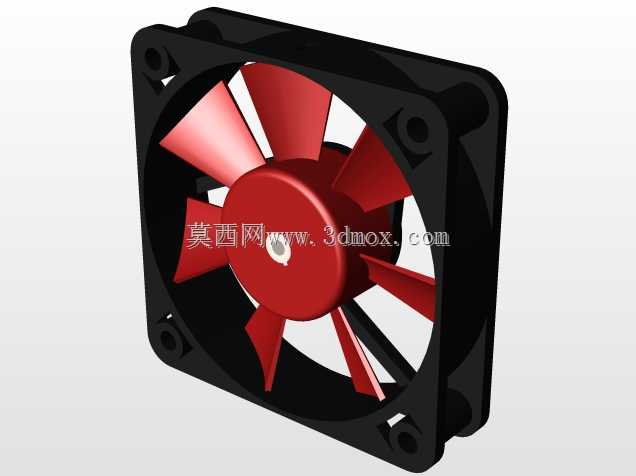

　　也能够对流出的气流做一定的整流作用，减少气流的紊流损耗，提升风冷换热的效率。在实际设备装配场景中，这款风机的安装方向可根据冷凝器的布置位置灵活调整，既可以采用吹风式安装将外部空气吹向冷凝器翅片，也可以采用抽风式安装将舱内热空气抽出设备外部，适配不同结构的冷冻设备风道设计。外框的边角做了小圆角过渡处理，安装作业时不会划伤操作人员的手部，也不会刮损设备内部的连接线束，扇叶与外框内壁之间预留了均匀的1.5mm间隙，既避免了扇叶旋转时与外框产生刮擦，也尽可能减少了间隙处的气流回流损失，提升风机的送风效率。从结构建模的细节来看，模型完整还原了风机的所有装配特征，包括外框上的安装孔沉台、扇叶的曲面弧度、轮毂的卡扣结构、支撑静叶的连接形态，

　　在进行冷冻设备整机结构设计时，可以直接将该模型导入装配体中，进行安装干涉检查、风道流场仿真的前置布局，不需要再对风机的外形尺寸进行二次测绘，能够大幅缩短制冷设备的结构设计周期。在设备日常运行过程中，这款风机的运行转速匹配常规冷冻设备的散热需求，在环境温度35摄氏度的工况下，能够提供足够的风量带走冷凝器的散热量，保障制冷系统的冷凝压力维持在合理区间，避免因散热不足导致的制冷效率下降、压缩机负载升高的问题。外框采用的黑色阻燃工程塑料材质，符合电气设备的阻燃要求，即使风机电机出现异常升温，也不会出现明火引燃周边部件的风险，满足制冷设备的电气安全设计标准。扇叶做了动平衡校准结构设计，出厂前的动平衡校正能够让风机在长期运行时保持较低的振动值，避免振动传递到设备钣金上产生共振异响，也能够延长轴承的使用寿命，减少设备后期的维护频次。在进行冷冻设备的结构设计选型时，这款风机的外形尺寸、安装孔位、送风参数都属于行业通用的标准规格，能够适配多数中小型风冷式冷冻设备的散热需求，建模时还原的所有细节特征，都能够为结构工程师的整机布局、安装设计、干涉检查提供准确的三维数据参考，避免因模型尺寸偏差导致的装配问题。
