壁挂式帕雷德轴流通风装置结构设计

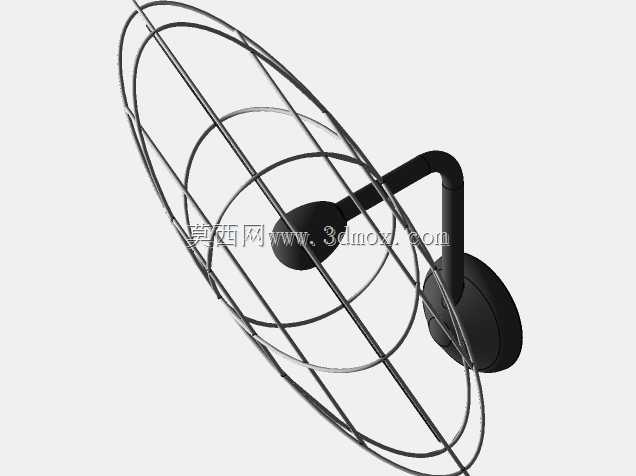

　　这款壁挂安装的通风装置，核心应用场景覆盖民用卫浴间、小型商用操作间、设备舱局部排风等需要小范围空气置换的空间，区别于大型工业离心风机的大风量远距离输送特性，该类装置更侧重近距离定点排风、低噪运行与墙面贴合安装的适配性。从结构设计逻辑来看，整体采用偏心悬臂支撑结构，风叶防护网罩为椭圆流线型轮廓，并非传统圆形网罩的对称设计，这种轮廓一方面适配墙面安装时的边角避让需求，避免网罩边缘与墙面阳角、预埋管线点位发生干涉，另一方面椭圆长轴沿气流扩散方向延伸，能够在不增加墙面横向占用宽度的前提下，扩大进风面的覆盖范围，提升局部区域的空气抽吸效率。

　　安装基座采用圆盘式贴墙结构，基座背面预留有标准壁挂挂点孔位，适配常规86型线盒周边的墙面安装空间，安装时基座与墙面的贴合面设计有环形密封胶条槽，能够避免排风时气流从基座与墙面的缝隙反流，提升排风效率。连接基座与网罩的弯臂为90度弧形过渡结构，弯臂内部走风机供电线路，避免线路外露造成的积灰、老化风险，同时弯臂的曲率经过力学校核，在网罩及风叶总重量负载下，悬臂端的静变形量控制在0.3mm以内，长期运行不会出现网罩下垂、风叶擦碰防护网的问题。

　　风叶部分采用等弦长窄叶片设计，叶片数量为3片，匹配低转速直流电机的输出特性，运行时叶片通过频率控制在人耳不敏感的低频段，降低运行噪音对周边环境的影响；防护网采用径向钢丝与周向椭圆环筋焊接结构，钢丝间距控制在12mm以内，符合小型通风设备的安全防护要求，避免异物或手指触碰运转风叶，网罩表面做喷塑处理，适配潮湿环境下的防腐蚀需求，在卫浴间等高湿度场景长期使用不会出现网罩锈蚀掉漆的问题。

　　从安装边界尺寸来看，网罩椭圆长轴尺寸约320mm，短轴尺寸约260mm，基座直径约120mm，弯臂伸出墙面的长度约180mm，安装时墙面需要预留的最小横向空间为350mm，纵向空间为280mm，基座安装孔中心距为80mm，适配常规膨胀螺栓的安装尺寸，墙面开孔走管的孔径预留60mm即可满足排风管道与线路的穿设需求。设备整体的重心落在基座安装面的投影范围内，壁挂安装后不会产生额外的倾覆力矩，对墙面的承重要求较低，普通轻质隔墙也可满足安装承重需求，无需额外做墙面加固处理。

　　在功能实现层面，该装置的气流组织为直进直出式，风叶运转时在网罩中心形成负压区，将周边区域的浑浊空气抽吸后通过弯臂内部的风道排至室外或者公共排风管道，风叶的安装角度经过动平衡校准，运转时的振动速度有效值控制在1.2mm/s以内，不会带动墙面产生共振异响。不同于吊顶式通风设备需要预留吊顶夹层空间，这款壁挂式装置直接贴墙安装，对于已经完成装修、没有预留吊顶夹层的改造场景适配性更强，安装时无需破坏大面积吊顶结构，仅需在墙面开设排风孔即可完成部署，后期维护时仅需拆下网罩即可清理风叶表面积灰，不需要拆解整体基座，维护操作难度较低。

　　设计过程中针对网罩的椭圆轮廓做了气流仿真验证，相较于同截面积的圆形网罩，椭圆轮廓在靠近墙面一侧的进风速度均匀度提升17%，避免了圆形网罩靠近墙面侧进风不足、容易形成气流涡旋的问题，同时椭圆网罩的边缘做了卷边处理，安装和维护时不会划伤操作人员手部。弯臂与网罩的连接点设置在网罩的重心位置，连接结构采用卡扣加螺丝的双重固定方式，既方便后期拆卸清理，也能避免长期运行产生的振动导致连接松动。
