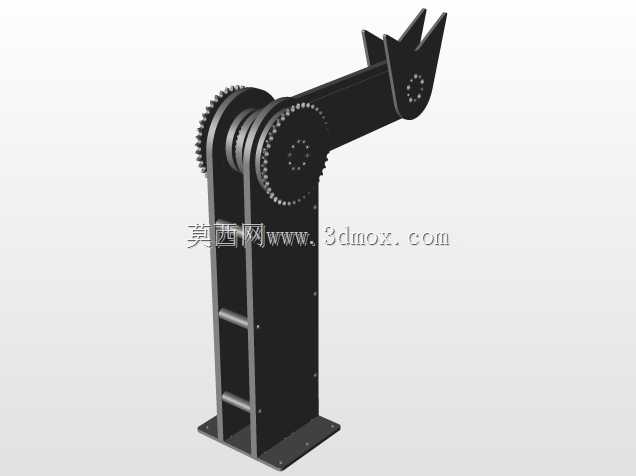

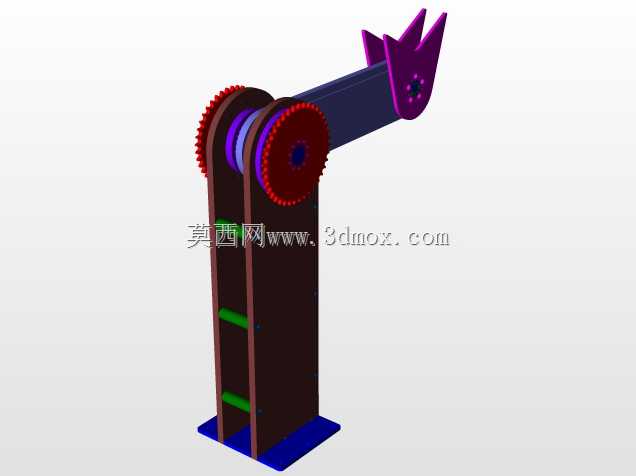

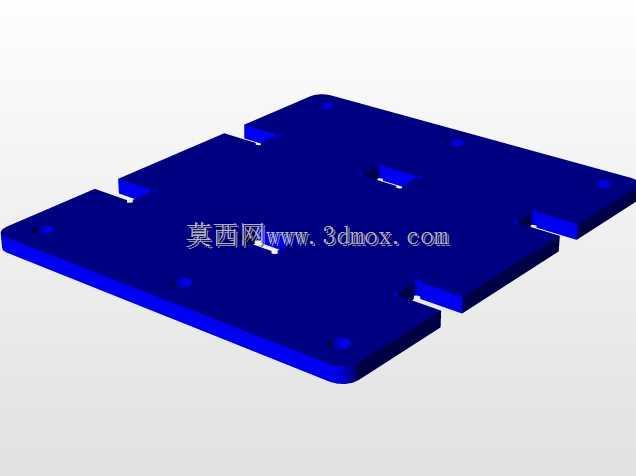

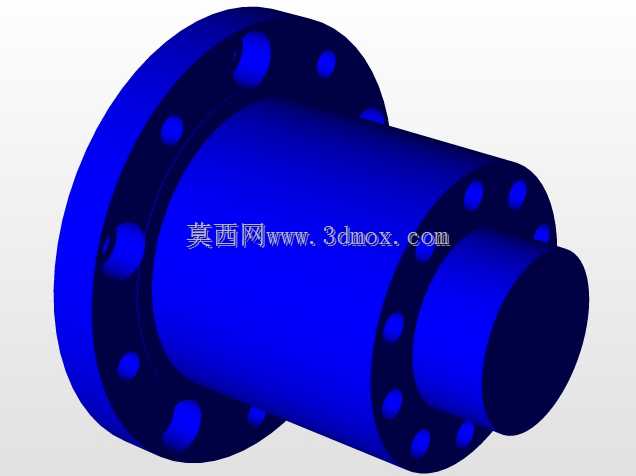

这套机构主要面向管材、棒材加工产线的跨工位物料转运场景,常见于圆钢下料、管材切割、轴类零件机加工的上下料环节,用来衔接前后工序的物料传递,替代人工完成长条形工件的抬运、移位动作,降低操作工搬运重型棒料的劳动强度,同时减少人工上下料过程中工件磕碰、定位偏差的问题。从结构布局来看,整体采用立式立柱支撑形式,底部设置方形安装法兰底座,安装时可直接通过螺栓固定在产线侧方的设备安装平台上,底座的安装孔位预留了足够的调节余量,可适配不同高度的产线对接需求,立柱主体采用双立板拼接的框架结构,相比整块型材的立柱,在保证整体结构刚性的前提下,有效降低了机构自身重量,同时立板之间预留的空腔可以容纳传动链条的回程段,避免传动部件外露带来的安全隐患,

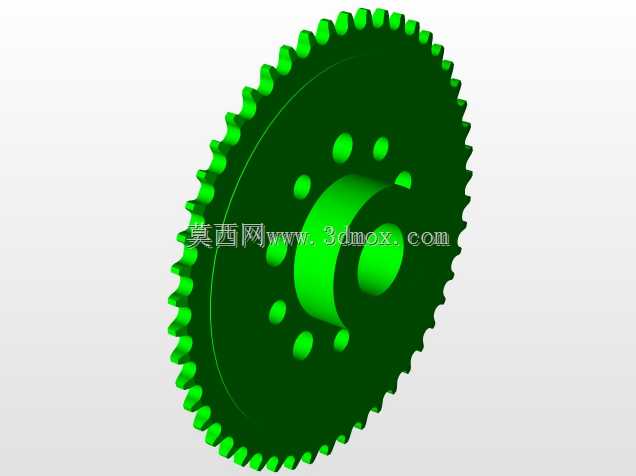

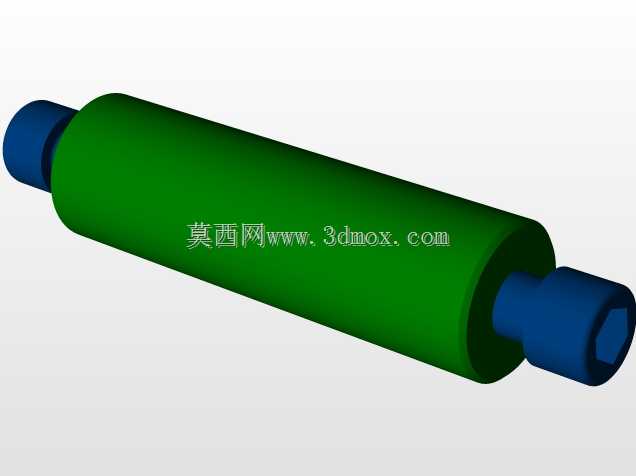

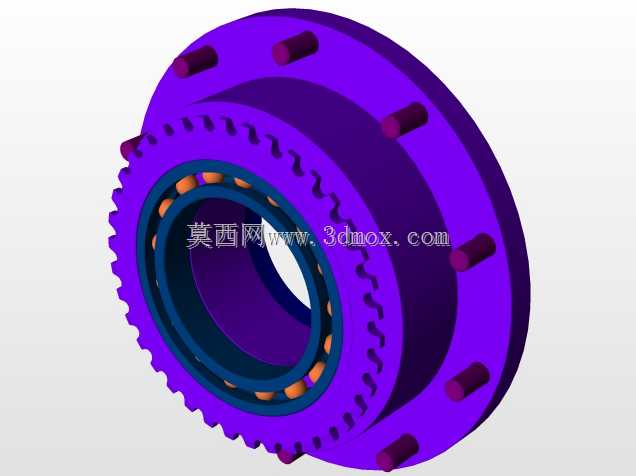

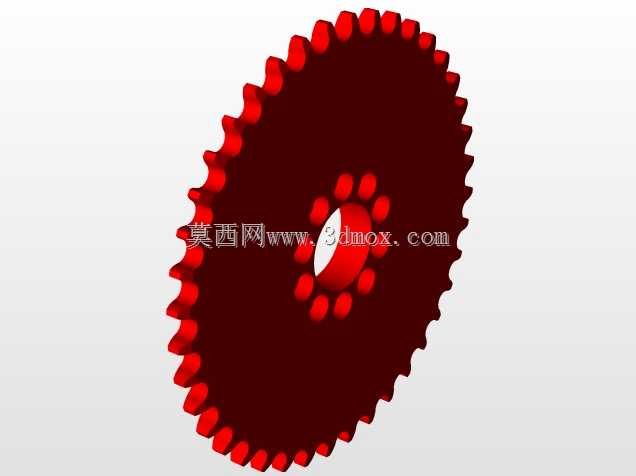

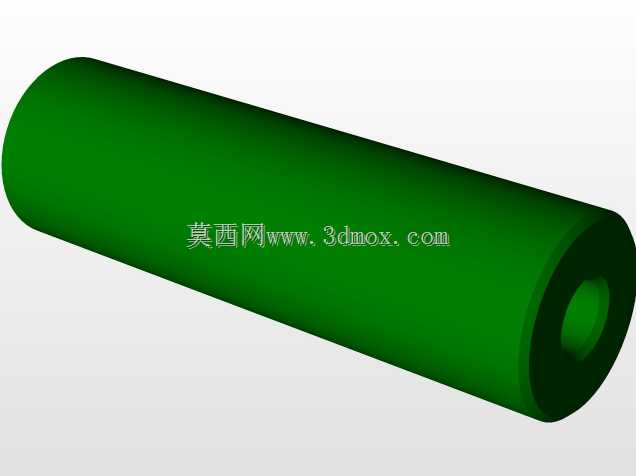

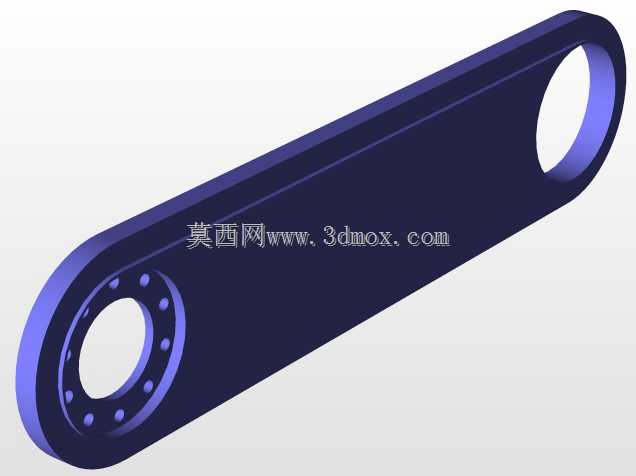

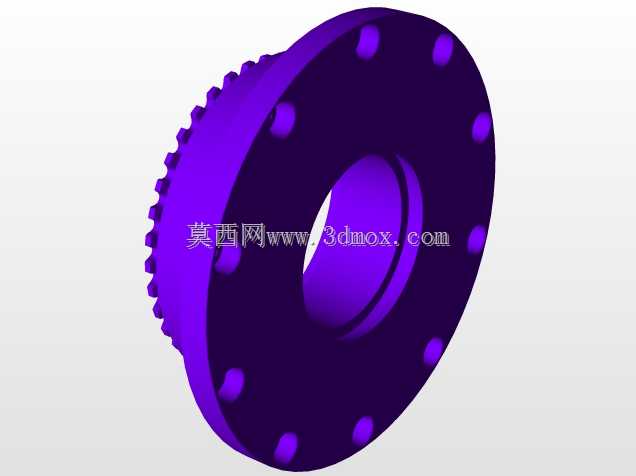

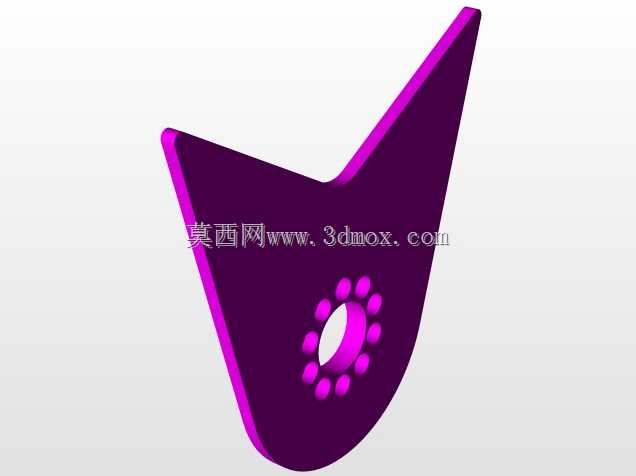

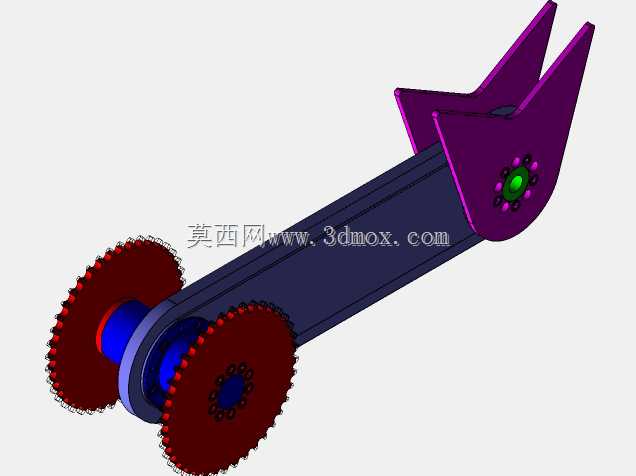

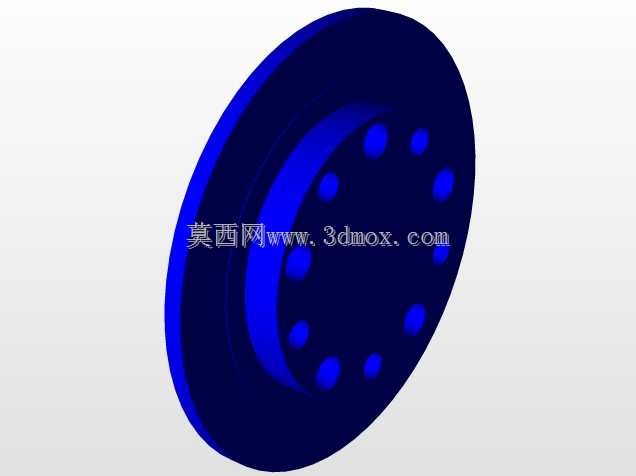

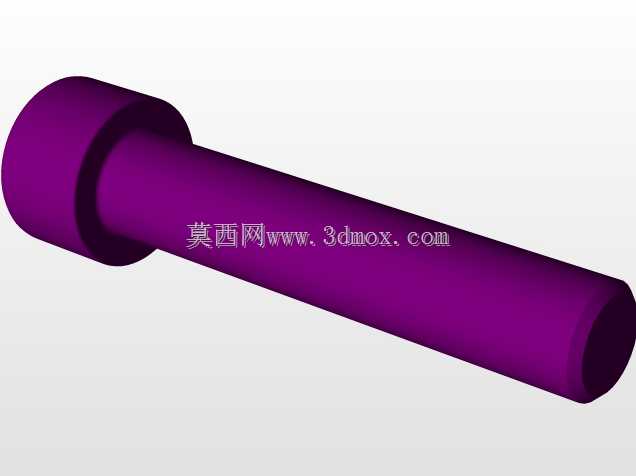

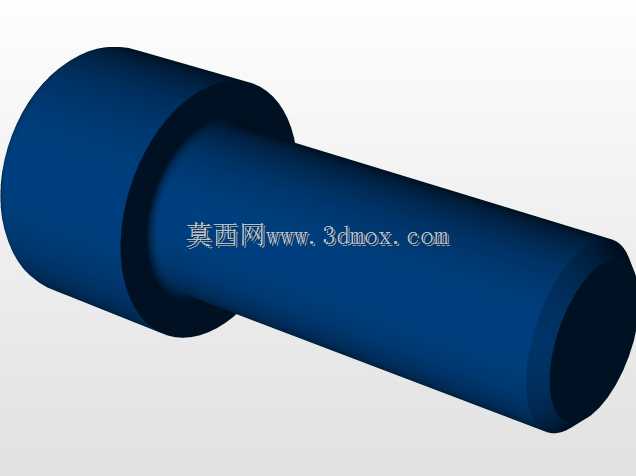

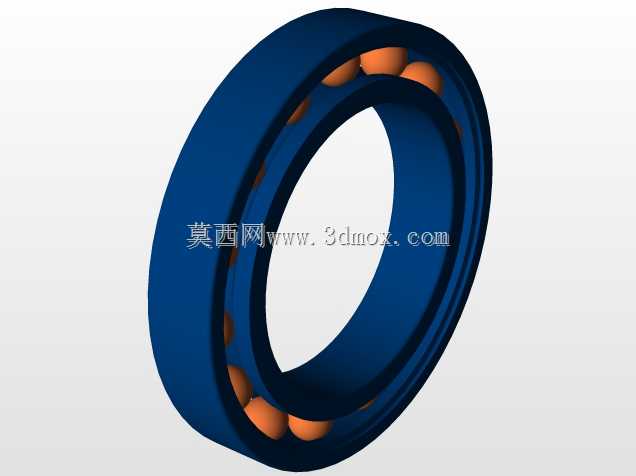

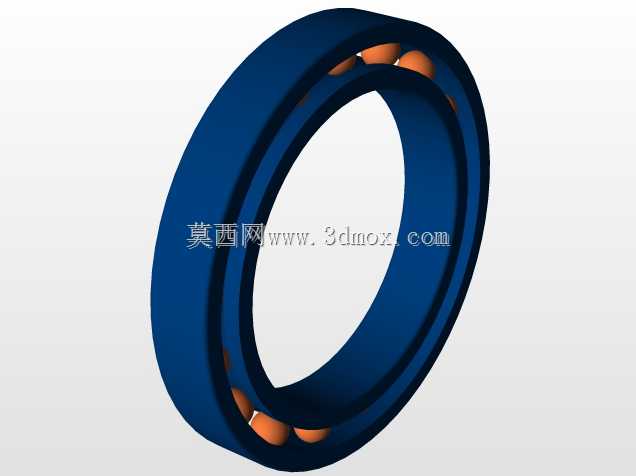

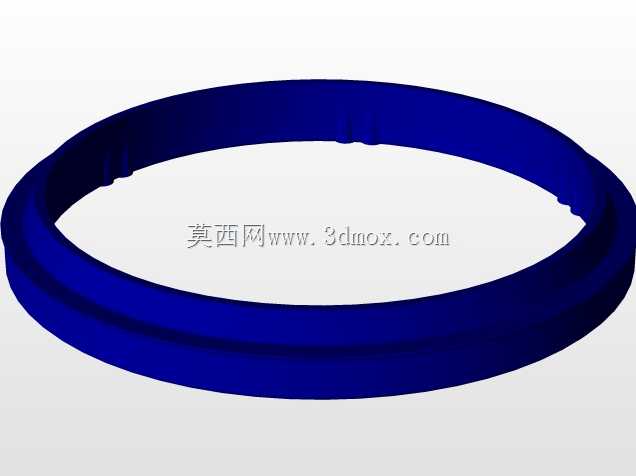

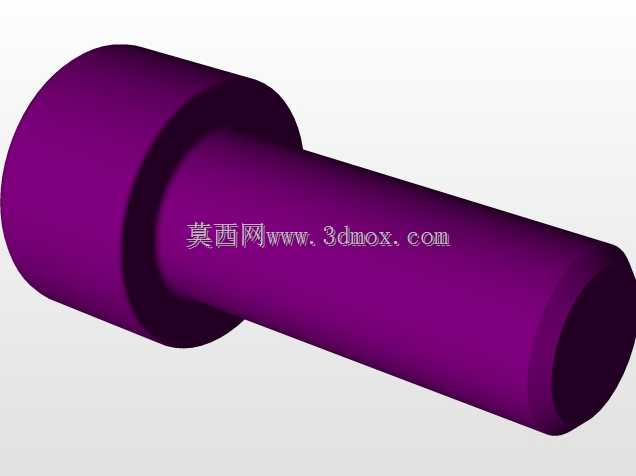

立板内侧间隔设置的绿色导向垫块,用来约束链条运行的横向摆动量,保证传动过程的平稳性,避免高速运行时链条出现跳齿、脱链的问题。传动部分采用双链轮同步驱动结构,动力输入端的链轮安装在立柱下部,和外部驱动电机的输出轴对接,上部从动链轮和摆臂的转轴同轴固定,当链条带动上部链轮转动时,即可驱动摆臂绕转轴完成设定角度的俯仰摆动,链轮两侧设置的紫色隔套用来调整链轮的轴向位置,保证上下链轮处于同一传动平面,避免链条出现偏磨,延长传动部件的使用寿命。摆臂末端设计有叉形接料结构,叉口的开口尺寸适配常见直径范围的圆棒、管材,接料时工件可直接卡入叉口内,不需要额外的夹持动作,摆臂摆动到上限位时,叉口高度刚好对齐上料工位的进料导轨,
工件可顺着导轨滑入加工工位,摆动到下限位时则对齐前序工序的出料位置,完成物料的承接,整个摆臂的摆动行程经过精准核算,既保证物料转运过程中不会和周边设备、护罩发生干涉,又能尽可能缩短转运路径,提升上下料的节拍效率。设计过程中针对传动部分做了动平衡校核,链轮和摆臂的转动惯量经过匹配,保证驱动电机启动、停止时不会出现明显的冲击晃动,同时链条的张紧结构集成在下部链轮的安装座上,后期维护时不需要拆解整个机架,仅需调整安装座的位置即可完成链条张紧度的调节,降低日常运维的难度。安装边界方面,机构整体的竖向高度适配常规中小型机加工产线的工位高度,横向摆臂的最大伸展长度覆盖常见的产线工位间距,安装时仅需保证底座安装平面的平面度误差在允许范围内,
即可保证机构运行的精度,不需要额外做复杂的地基处理,可直接集成到现有产线的自动化改造项目中,也可作为标准模块搭配在新设计的棒料加工设备上。在实际应用中,这套机构可搭配光电传感器使用,当检测到前序工位有加工完成的棒料出料时,即可触发驱动电机运行,自动完成接料、转位、放料的整套动作,整个运行过程的动作逻辑简单可靠,故障点少,适合在加工节拍稳定、工件形状规则的长条形物料加工场景中使用,相比多轴机器人上下料方案,这套机构的结构更简单,采购和维护成本更低,针对特定的棒料传输场景,运行稳定性反而更高,不会出现机器人夹持失误掉料的问题。
