带径向加强筋的圆形压缩广场盘类构件

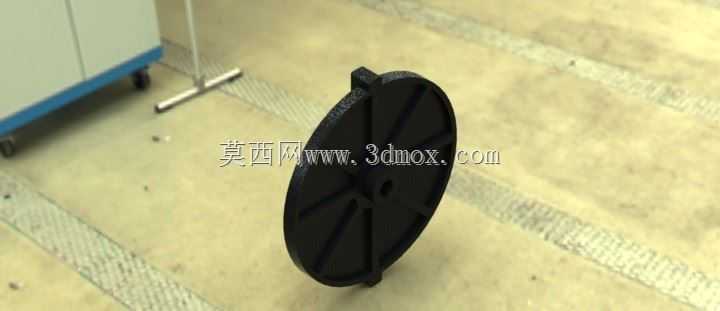

　　该盘类构件主要应用于需要平面承压、周向定位的压缩类作业场景，常见于小型物料压装工位、实验室试样压制设备、轻载压力加工工装的末端执行端，作为直接接触待压物料的承载端面使用，能够将驱动端传递的轴向压力均匀分散到接触面上，避免局部应力集中导致的物料破损或者构件变形。从结构设计来看，构件整体采用圆盘式主体结构，盘面沿径向均匀分布多道凸起加强筋，筋条从中心安装孔位置一直延伸到盘体边缘，这种设计并非为了外观装饰，而是在控制盘体整体厚度、降低构件自重的前提下，大幅提升盘面的抗弯截面模量，当盘面承受轴向压缩载荷时，径向筋条能够有效抵消盘面受到的弯曲应力，避免薄圆盘在承压时出现碗状形变，保证施压端面的平面度始终维持在工装要求的公差范围内。

　　盘体边缘设置有三个沿周向均匀分布的凸耳结构，凸耳上预留安装定位位点，既可以用于盘体与驱动压头的快速连接定位，也能够在盘体旋转作业时起到周向防转的作用，避免施压过程中盘体与驱动端出现相对滑移，保证压力传递的同轴度。中心位置的通孔为安装基准孔，孔的公差带按照过渡配合设计，能够与驱动轴的轴端实现精准配合，装配时不需要额外做找正调整，即可保证盘体端面与驱动轴线的垂直度要求，减少施压过程中的偏载问题。从安装边界来看，盘体的外径尺寸适配常规小型压装工位的作业空间，不会与周边的工装夹具、送料轨道产生运动干涉，筋条的凸起高度经过反复校核，既保证了结构强度，又不会因为筋条过高导致盘体整体厚度超标，影响设备的开合行程。

　　盘体背面的筋条与盘面采用大圆角过渡连接，避免应力集中在筋根位置，在长期承受交变压缩载荷的工况下，能够有效降低疲劳裂纹产生的概率，延长构件的使用寿命。实际应用中，该构件不需要额外做表面硬化处理即可满足轻载压缩作业的耐磨要求，如果用于金属件压装工况，只需要在盘面粘贴一层聚氨酯防护垫，就可以避免压伤工件表面，适配性较强。设计过程中没有采用复杂的曲面结构，所有特征均为规则的拉伸、切除特征，加工工艺性好，既可以采用铸造工艺批量生产，也可以直接用板材铣削加工做小批量试制，生产制造成本可控。在装配环节，三个周向凸耳的定位设计能够实现快速拆装，当盘面出现磨损需要更换时，不需要拆解整个驱动端结构，只需要松开凸耳位置的紧固件即可完成更换，

　　大幅降低设备的维护停机时间。盘体的整体重量控制在轻载工装的适配范围内，不会给驱动端增加额外的负载，对于采用气缸、小型液压缸作为驱动源的压缩设备来说，这种轻量化的结构设计能够有效降低驱动件的功率损耗，提升设备运行的能效比。在物料压缩作业过程中，均匀分布的径向筋条还能够起到一定的导流作用，当压制粉状、颗粒状物料时，筋条之间的凹槽可以容纳受压时溢出的少量物料，避免物料被挤压到盘体边缘与工装侧壁的缝隙中造成卡滞，提升设备运行的顺畅度。
