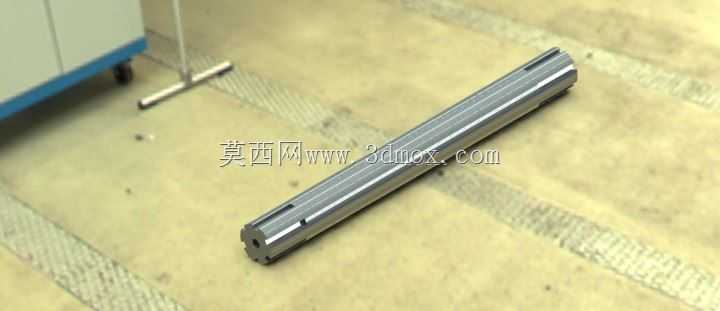

马扎克多工序加工用精密长轴零件结构

　　这类长轴零件主要适配马扎克多任务复合加工设备的主轴传动链路，在车铣复合加工场景中承担扭矩传递、刀具装夹定位的核心作用，是多工序加工设备实现连续车、铣、钻、镗复合工序的关键传动构件。从实际加工场景来看，这类轴件需要在高速旋转、持续交变载荷的工况下保持稳定的形位精度，因此设计阶段首先要考量的是长径比控制，避免轴件在高速运转时出现挠曲变形，影响加工面的同轴度与表面粗糙度。

　　从结构设计逻辑上，轴身沿轴向分布的多组键槽，是为了适配不同传动齿轮、轴承内圈的周向定位需求，不同位置的键槽宽度、深度根据对应传动段的扭矩传递阈值做差异化设计，靠近动力输入端的键槽承载扭矩更大，槽深与配合公差更严格，靠近刀具装夹端的键槽则兼顾定位精度与快换需求，槽边做了微小的倒角处理，避免装拆时刮伤配合件表面。轴端的内孔结构用于安装拉紧机构，实现刀具或者工装的轴向锁紧，内孔的同轴度相对于轴身外圆的跳动公差控制在微米级，保证高速旋转时的动平衡性能，减少设备运转时的振动异响。

　　在安装边界方面，这类长轴的外圆各段直径是按照设备主轴箱内的轴承安装位、隔套尺寸、传动齿轮内孔尺寸逐级匹配设计的，各轴段的台阶面作为轴向定位基准，台阶处的退刀槽尺寸严格适配对应加工刀具的走刀路径，避免装配时出现干涉。轴身的表面粗糙度根据配合性质做区分，轴承配合段的表面粗糙度要求最高，非配合段的表面做防锈处理即可，不需要过高的加工精度，以此平衡加工成本与使用性能。

　　实际应用中，这类轴件的失效形式多为键槽挤压变形、轴颈磨损，因此在设计时除了尺寸公差的把控，还需要考虑材料的热处理工艺，配合段表面做淬火处理提升硬度，芯部保持足够的韧性，承受交变载荷时不会出现脆断。在三维建模过程中，需要重点还原各轴段的直径公差、键槽的对称度要求、轴端内孔的深度与倒角尺寸，这些细节直接决定了后续生成的工程图能否直接用于生产加工，建模时各特征的参数化关联要做好，后续调整长径比或者键槽位置时可以快速修改，不需要重新绘制整个零件。

　　从设备运维的角度看，这类长轴属于机床的易损传动件，长期高速运转后轴颈位置会出现磨损，建模时预留的修磨余量要符合行业通用的维修规范，磨损后可以通过镀铬、磨削修复到原有尺寸，不需要直接更换整根轴，降低设备的维护成本。轴身的动平衡槽设计是容易被忽略的细节，在建模时需要按照动平衡等级要求预留去重位置，避免零件加工完成后动平衡测试不达标，需要二次返工去重，破坏轴身的结构强度。
