金属薄壁圆筒类工业衬套结构设计

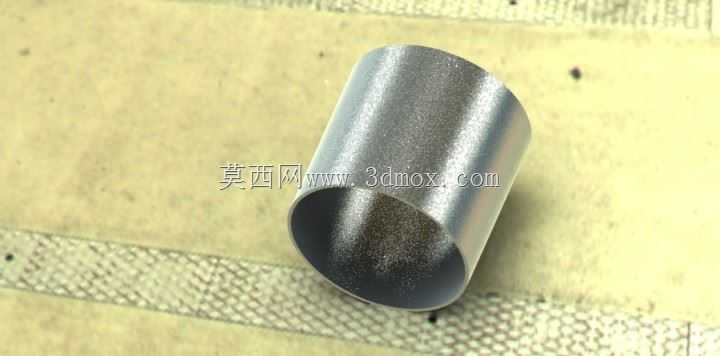

　　在流体输送管路、旋转轴系支撑、液压元件装配等诸多工业场景里，薄壁金属圆筒类零件是应用频次极高的基础构件，这类零件看似结构简单，实则在尺寸精度、形位公差、表面粗糙度上的要求直接决定了整套设备的运行稳定性。做这类零件的三维结构设计时，首先要明确其实际服役场景：如果是作为管路系统的连接衬套，需要优先匹配对接管路的通径尺寸，保证内壁流道无台阶、无突变，避免介质流经时产生紊流、压损增大的问题；如果是作为旋转轴的滑动衬套，就要重点考量壁厚与配合过盈量的匹配关系，壁厚过薄压装后容易出现圆度超差，导致轴件转动卡滞，壁厚过大则会占用过多安装空间，抬升整套机构的整体尺寸。

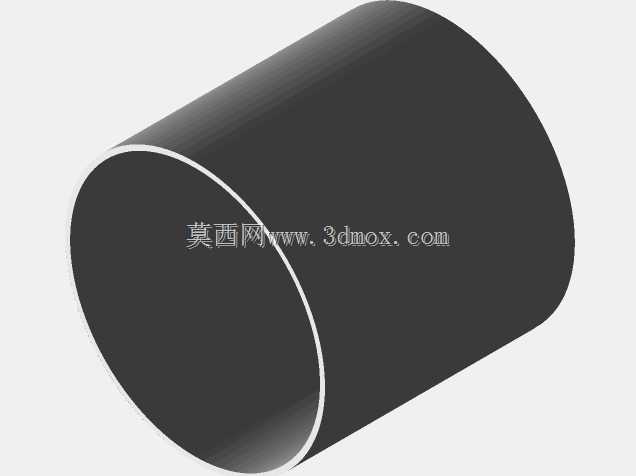

　　从实际建模的逻辑来看，这类圆筒构件不需要做过多冗余特征，核心是保证圆柱面的同轴度、两端面的平行度以及端面与轴线的垂直度。建模初始阶段先确定基准轴线，所有回转特征都围绕该基准生成，避免后续装配时出现不同轴的问题。外形尺寸的确定需要结合安装边界来推导：比如安装位的座孔直径为基准，衬套的外径配合公差要根据压装、滑配不同的装配方式选取，压装配合时外径公差带取过盈配合区间，保证压入后无松动；滑配场景下外径取间隙配合，方便后期维护更换。内径尺寸则要匹配内部穿过的轴件或者流通介质的通流需求，通流场景下内径要按流量、流速参数核算过流面积，避免通径不足导致流量不达标；轴系支撑场景下内径要与轴径的公差带匹配，保证运转时间隙均匀，不会出现偏磨。

　　这类零件的壁厚选择也有实际工程逻辑，不能随意设定：常规钢制薄壁衬套的壁厚如果小于1.5mm，压装过程中很容易出现局部屈曲变形，导致内壁鼓包、尺寸超差；如果壁厚超过8mm，对于常规中小尺寸的衬套来说又会造成材料浪费，同时增大整体重量。设计时还要考虑端部的工艺倒角，两端都要做合理的导入倒角，一方面压装时可以顺利导向，避免切伤安装座孔的内壁，另一方面也能去除机加工产生的毛刺，防止装配时毛刺脱落进入系统内部造成卡滞、磨损问题。

　　在实际设备应用中，这类圆筒构件还会根据场景做不同的表面处理：如果是用于有腐蚀介质的管路，内壁会做钝化或者涂层处理，建模时不需要体现涂层厚度，但要在尺寸链里预留涂层的厚度余量，避免涂层做完后内径尺寸超差；如果是用于滑动摩擦的衬套，内壁会预留油槽的加工位置，不过基础模型阶段先保证基体圆柱的精度，油槽这类特征可以根据具体润滑需求做后续添加。很多新手建模时容易忽略圆筒的圆度要求，直接用拉伸命令生成实体后就结束，实际上对于有配合要求的薄壁圆筒，要在建模阶段就标注好圆柱度、同轴度的形位公差要求，后续加工时才能按公差要求控制工艺，比如采用薄壁件专用的工装夹具夹持，避免装夹变形导致加工完成后取下零件出现回弹变形。

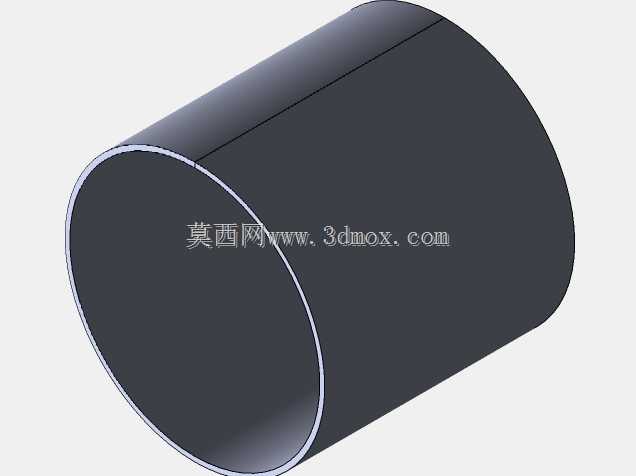

　　安装边界的核对是这类零件设计中不能跳过的环节，要确认安装位的轴向长度，衬套的轴向长度不能超出安装座的深度，否则两端的连接件装配时会出现干涉，压不到位；也不能比安装座深度短太多，否则会出现轴向窜动的空间，设备运行时产生振动移位。如果是用于管路连接的衬套，还要考虑两端密封件的安装槽位置，密封槽的尺寸要匹配选用的密封圈规格，槽的深度、宽度公差要符合密封件的压缩比要求，保证装配后密封可靠，无介质泄漏。从三维建模的实操角度，这类零件优先采用回转特征建模，比拉伸抽壳的方式更容易保证壁厚均匀性，抽壳特征如果设置不当很容易在圆角位置出现壁厚不均的问题，回转方式生成的实体整个圆周方向壁厚完全一致，更符合薄壁圆筒类零件的实际加工成型逻辑，后续导出工程图时也能快速生成对应的尺寸标注和公差要求，直接对接生产加工环节。
