马扎克复合机床加工金属球面零件结构

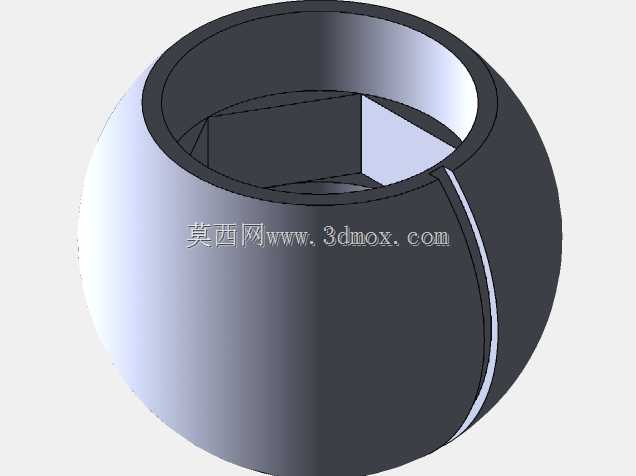

　　在多品种小批量的精密机加工生产场景中，这类经马扎克多任务复合机床加工的金属球面零件，常应用于液压阀组密封端、万向铰接节点、精密测量基准头等工况位置，承担着密封承压、多自由度铰接传递、形位基准参照的核心作用。从实际加工落地的角度看，这类球面零件的设计首先要匹配安装边界的约束：其球面轮廓度公差通常控制在0.012mm以内，表面粗糙度达到Ra0.8以下，才能保证配合面的接触应力均匀分布，避免高压工况下出现密封渗漏、铰接卡滞的问题。设计阶段需要先明确零件的安装配合关系，球面的球心位置必须与安装基准轴保持严格同轴，基准端面与球心的轴向尺寸公差带控制在0.02mm区间，才能保证装配后铰接摆动的自由度不受额外约束，不会出现偏磨导致的寿命骤降。

　　这类零件的加工依托马扎克车铣复合设备的多轴联动能力，一次装夹即可完成球面车削、十字槽铣削、端面倒角的全部工序，避免多次装夹带来的形位误差累积。从结构特性上看，零件本体采用高碳铬轴承钢材质，经淬火处理后表面硬度达到HRC58-62，球面部分经过精密抛光处理，既可以承受铰接工况下的交变接触应力，也能在密封配合场景下形成连续的密封接触带，适配16MPa以内的液压系统工作压力。零件的十字槽结构用于传递扭矩，槽宽的尺寸公差控制在H7级别，槽侧与球面的位置度偏差不超过0.015mm，保证扭矩传递过程中受力均匀，不会出现局部应力集中导致的槽口崩裂。在实际生产选型中，这类球面零件的尺寸规格需要匹配对应铰接机构的摆角范围，

　　通常球面直径比配合球窝直径大0.005-0.008mm，形成适度的过盈配合，保证铰接转动时无旷量，同时不会因为过盈量过大导致转动阻力超标。设计建模过程中，需要先构建球面的基准曲面，以球心为坐标原点建立装配基准坐标系，再依次推导十字槽、安装端面的特征位置，所有特征的尺寸标注都要以装配基准为参照，避免加工基准与设计基准不重合带来的尺寸链误差。针对复合加工的工艺特性，建模时需要预留0.15mm的精车余量、0.1mm的精铣余量，球面抛光工序预留0.02mm的研磨量，保证最终加工完成的零件形位精度满足设计要求。这类零件在自动化生产线的铰接工位、工程机械的液压控制单元、精密检测设备的基准调节机构中都有广泛应用，

　　其加工精度直接影响整套机构的运行稳定性，因此在三维建模阶段就需要充分考虑加工工艺的可行性，避免出现刀具干涉、加工可达性差的结构，比如十字槽的槽底圆角要匹配加工所用铣刀的刀尖圆角，避免清根工序出现额外的工艺成本，球面与端面的过渡位置要设计合理的退刀槽，保证车削加工时刀具可以顺利退出，不会在零件表面留下接刀痕影响配合精度。从安装维护的角度看，这类球面零件的安装基准端面设计有0.5mm的倒角，既可以在装配时起到导向作用，也能去除加工毛刺避免装配时刮伤配合件的表面，零件的非配合面做发黑处理，提升车间存储和使用过程中的防锈能力，延长零件的实际使用寿命。
