Inventor平台CAM铣削加工仿真演示组件

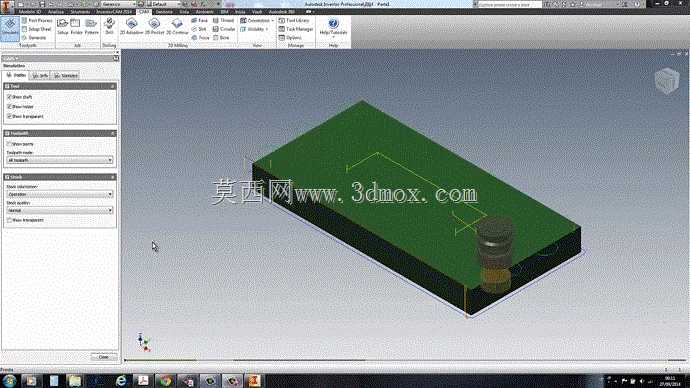

　　这套CAM加工仿真组件，主要面向立式数控铣床的平面铣削工序验证场景搭建，在实际生产环节里，车间工艺员在正式下料加工前，都会先用这类仿真组件完成刀路的预演校验，避免实际走刀中出现撞机、过切、切削参数匹配不当的问题，尤其是针对板材类零件的顶面开粗、轮廓精修工序，提前通过仿真排查干涉点，能大幅降低首件试切的材料损耗与机床待机时间。从结构呈现来看，组件里包含了待加工的矩形坯料、立式铣刀主轴单元两个核心部分，坯料采用长方体规整结构，对应实际生产中常用的热轧钢板下料毛坯，顶面预留了均匀的加工余量，刀路轨迹沿坯料顶面做往复式走刀规划，符合平面铣削中顺铣加工的工艺逻辑，能在仿真中直观呈现每一次走刀的切削宽度、下刀深度与进给路径的匹配关系。

　　设计这套仿真组件的时候，首先考虑的是和Inventor平台CAM模块的原生适配性，所有装配约束都按照实际机床的运动逻辑设置，主轴单元仅保留Z向进给与旋转自由度，坯料采用完全固定约束，和实际机床上工件通过压板锁紧在工作台上的装夹状态完全一致，不会出现仿真过程中部件错位导致的刀路计算偏差。从安装边界来看，整个仿真场景的坐标系完全对齐机床默认的G54工作坐标系，坯料的左下角顶点对应坐标系原点，X轴沿坯料长度方向延伸，Y轴沿宽度方向延伸，Z轴零点设置在坯料顶面，和实际加工时的对刀逻辑完全匹配，工艺人员可以直接在这个基础上调整切削参数，不需要重新做坐标系对齐。组件里的铣刀模型按照实际常用的立铣刀参数搭建，刀齿部分的切削刃长度、

　　刀柄夹持段的直径都符合标准刀具的尺寸规范，仿真过程中可以直观看到刀具切削刃和坯料的接触区域，判断是否存在刀柄和工件夹具干涉的风险，尤其是在加工靠近坯料边缘的位置时，能清晰呈现刀具伸出长度是否满足加工安全要求。在实际工艺验证环节，这套组件可以用来校验不同走刀策略的加工效率，比如对比单向走刀和往复走刀的空行程长度，判断不同切削步距下的残留高度是否符合表面粗糙度要求，甚至可以模拟不同下刀方式对坯料边缘的冲击，避免垂直下刀导致的刀具崩刃问题。很多刚接触数控编程的技术人员，容易忽略刀具夹持长度和加工深度的匹配关系，在实际加工中出现刀柄蹭到工件已加工表面的问题，通过这套仿真组件的可视化演示，能直观看到整个加工过程中刀具、

　　主轴和工件的相对位置关系，提前调整刀具伸出长度，优化装夹位置。另外组件里的坯料模型预留了工艺搭子的位置参考，对应实际加工中压板的装夹区域，仿真时可以同步验证走刀路径是否会和压板位置发生冲突，避免编程时只考虑工件加工区域，忽略装夹元件的干涉问题。整个仿真场景的渲染设置也贴合实际加工的视觉效果，坯料采用和实际钢材接近的哑光质感，刀具采用金属抛光质感，刀路轨迹用明线标注，能让使用者快速区分不同的运动部件，不会因为视觉混淆影响对刀路正确性的判断。在小批量零件加工的工艺准备阶段，这类仿真组件的实用性非常强，不需要占用实际机床的开机时间，在设计端就能完成大部分工艺问题的排查，尤其是针对多工序连续加工的零件，可以在这个基础上扩展不同工序的加工仿真，逐步搭建完整的工艺验证流程。
